1. string Namespace = "";

//指明指令集系统名称

使用示例:

let Namespace = "Mips";

一般在Class Formats中直接指出,例如:

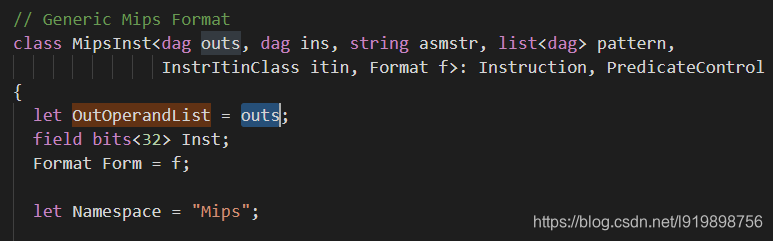

2. dag OutOperandList;

//包含MI def操作数列表的dag。

使用示例:

let OutOperandList = outs;

一般在Class Formats中直接指出,例如:

outs来自于MipsInst:

赋值也有多种类型 ,主要是和指令的操作数有关:

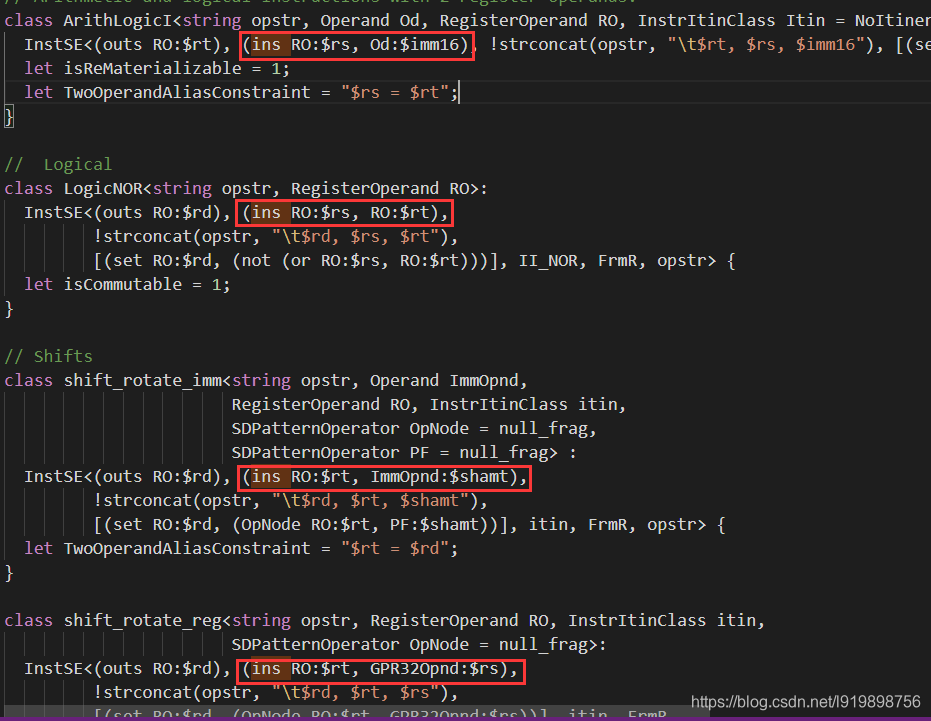

3. dag InOperandList;

//包含MI使用操作数列表的dag。

使用以及数据流向同OutOperandList

使用上同样由多种形式,主要是和指令的操作数有关:

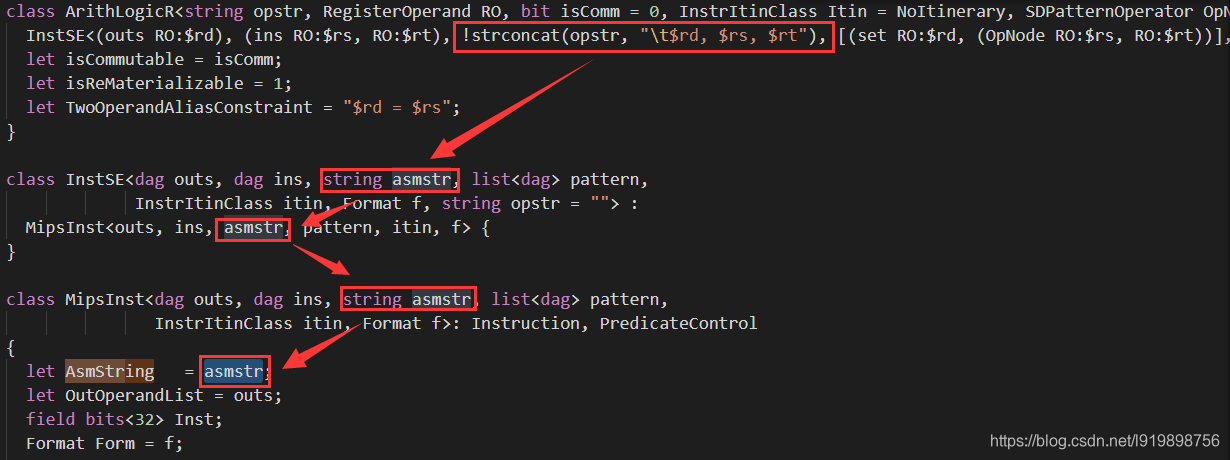

4. string AsmString = "";

//用于打印指令的.s格式，由用户给出的指令操作变换而来

主要是和指令的操作数以及指令的操作有关

因为指令的操作数不同,也还有如下的形式:

!strconcat(opstr, "\t$rt, $rs, $imm16")

!strconcat(opstr, "\t$rt, $imm16")

!strconcat(opstr, "\t$$zero, $rs, $rt")

5.list<dag> Pattern;

//如果我们知道此指令，则设置为该指令的DAG模式，否则未初始化，由用户给出的指令操作变换而来

//最终的状态将最终从指令模式中自动推断出来。

因为指令的操作数不同,也还有如下的形式:

[(set RO:$rd, (OpNode RO:$rs, RO:$rt))]

[(set RO:$rt, (OpNode RO:$rs, imm_type:$imm16))]

[(set RO:$rd, (OpNode RO:$rt, PF:$shamt))]

[(set RO:$rd, (OpNode RO:$rt, GPR32Opnd:$rs))]

6.list<Register> Uses = [];

//默认为不使用非操作数寄存器

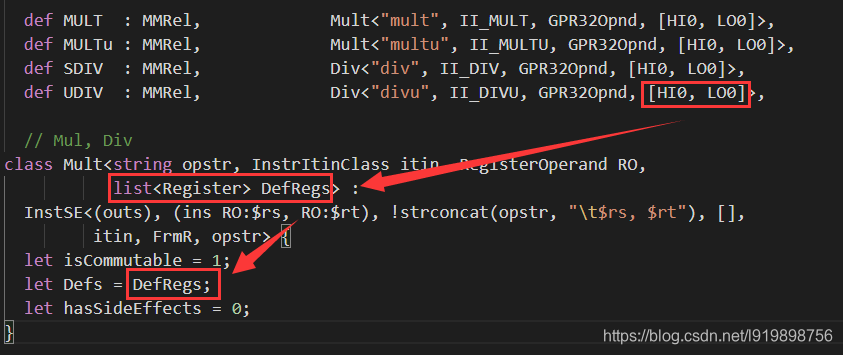

7.list<Register> Defs = [];

//默认不修改任何非操作数寄存器

在mips中貌似只有乘法除法等指令由这个字段

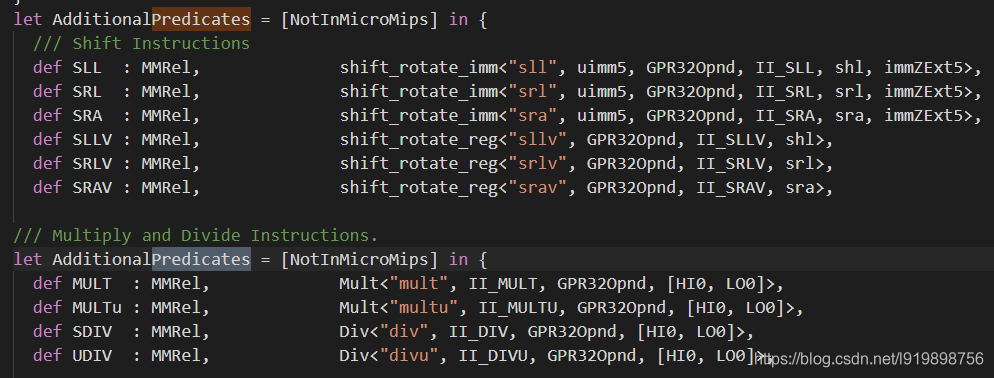

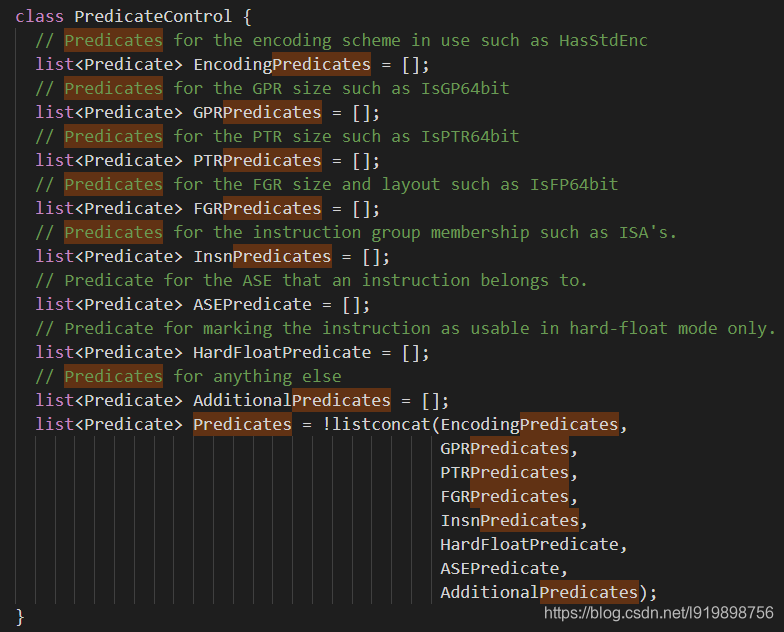

8.list<Predicate> Predicates = [];

//谓词列表，这些谓词将转换为isel matching code

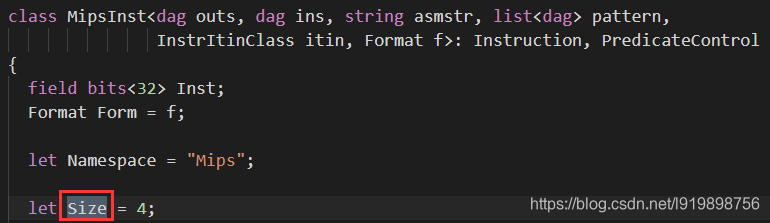

9.int Size = 0;

编码指令的大小；如果无法从操作码中确定大小，则为零。

10. string DecoderNamespace = "";

该指令所在的“名称空间”，位于存在多个ISA名称空间的目标（如ARM）上。

同1. string Namespace = "";

11.int CodeSize = 0;

代码大小，用于选择指令。

// Added complexity passed onto matching pattern.

12. int AddedComplexity = 0;

增加了传递给匹配模式的复杂性。

13. bit isReturn = 0;

是否是返回指令

14.bit isBranch = 0;

是否是跳转指令

15.bit isIndirectBranch = 0;

是否是间接分支

16.bit isCompare = 0;

是否是比较指令

17.bit isMoveImm = 0;

是否是立即移动指令

18.bit isBitcast = 0;

是否是Bitcast指令

19.bit isSelect = 0;

是否是选择指令

20.bit isBarrier = 0;

控制流是否可以fall through这条指令

21.bit isCall = 0;

是否是调用指令

22.bit isAdd = 0;

是否是add指令

13-22都是指令类型

23.bit canFoldAsLoad = 0;

是否可以将其折叠为简单的内存操作数？

24.bit mayLoad = ?;

是否可以读取内存

25.bit mayStore = ?;

是否可以写入内存

26.bit isConvertibleToThreeAddress = 0;

这个2地址指令是否可以升级

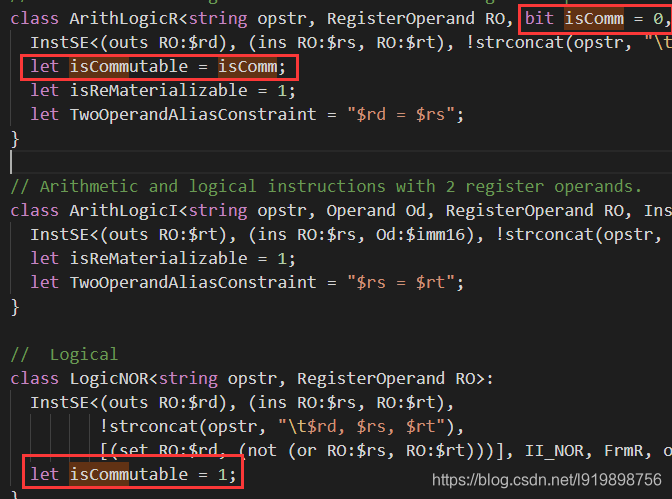

27.bit isCommutable = 0;

这3个操作数指令是可交换的吗？

28.bit isTerminator = 0;

这是基本块终止符的一部分吗？

29.bit isReMaterializable = 0;

该指令可重新实现吗？

30.bit isPredicable = 0;

此指令是否可预测？

31.bit hasDelaySlot = 0;

该指令是否有延迟槽？

32.bit usesCustomInserter = 0;

伪指令需要特殊帮助。

33.bit hasPostISelHook = 0;

在isel之后被目标挂钩“调整”。

34.bit hasCtrlDep = 0;

该指令是否按r/w 控制流链？

35.bit isNotDuplicable = 0;

复制此指令是否不安全

36.bit isConvergent = 0;

该指令收敛吗

37.bit isAsCheapAsAMove = 0;

是否比移动指令更加廉价

38.bit hasExtraSrcRegAllocReq = 0;

来源是否有特殊的regalloc要求

39.bit hasExtraDefRegAllocReq = 0;

Def有特殊的regalloc要求吗？

40.bit isRegSequence = 0;

此指令是一种reg序列吗？如果是，请确保重写TargetInstrInfo :: getRegSequenceLikeInputs。

41.bit isPseudo = 0;

是伪指令吗？如果是，则没有[MC] CodeEmitter内容的编码信息。

42.bit isExtractSubreg = 0;

这是一种提取subreg吗？如果是，需要覆盖TargetInstrInfo :: getExtractSubregLikeInputs。

43.bit isInsertSubreg = 0;

这是一种插入subreg吗？如果是，请确保覆盖TargetInstrInfo :: getInsertSubregLikeInputs。 //

44.bit hasSideEffects = ?;

副作用标志，设置后，标志的含义如下：hasSideEffects-指令具有任何指令的操作数或其他标志都未捕获的副作用。

45.bit isCodeGenOnly = 0;

该指令是“真实”指令（具有不同的机器编码），还是用于代码生成建模目的的伪指令。

FIXME：目前，这与上面的isPseudo有所不同，因为仅代码生成的指令仍可以（并且经常这样做）仍具有与之关联的编码信息。一旦将所有它们迁移到真正的伪指令（在打印机/发射器之前降低为真实指令），我们就可以删除此属性，而只需使用isPseudo。

预期用途是：isPseudo：没有编码信息，最晚在降级为MCInst时应进行扩展。 isCodeGenOnly：具有编码信息，并且可以不更改地传递给CodeEmitter，但是重复了规范指令定义的编码，因此在构造汇编匹配表时应将其忽略。

46.bit isAsmParserOnly = 0;

此指令是汇编程序解析器使用的伪指令。

47.bit hasNoSchedulingInfo = 0;

不希望查询该指令的调度延迟，因此即使对于完整的调度模型，也不需要任何调度信息。

48.InstrItinClass Itinerary = NoItinerary;

用于调度的执行步骤。

49.list<SchedReadWrite> SchedRW;

从TargetSchedule.td获得的调度信息。

50.string Constraints = "";

OperandConstraint，例如$ src = $ dst。

51.string DisableEncoding = "";

不应被编码到输出machineinstr中的操作数名称列表（例如“ $ op1，$ op2”）。

52.string PostEncoderMethod = "";

53.string DecoderMethod = "";

53.bit hasCompleteDecoder = 1;

指令解码器方法是否能够完全确定给定指令是否有效。如果指令的TableGen定义指定位模式A ?? B，其中A和B是静态位，则hasCompleteDecoder标志说明解码器方法是否完全处理了??。空格，即它是否是指令有效性的最终仲裁者。如果不是，则当解码器方法失败时，解码器尝试继续解码。这允许处理编码不完全正交的情况。示例：*带有位模式0b0000的InstA ？???，*带有位模式0b000000的InstB？但是关联的解码器方法DecodeInstB（）在??时返回Fail是0b00或0b11。解码器尝试首先将匹配InstA和InstB位模式的位模式解码为InstB（因为这是最具体的编码）。在默认情况下（hasCompleteDecoder = 1），当DecodeInstB（）返回Fail时，位模式将被拒绝。通过在InstB中将hasCompleteDecoder设置为0，可通知解码器DecodeInstB（）无法确定是否所有可能的Δε值。是

有效与否。如果DecodeInstB（）返回Fail，则解码器也将尝试将位模式解码为InstA。
