【嘉立创EDA】PCB 设计时如何恢复默认封装

1️⃣ 文章解决问题

操作环境：嘉立创EDA专业版 V2.2.40
本文使用嘉立创EDA，描述如何在PCB设计时，个性化的元器件如何恢复到默认的封装。本文将此过程记录，以供有需要的读者参考。

2️⃣ 主题内容

在PCB设计中，输出的gerber文件给板厂，或者输出PCBA图纸给产线，又或者存档资料时，对不同的应用对象，可能存在一些不一样的修改。

面对不同群体，有时候一些个性化的设置需要进行还原，还原成系统默认的状态，再进行资料的移交。比如相同的SOT-23-5封装，右侧为JLCEDA默认系统封装，它更加符合各个产线的SMT工艺流程，是完全按照图纸进行推荐封装尺寸绘制而成的。而左侧的封装是偏向于DIY风格的封装，部分进行了优化。两者之间各有优劣，不好说谁好谁不好。

只是如果客户需要默认封装，或者需要给客户默认的封装，那就给他办一下。

3️⃣ 参考方法

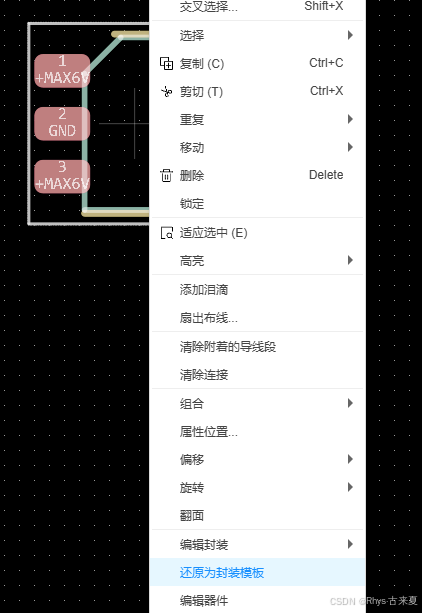

如果封装是刚刚改的，可以直接右键恢复到默认封装。

如果上述没有该选项，或者还原为封装
