GPU显存管理

GPU显存管理

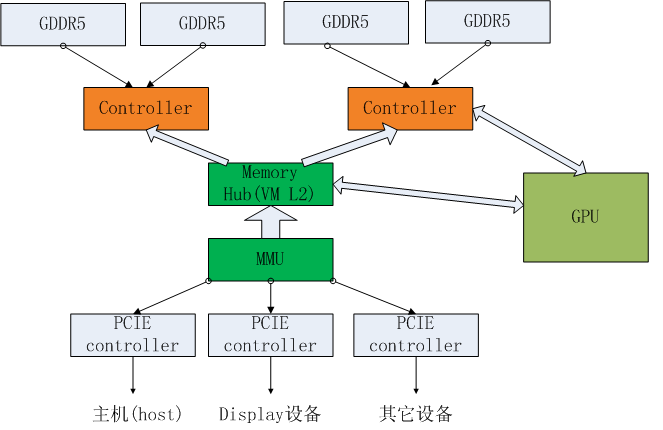

GPU：有两种方式访问GDDR5，一种是HUB统一接口进行分配，另一种是直接调Controller，比如Depth block，color block，texture block等都是直接Controller。直接调用的方式肯定快一些，我觉得这是对像纹理这样比较大块的内容的特殊照顾，显卡的内存结构除了有物理上的结构以外，肯定还有逻辑上的划分。把物理内存分成大小适中的逻辑块，像纹理这样的内存直接到新的逻辑块里面存储，而小的内容就塞在缝里面 - -。（个人猜测，不能当真）

HUB：显存的控制中心，下面有一帮管理内存的Controller小弟，除GPU可以走后门以外其他的都得经过它来获取内存。它的主要工作就是找到对应的Controller，然后交由Controller处理。这里的VM L2是对内存的2级管理吗？

Controller：主要有3个模块，client interface, VM L1, arb。CI用户访问接口，VM L1是分配内存的主要控制器，最后进过ARB仲裁，然后进入到GDDR中。应该是写入的时候需要仲裁，读取都知道位置了最多VM L1查找一下page table。

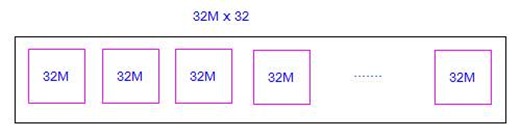

GDDR5：一个显存颗粒有512M，1G，2G3个档次的容量，他们都是由32个block模块，只是每个模块的容量不一样16M,32M,64M

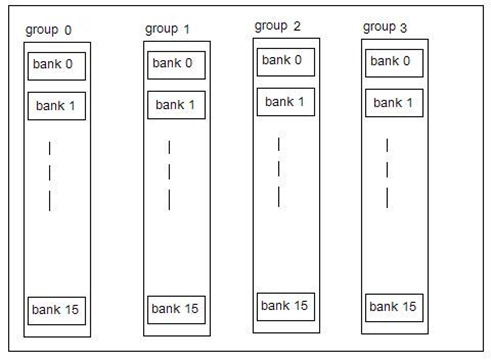

每个32M的block，包括4个bank group，每个bank group包括16个(或者32)bank

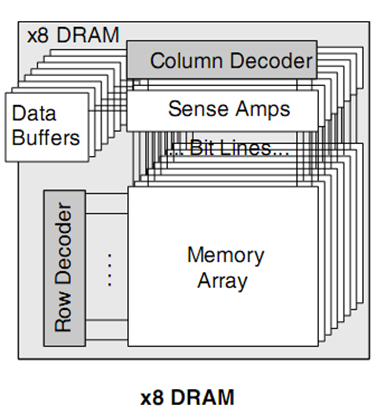

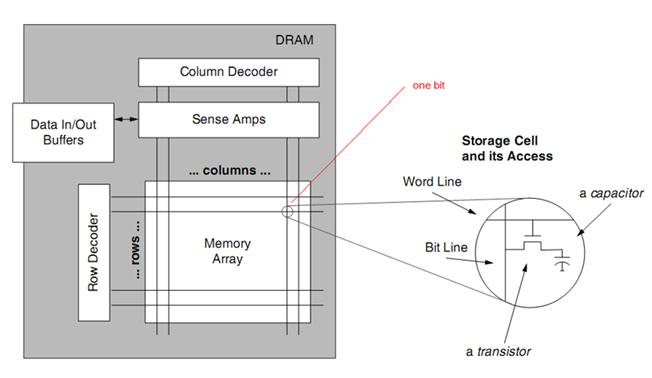

bank的内部

关于内存的更详细的描述：DDR内存的终极优化
