本文详细介绍了OpenWRT在MTK7621平台上的分区结构，包括命令行查看分区信息的方法，以及分区的嵌套层次。重点解释了Layer0至Layer3的分区逻辑，特别是Layer3中rootfs_data和SquashFS分区的特性。此外，还阐述了启动过程，包括kernel、rootfs和rootfs_data的挂载以及/rom和/overlay的使用。最后，讨论了代码分析中遇到的问题和解决方案。

命令行查看

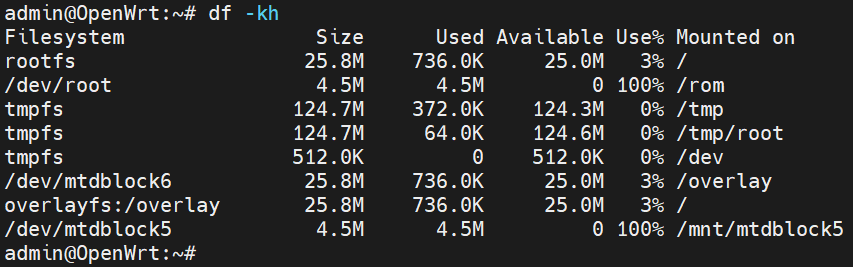

执行df -kh查看分区信息：

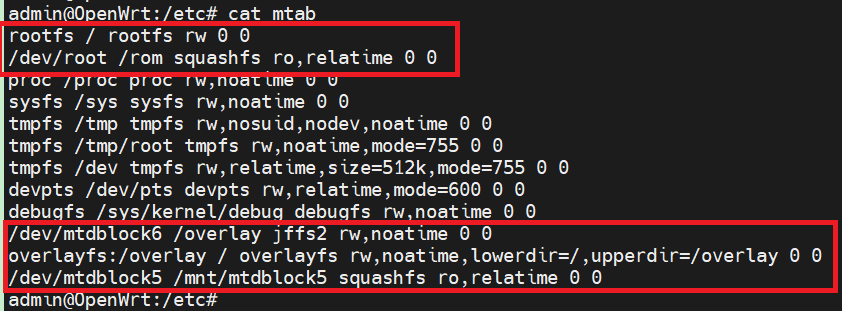

执行cat /etc/mtab命令显示具体的挂载信息如下：

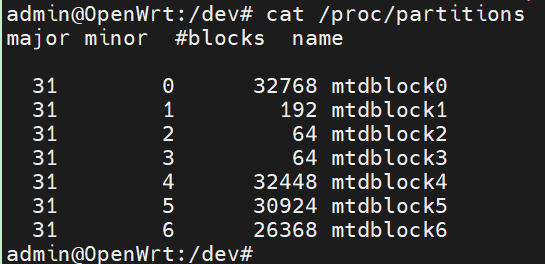

执行cat /proc/partitions命令查看到的分区如下：

执行fdisk -l查看到信息如下：

admin@OpenWrt:~# fdisk -l

Disk /dev/mtdblock0: 32 MiB, 33554432 bytes, 65536 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock1: 192 KiB, 196608 bytes, 384 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock2: 64 KiB, 65536 bytes, 128 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock3: 64 KiB, 65536 bytes, 128 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock4: 31.7 MiB, 33226752 bytes, 64896 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock5: 30.2 MiB, 31677440 bytes, 61870 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock6: 25.8 MiB, 27000832 bytes, 52736 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

分区嵌套说明

flash总大小是32M，但是几个分区相加是大于32M的，这是为什么呢？

我们需要先了解一下openwrt的分区嵌套实现。由于分区是嵌套(nested)的,我们把它分成几层来看（以8M falsh大小为例）:

Layer0

对应Flash芯片,8MiB大小, 焊接在PCB上,连接到CPU(SoC) – 通过SPI (Serial Peripheral Interface Bus)总线.

Layer1

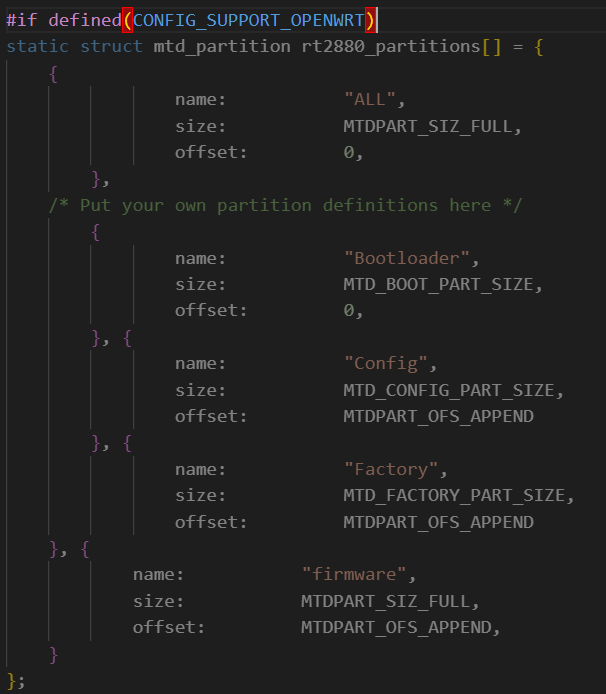

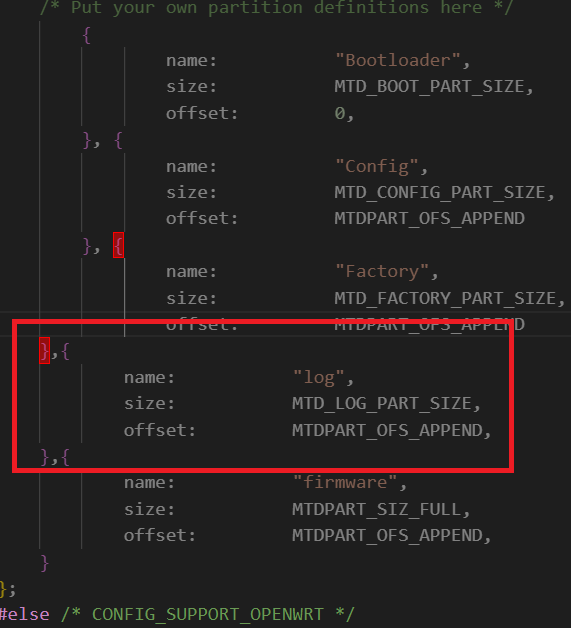

我们把存储空间”分区”为如下4个分区，mtd0是整个flash：

admin@OpenWrt:~# cat /proc/mtd

dev: size erasesize name

mtd0: 02000000 00010000 "ALL"

mtd1: 00030000 00010000 "Bootloader"

mtd2: 00010000 00010000 "Config"

mtd3: 00010000 00010000 "Factory"

mtd4: 01fb0000 00010000 "firmware"

Layer2

我们把mtd4 (固件) 进一步分割为 (kernel/内核) 和 (rootfs); 在固件的一般处理流程中 (参考obtain.firmware.generate) Kernel 二进制文件先由LZMA打包, 然后用gzip压缩之后文件被直接写入到raw flash (mtd4)中而不mount到任何文件系统上!

Layer3

我们把rootfs更进一步分割成 mtd3 (rootfs_data) 和剩下的未命名部分 – 未来用来容纳SquashFS-分区.

我们重点看第3层，mtd2分为mtd3+未命名的一段，rootfs_data分区为jffs2格式的文件系统，另一个为SquashFS，其中jffs2是可读可写的，SquashFS是只读的，也就是说我们平时对路由器的各种配置文件的更改都是针对jffs2的。（jffs2是一种日志类型的文件系统，专为NorFlash设计。日志的意思是，新的写入信息总是在现有内容的后面。这样带来两个显而易见的好处，一是做到了负载平衡(在整片Flash上循环的写入和擦除)，二是做到了掉电保持(写入新的数据不需要擦除原来数据，而只是维护一个表来保持系统可以找到新写入的数据)。

从上面的描述来看，mtd2（firmware分区）最终被分成了三个分区，从fdisk中看到信息如下：

Disk /dev/mtdblock4: 31.7 MiB, 33226752 bytes, 64896 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock5: 30.2 MiB, 31677440 bytes, 61870 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

Disk /dev/mtdblock6: 25.8 MiB, 27000832 bytes, 52736 sectors

Units: sectors of 1 * 512 = 512 bytes

Sector size (logical/physical): 512 bytes / 512 bytes

I/O size (minimum/optimal): 512 bytes / 512 bytes

这三段存储空间分别用来存储:kernel（1513K/1.5M）、rootfs（4567K/4.46M）和rootfs_data(26368K/25.75M)

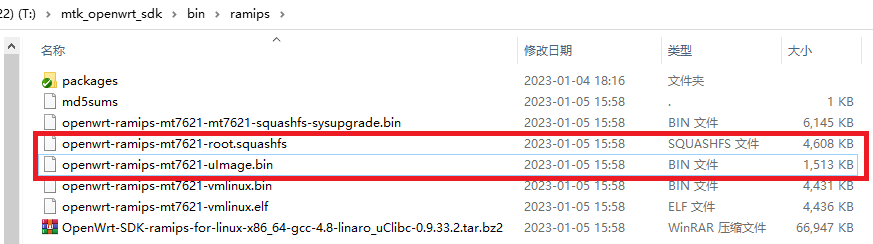

查看目前板子里kernel和rootfs的大小如下，rootfs的大小已经超过了预留空间？？

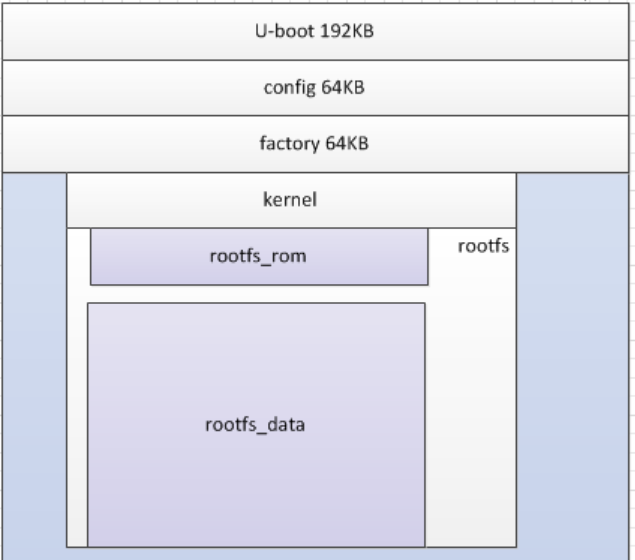

从地址到高地址依次存储内容如下：

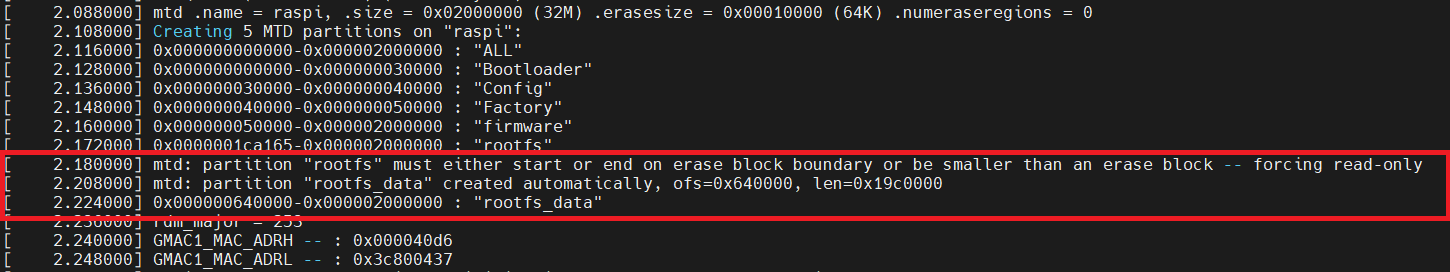

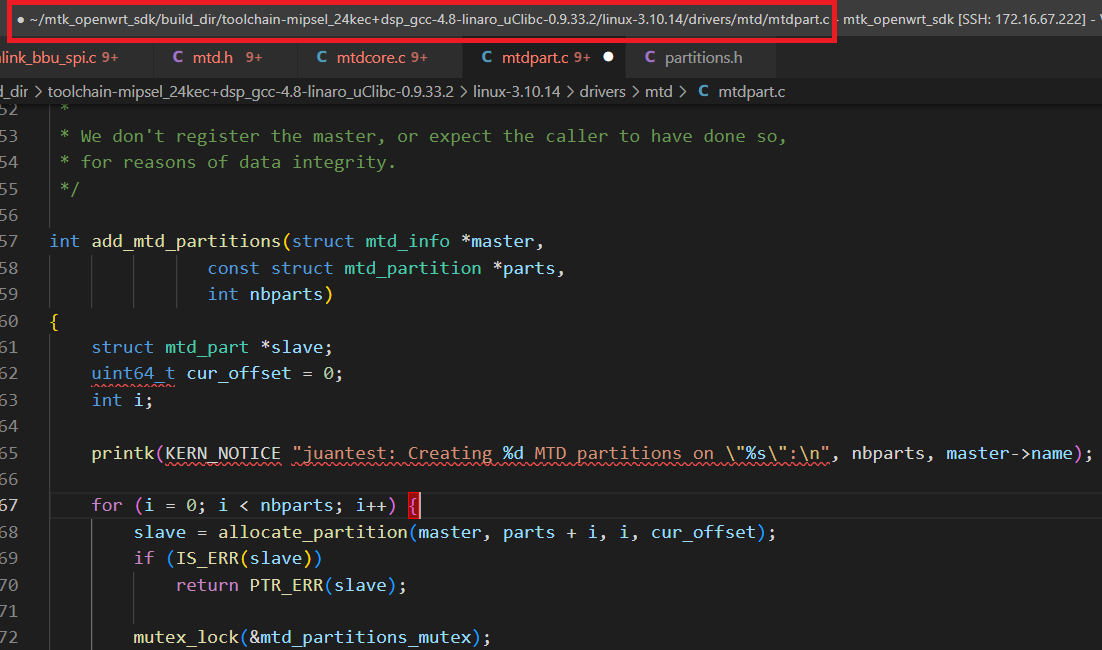

分区存在子分区，比如kernel和rootfs就是firmware的子分区。而rootfs_rom,rootfs_data就是rootfs的子分区。

kernel分区的容量计算公式如下，firmware大小减去rootfs大小。

挂载点

/ 这是文件系统根入口，它由 /rom和/overlay构成，在/目录下看到的文件是/rom和/overlay目录下文件的总和。在日常使用中请忽略/rom和/overlay目录!

/rom 包含所有基础文件，比如busybox, dropbear 也或iptables包含的缺省配置文件。此目录不包含内核，此目录重点文件是在SqashFS区域, 因此文件无法删除。

/overlay与/rom共同构成统一的/根目录，/overlay是可读可写的部分。它包含写入flash中的所有数据，比如配置文件的更改，opkg安装的软件包等，整个分区格式化为jffs2。

OpenWRT设计的一个特点是:系统先将rootfs_rom（mtdblock5）挂载为/根目录，这样具备了一个完整的系统，然后再将rootfs_data(mtdblock6)以透明方式挂载在/根目录上。

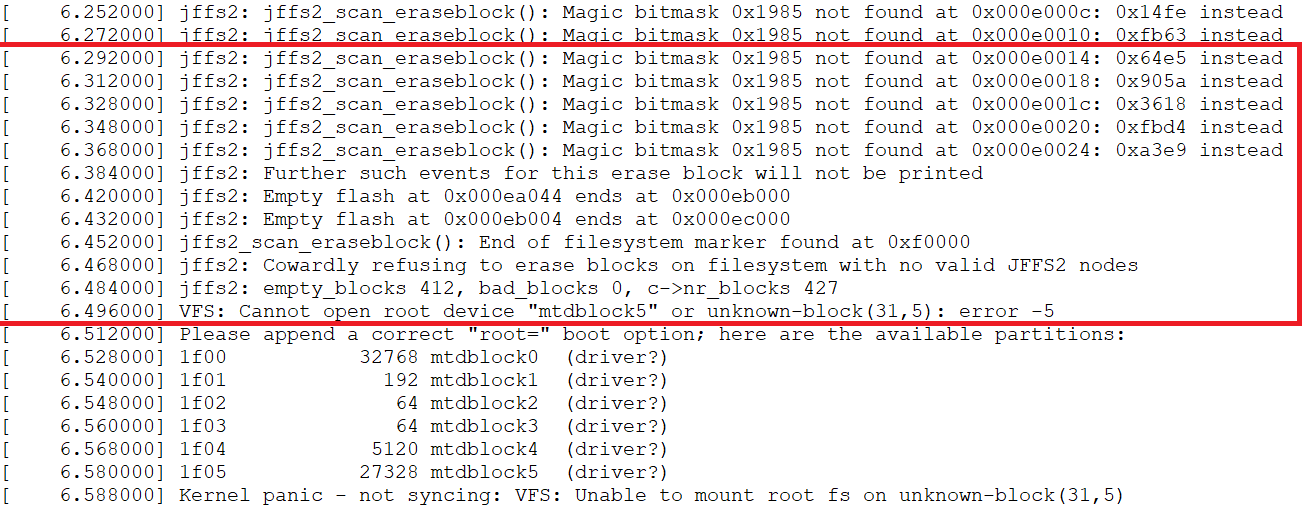

启动过程

1.首先 uboot 启动了 kernel 完成之后，由 kernel 加载 ROM 分区，就是 rootfs 减去 rootfs_data 得到的那一块分区，ROM 分区采用的是 Linux 内核支持的 squashFS 文件系统(一种压缩只读文件系统)，加载完毕后将其挂载到/rom 目录(同时也挂载为根文件系统)

2.系统将使用 JFFS2文件系统格式化 rootfs_data 这部分并且将这部分挂载到/overlay 目录。

3.将/overlay 透明挂载为/分区。

4.将一部分内存挂载为/tmp 目录。
