第5节：ZigBee 802.15.4协议介绍

最新推荐文章于 2024-11-22 10:22:05 发布
原创 最新推荐文章于 2024-11-22 10:22:05 发布 · 889 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了802.15.4无线网络中的设备类型，包括PAN协调器（FFD）和设备（RFD）。详细解释了网络信道访问方式，包括基于信标的非竞争访问和基于非信标的竞争访问。同时，阐述了协调器与设备之间的通信流程，以及节点如何请求入网和发送数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  1. 网络设备类型：
    • 802.15.4无线网路中有两种设备类型：PAN协调器（FFD）、设备（RFD）
  2. 网络信道访问方式：
    • 信标（Beacon）：在基于非竞争的信道访问方式中使用，PAN协调器为特殊设备留出一个时隙（GTS），有GTS的设备可以在GTS期间开始发送信息，不需要CSMA-CA机制
    • 非信标（NonBeacon）：在基于竞争的信道访问方式中使用，使用CSMA-CA机制，谁先发现信道空闲谁就先进行传输
  3. 协调器与设备通信流程：
    • RFD发送数据到FFD：在信标模式中（a）；非信标模式中（b）
      在这里插入图片描述

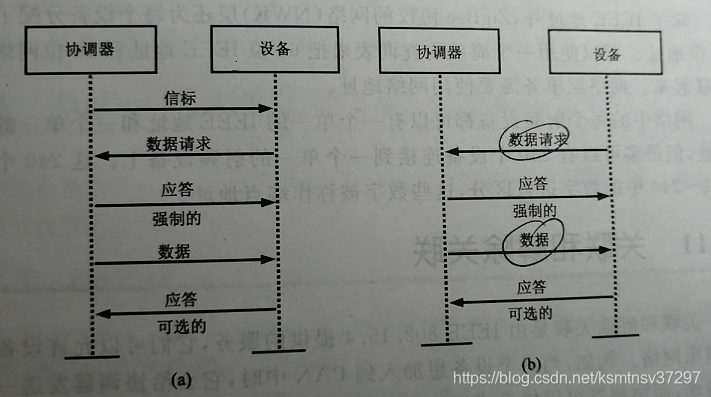

    • FFD发送数据到RFD：在一个信标网络中，如果协调器需要向一个特定的设备发送数据，它会在其信标消息中说明有一个消息要发送给这个设备，然后该设备会发送一条数据请求消息给协调器，已表明它是活跃的并且准备好了要接收数据，然后协调器对数据请求应答，并向该设备发送数据（a）；在一个非信标网络中，协调器需要等待设备请求数据，如果设备请求数据，但没有需要发送给设备的数据，那么协调器就发送一条特定格式的应答消息来表示没有数据（b）
      在这里插入图片描述

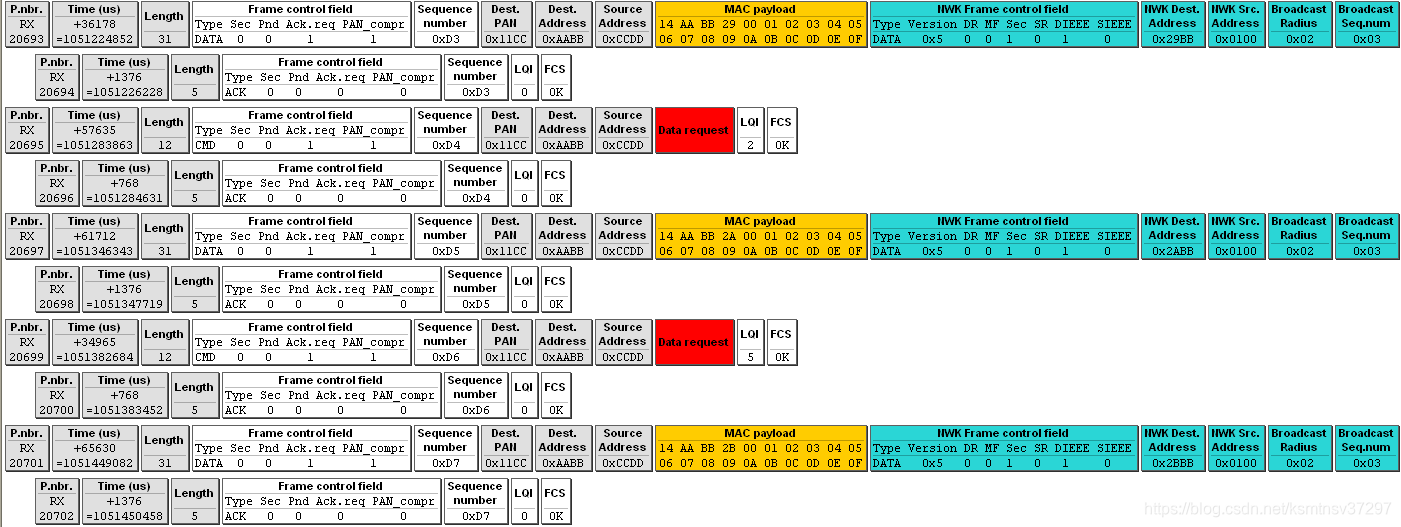

  4. 节点入网请求入网数据发送实例：
    在这里插入图片描述在这里插入图片描述
