STM32N6570-DK串口通信

STM32N6570-DK串口资源

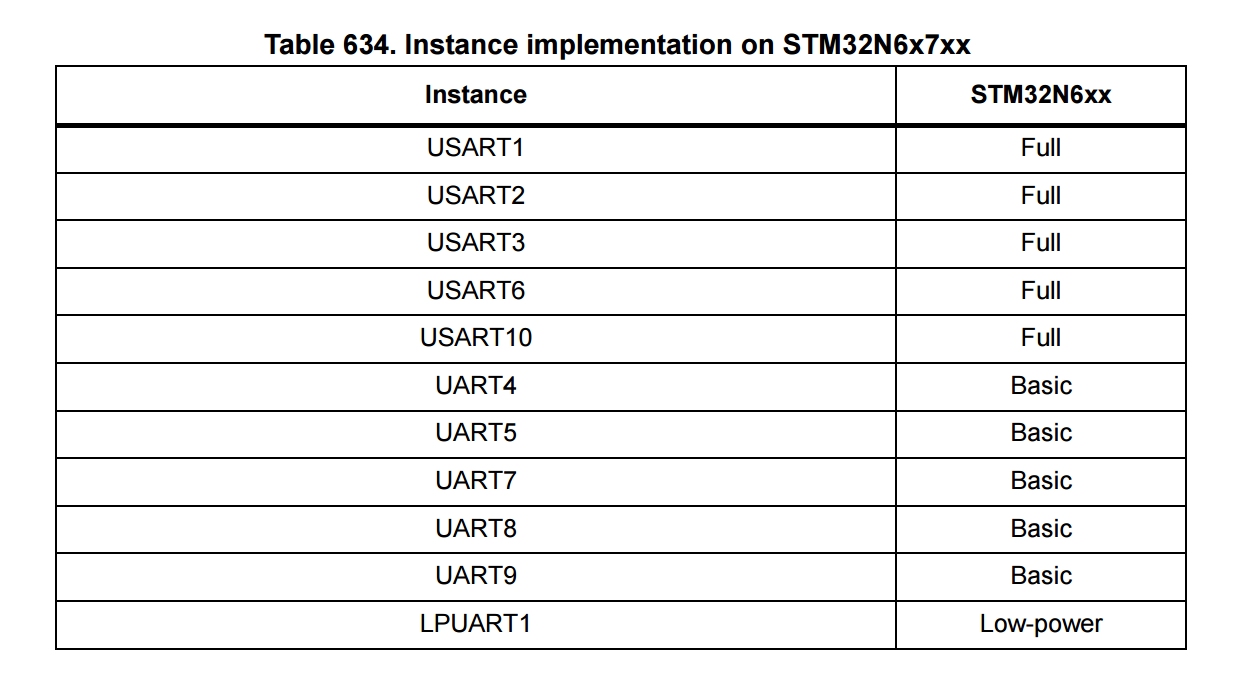

上表可以看出开发板的串口资源有很多，其中USART1与ST-LINK接口连接，可以直接使用这一接口连接电脑进行串口调试。

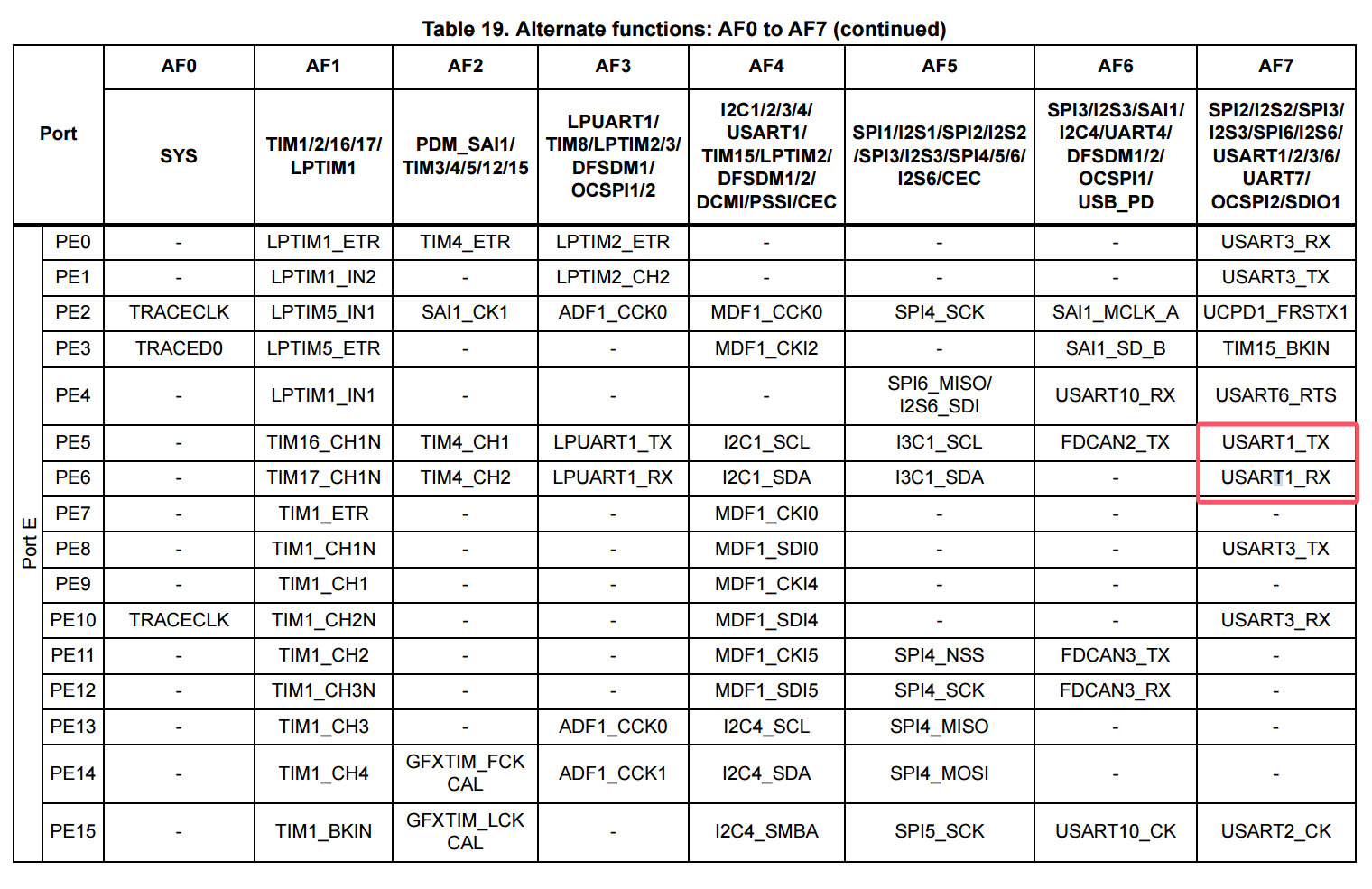

USART1的引脚为PE5、PE6，通过查看原理图（如下图），可以看出这两个引脚与STLINK连接，，在程序运行时，可以作为串口直接通信。

CubeMX配置

直接选中PE5和PE6,选项为：USART_TX和USART_RX

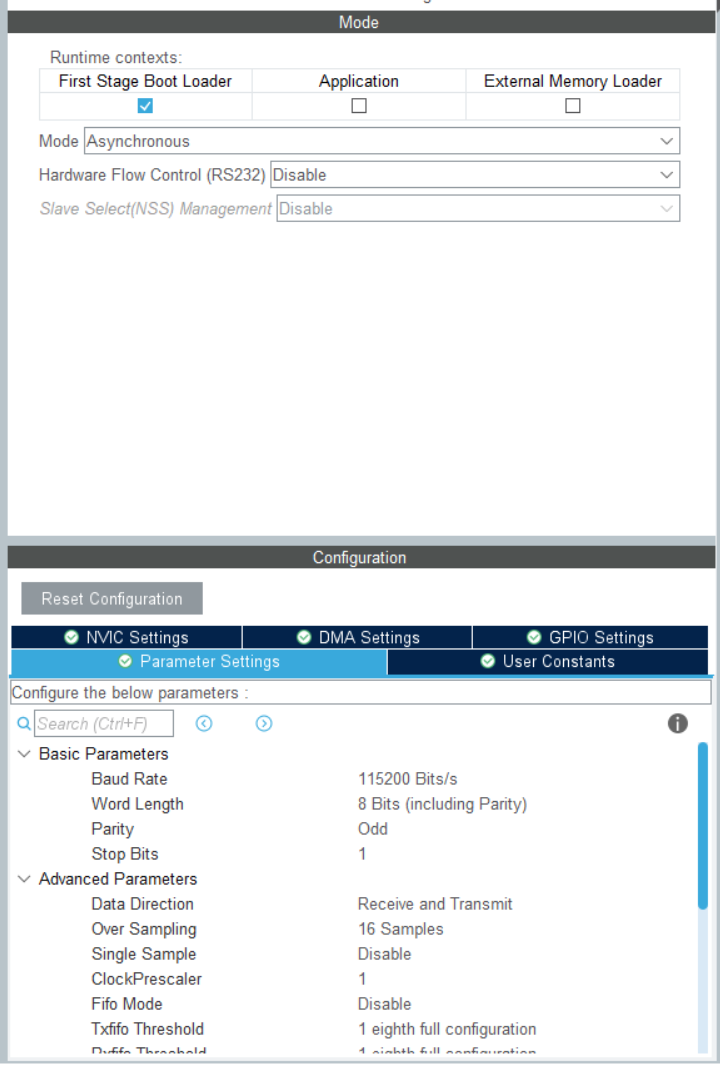

还要在connectivity里面选中USART1,并选择模式（如上图），然后在下面配置参数：波特率、字长、校验、停止位等。如果使用中断进行收发，还需要进行NVIC设置。（忘记设置中断，使用中断发消息，耽误了不少时间）。
生成代码。

代码分析

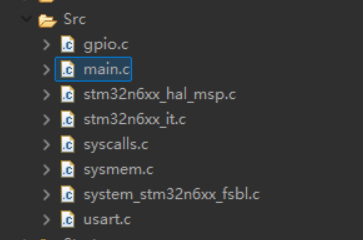

生成代码以后，主要代码文件如下：其中需要关注main.c和usart.c文件。usart.c里面void MX_USART1_UART_Init(void)和void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)函数，void MX_USART1_UART_Init(void)里面是对串口的配置，HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)主要是时钟配置和GPIO配置，（中断配置也在这）。

HAL_StatusTypeDef HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size);

这个函数是使用中断发送信息，参数信息
*huart：串口句柄，使用的具体串口
*pData：发送消息的指针
Size：发送数据的大小

HAL_StatusTypeDef HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size);

这个函数是中断接收定长数据
*huart：串口句柄，使用的具体串口
*pData：接收消息的地址
Size：接收数据的大小

上面这些都是hal库里面常见的串口使用，但是因为USART1是与ST-LINK连接，如果要使用开发板与其他设备进行串口通信，不太方便。所以可以使用其它串口。

串口外接引脚

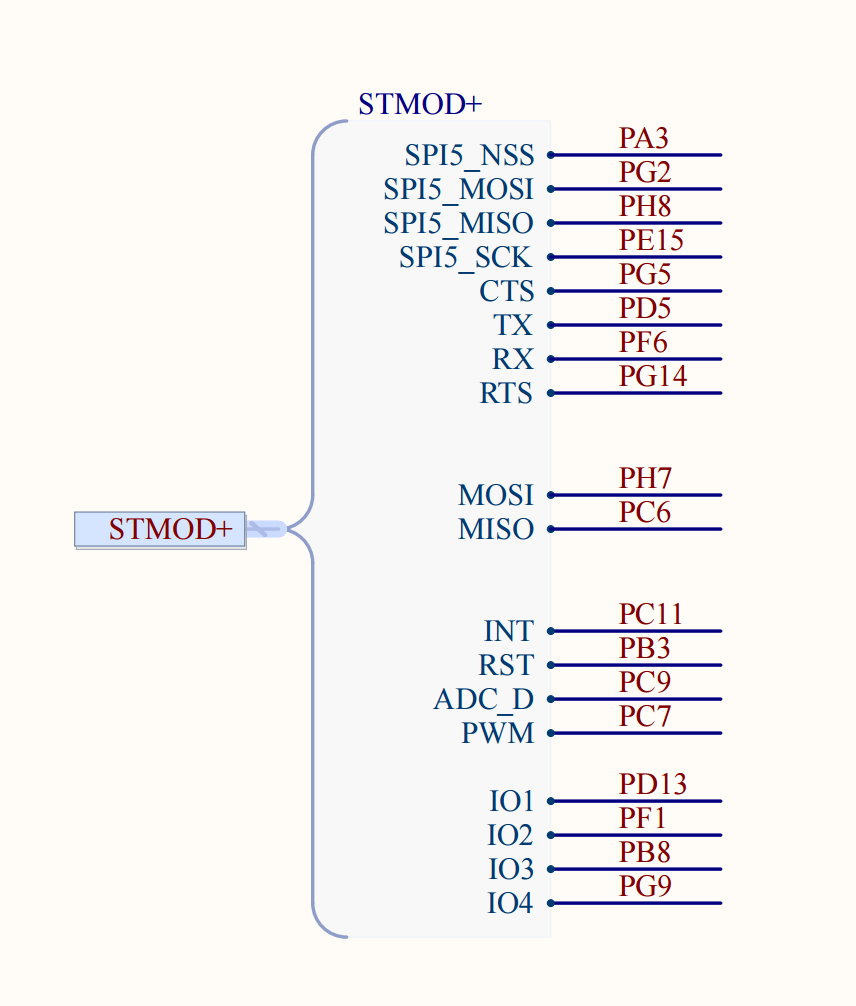

查看原理图，开发板的STMOD+拓展板有RX和TX引脚，分别为PF6和PD5使用这个拓展板，可以使用杜邦线与其他设备连接，进行串口通信。接口位于STMOD+拓展板的CN10。
总结：本文主要记录关于STM32N6570-DK开发板使用杜邦线与其他设备进行串口通信。

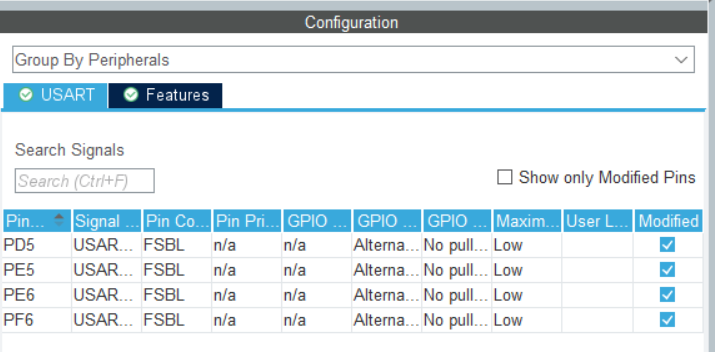

选择USART2进行通信，外接引脚位于STMOD+ 的CN10排座。
