[RK3399][Android7.1] 调试笔记 --- CPU_B_SLEEP引脚改动引起系统无法开机

在RK3399平台搭载Android 7.1的设备上,由于CPU_B_SLEEP引脚配置不正确导致系统无法正常启动。通过排查发现VDDPST引脚电压异常,可能是由于10K上拉电阻错误、电源域配置不匹配或GPIO配置不当引起。修复上拉电阻问题后,设备能运行到内核阶段但卡死。最终发现CPU_B_SLEEP引脚位置变动,需调整相应GPIO配置来解决开机问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Platform: RK3399
OS: Android 7.1
Kernel: v4.4.83

朋友按照参考设计和firefly的板子做的硬件,无法开机。

一开始只能进入maskrom,能下载,但是串口完全没有log。测量电压如下:

  • PMUIO2_VDDPST(pin N23)=1.5V, PMUIO2_VDD( pin P23)=3.0V

  • PMUIO4_VDDPST(pin AC8)=1.5V, PMUIO4_VDD( pin AC9)=3.0V

  • APIO2_VDDPST(pin J24)=1.5V, APIO2_VDD( pin K23)=3.0V

但是开机后上面的三个 XXX_VDDPST变成了2.45V。(LDO只供给CPU)

引起VCC_1V5被抬升到2.45V的原因有如下可能:

1.因为PMUIO2供电3.0V,所以RK3399的V30脚外部要有10K的上拉电阻,上拉到VCC1V8_PMUPLL,而不是下拉R96。
2.确保VCC_1V5的下拉电阻R220有贴上,并且阻值是10K。
3.APIO2和PMUIO2的供电为3.0V,要确保代码里对APIO2和PMUIO2的电源域配置也是3.0V。

按照第一条做了改动,板子能跑进kernel了,但是卡死在kernel log 1.8s左右。

接着发现CPU_B_SLEEP和公版的接法不太一致。公版接在M27,而firefly改到N31了。

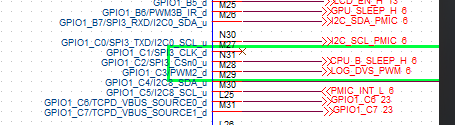

在这里插入图片描述
因此需要改动下CPU_B_SLEEP对应的GPIO.
