Platform: RK3399
OS: Android 7.1
Kernel: v4.4.83

框架：

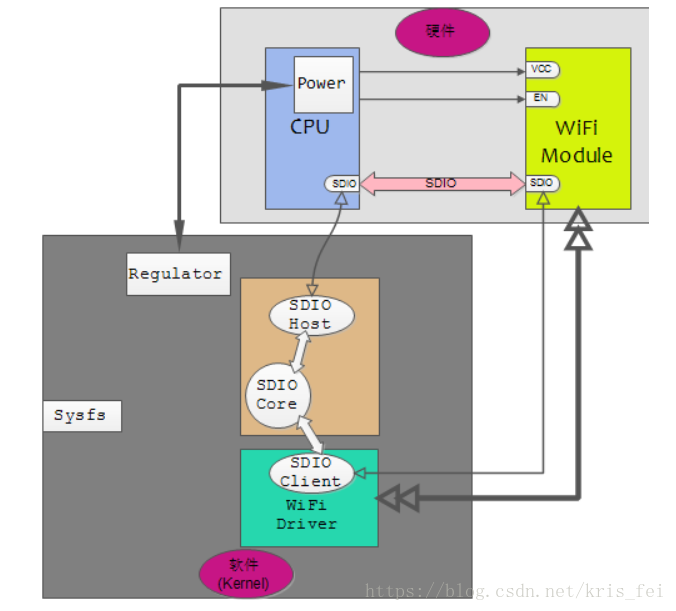

引用网友一张框图,画得很不错
这里写图片描述

从硬件角度来看：
CPU -> SDIO -> AP6356S

从软件角度来看分：
电源/IO管理
SDIO通道(Host和Client)
WiFi驱动

电源/GPIO管理模块：

主要完成对电源、GPIO的初始化和控制等。

配置是在DTS中
rk3399-mid-818-android.dts:

wireless-wlan {
    compatible = "wlan-platdata";
    rockchip,grf = <&grf>;
    //AP6354和AP6356S兼容
    wifi_chip_type = "ap6354";
    sdio_vref = <1800>;
    //WiFi中断脚，有些模组没有这个脚可以不配置
    WIFI,host_wake_irq = <&gpio0 3 GPIO_ACTIVE_HIGH>; /* GPIO0_a3 */
    status = "okay";
};

sdio_pwrseq: sdio-pwrseq {
    compatible = "mmc-pwrseq-simple";
    clocks = <&rk818 1>;
    clock-names = "ext_clock";
    pinctrl-names = "default";
    pinctrl-0 = <&wifi_enable_h>;

    /*
     * On the module itself this is one of these (depending
     * on the actual card populated):
     * - SDIO_RESET_L_WL_REG_ON
     * - PDN (power down when low)
     */
