建模学习小结：Astah基本使用方法

最新推荐文章于 2024-11-08 11:12:07 发布
原创 最新推荐文章于 2024-11-08 11:12:07 发布 · 2.1w 阅读 · 48 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文总结了Astah工具的基本使用方法，包括版本信息、标准支持和可用插件。介绍了如何创建新项目、使用模板、打开项目及创建新图。通过类图示例展示了元件属性和图属性的编辑，表明Astah对于初学者非常友好，易于上手，适用于快速绘制和修改图表，是讨论中的实用工具。

概览：

  •  工具的基本使用方法
  •  小结

工具：

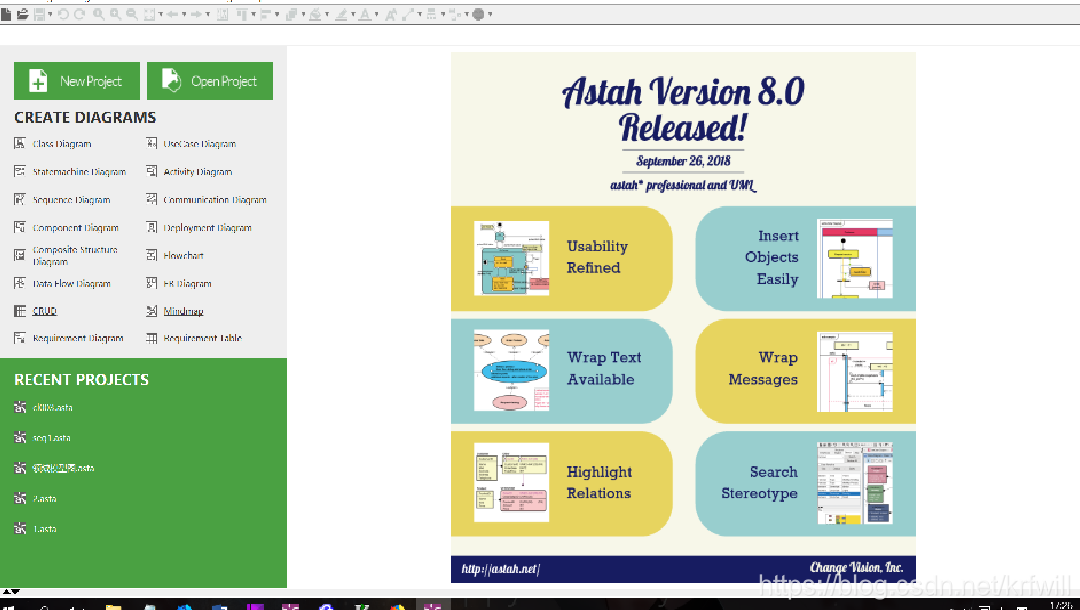

主界面：

版本：7.2 pro

最新版本：8.0 pro

标准： UML1.4  & 部分支持UML2.x

插件：有

包含图：

Flowchart 流程图
Data Flow  Diagram 数据流程图
ER Diagram 实体关联图
Class Diagram 类图
UseCase Diagram 用例图
Statemachine Diagram
