利用MPU6050制作一款IMU控制器(惯性测量器)与体感二维云台

视频链接：

BILIBILI:用MPU6050进行姿态解算制作IMU控制器和IMU二维云台_哔哩哔哩_bilibili​​​​​​

抖音：3.38 复制打开抖音，看看【kolento的作品】制作一款简单的IMU(惯性测量器) 第一部分：如何... https://v.douyin.com/iNgbyXpw/ u@f.ba 10/05 pDh:/

准备材料：      1、MPU6050 x 1；

                        2、Arduino UNO/ESP32/ESP8266/STM32/GD32/PICO 任意其中一款即可

                        3、SG90舵机 x 2；

                        4、云台框架 x 1；（3D打印即可，模型T站可以获取，淘宝也有）

制作前需知：我的想法是让代码足够的简单，在简单的基础上能够实现一个不错的效果。所以什么四元数、卡尔曼滤波、欧拉角、万向锁等公式都不会涉及。

欧拉角您只需要知道x->pitch、y->roll、z->yaw,同时yaw轴即z轴，这里不多考虑，因为yaw轴需要有电子罗盘来进行数据融合，否则会漂移；

一、首先查看MPU6050产品手册

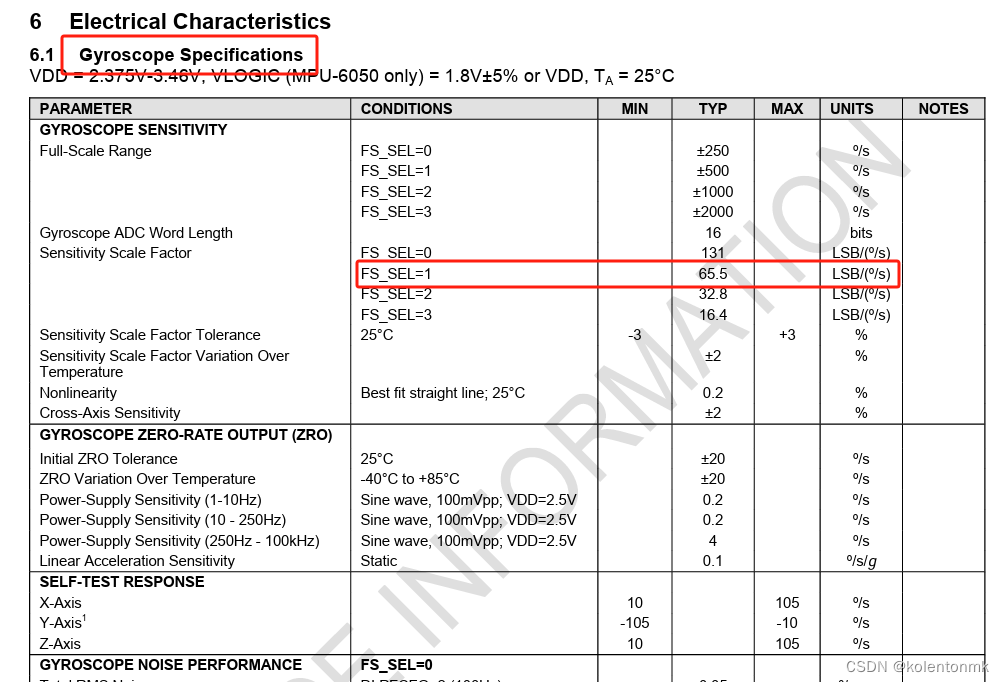

以上两张图在产品手册的12和13页，分别表示了陀螺仪和加速度计在本控制器中所使用的模式；我们来看看陀螺仪的参数：一度每秒对应轴会输出65.5，数据是16位，±500度每秒。

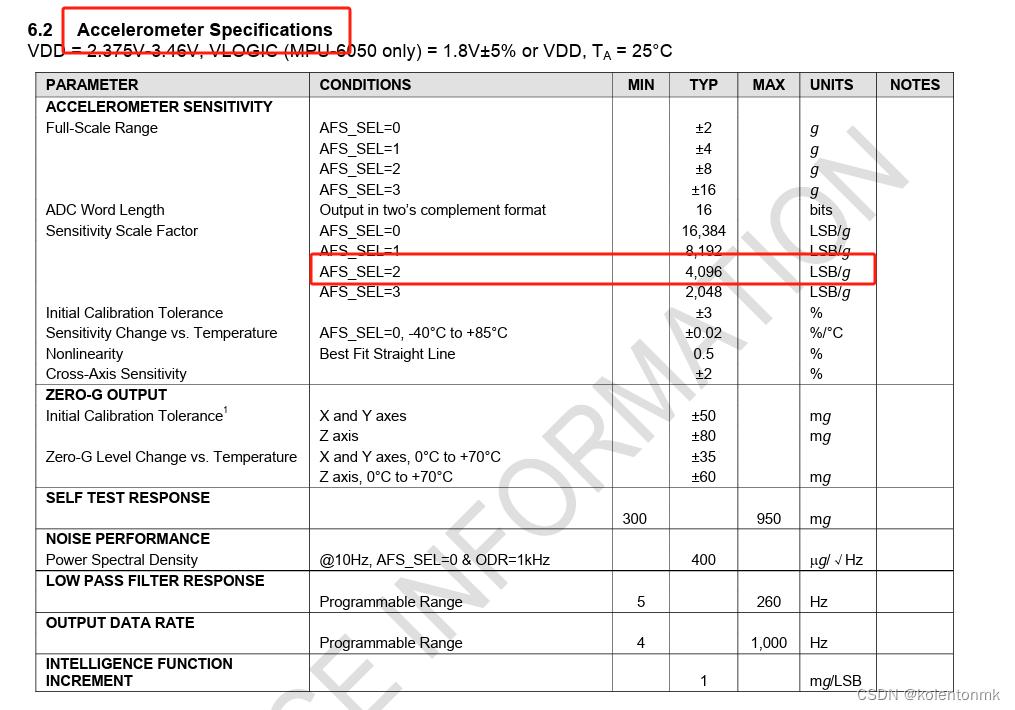

接下来我们来看看加速度计参数：每提升1g输出值就增加4096，数据是16位置，±8g。

二、利用陀螺仪计算角度

假设当前陀螺仪匀速6°/s的转动，输出值应该65.5 x 6 = 393，那么1min中输出是393x60=23580。

那么我们可以从MPU6050的陀螺仪传感器中1min读出的数据就是23580，将这个数据除以65.5即 23580/65.5 = 360°，而在这个例子里面陀螺仪匀速6°/s 转1min就是360°，所有利用这个公式可以通过输出值计算角度。

值得注意的是在IMU中我们需要在1s里面读取多次MPU6050的数据，需要大量的数据来计算角度，如果你用的是Arduino UNO 可以参考我的读取次数250次，这个数值依据你的单片机进行更改，具体项目适当更改。越高的主频可以设置的高一点。（我将Arduino UNO作为飞控，他的主频是16MHz，在执行其他代码后，得出250次是较为合理的。）

我们再回到这个例子上面，现在我们需要在1s里面读取250次数据。假设X轴每秒输出记作Xoutput 那么 每次读取的输出就是Xoutput / 250，每次转动的角度就是 Xoutput / 250 / 65.5 = Xoutput x 0.0000611。这样我们就得到了这个公式
