百度地图 JavaScript API GL 地图聚合点、地图框选功能开发

参考地址: 百度地图的开发者频道
注意：使用前要先登录百度账号申请一个浏览器端的 AK，详见 AK 申请

创建地图以及初始化交通流量图层

引用 GL 版本的 JS API：

<script src="https://api.map.baidu.com/api?v=1.0&type=webgl&ak=你的密钥"></script>

初始化地图的 JavaScript 代码：

const map = new BMapGL.Map('map', {
  // minZoom: 11,
  // maxZoom: 20,
});
map.centerAndZoom('武汉', 12, {
  callback: () => {
    // 一定要在回调中开启交通流量图层
    map.setTrafficOn();
  },
});
map.enableScrollWheelZoom(true);

BMapGL.Map

BMapGL.Map 类是地图API的核心类，用来实例化一个地图。请注意 WebGL 版本的地图 API 的命名空间是BMapGL。

构造函数	描述
Map(container: String \| HTMLElement, opts: MapOptions )	在指定的容器内创建地图实例，之后需要调用Map.centerAndZoom()方法对地图进行初始化,未进行初始化的地图将不能进行任何操作。

MapOptions

属性	类型	描述
minZoom	Number	地图允许展示的最小级别
maxZoom	Number	地图允许展示的最大级别
mapType	MapTypeId	地图类型，默认为BMAP_NORMAL_MAP
enableAutoResize	Boolean	开启自动适应地图容器变化，默认启用
enableTilt	Boolean	是否允许地图倾斜
enableRotate	Boolean	是否允许地图旋转
enableRotateGestures	Boolean	是否允许通过手势旋转地图。
enableTiltGestures	Boolean	是否允许通过手势倾斜地图。
overlayTop	Boolean	覆盖物是否显示在文字上面，默认false
fixCenterWhenPinch	Boolean	手势缩放是否固定中心点，默认不固定，由手指中心点决定
displayOptions	Object	配置地图显示元素。该参数详细信息请参见 setDisplayOptions方法

map.centerAndZoom() 对地图进行初始化

调用 new BMapGL.Map 之后需要使用 map.centerAndZoom() 对地图进行初始化，否则不能对地图进行任何操作。

入参：
centerAndZoom(center: Point , zoom: Number)

描述：
初始化地图，如果 center 的类型为 Point 时，zoom 必须赋值，范围 3-19 级，若调用高清底图（针对移动端开发）时，zoom 可赋值范围为 3-18 级。如果 center 类型为字符串时，比如“北京”，zoom可以忽略，地图将自动根据 center 适配最佳 zoom 级别。

设置地图元素

通过 map.setDisplayOptions({option: displayOptions }) 可以设置地图元素显隐。

displayOptions

属性	类型	描述
poi	boolean	是否显示 POI 信息。注意：`poi` 、`poiText` 与 `poiIcon` 均用来配置 POI 显示。当 `poi` 为 `true` 时，可配置另外两个选项；如果为 `false`，则另外两个选项不再生效。
poiText	boolean	是否显示POI文字信息
poiIcon	boolean	是否显示POI的Icon
overlay	boolean	是否显示覆盖物
building	boolean	是否显示3D建筑物（仅支持 WebGL 方式渲染的地图）
indoor	boolean	是否显示室内图（仅支持 WebGL 方式渲染的地图）
street	boolean	是否显示路网（只对卫星图和地球模式有效）
skyColor	Array	配置天空的颜色，数组中首个元素表示地面颜色，第二个元素表示天空颜色。从而形成渐变，支持只传入一个元素。

点覆盖物 (Marker)

通过 Marker 构造函数可以根据经纬度在地图上生成各类的点覆盖物。

构造函数：Marker(point: Point , opts: MarkerOptions )

使用自定义图片生成指定大小的 Marker，并且设置名称（label）

示例：生成一个 32 * 47 像素的图片 Marker，并且将地图的中心点定位到点位的经纬度上。

map.centerAndZoom('武汉', 12, {
  callback: () => {
    // 构造一个包含经纬度和点位名称的数据
    const data = {
      lng: 114.32947483740818,
      lat: 30.62295757673447,
      name: '汉口江滩三期',
    };

    // 提前定义 Marker 的宽高
    const width = 32;
    const height = 47;

    // 构造一个 Point 点位
    const point = new BMapGL.Point(data.lng, data.lat);

    // 构造一个 Marker
    const marker = new BMapGL.Marker(point, {
      icon: new BMapGL.Icon( // icon 接收一个 Icon 对象，通过 BMapGL.Icon 构造函数生成
        '/marker-red.png', // 图标的绝对路径
        new BMapGL.Size(width, height), // 图标的尺寸，通过 BMapGL.Size 构造函数生成
        // Marker 的配置项，参考：
        // https://mapopen-pub-jsapi.bj.bcebos.com/jsapi/reference/jsapi_webgl_1_0.html#a3b2
        {
          // anchor 可以理解为要将图片的哪个坐标点位设置到对应的经纬度上，左上角为 (0,0) ，右下为正
          // new BMapGL.Size(width / 2, height) 的意思就是将图片底边的中心点定到对应的经纬度上去
          anchor: new BMapGL.Size(width / 2, height),
          imageOffset: new BMapGL.Size(0, 0),
          imageSize: new BMapGL.Size(width, height),
        }
      ),
    });

    // 设置 marker 的 z-index 层级
    marker.setZIndex(2);

    // 构造 label，参考：
    // https://mapopen-pub-jsapi.bj.bcebos.com/jsapi/reference/jsapi_webgl_1_0.html#a3b8
    const label = new BMapGL.Label(
      // label 的 html
      `<span title="${data.name}">${data.name}</span>`,
      {
        position: point,
        // label 的偏移， (0,10) 代表向下偏移 10 像素
        offset: new BMapGL.Size(0, 10),
      }
    );
    // 使用 Object 对象描述 label 的样式
    label.setStyle({
      border: 0,
      backgroundColor: 'rgba(0, 14, 17, 0.6)',
      maxWidth: '120px',
      // 使用 css 实现横向灵活居中而不是 offset
      transform: 'translateX(-50%)',
      whiteSpace: 'nowrap',
      overflow: 'hidden',
      textOverflow: 'ellipsis',
      borderRadius: '4px',
      padding: '2px 6px',
      color: '#fff',
      fontSize: '18px',
    });
    // 设置层级
    label.setZIndex(2);
    // 绑定 marker
    marker.setLabel(label);
    // 覆盖物上图
    map.addOverlay(marker);
    // 将地图定位到点位，并且设置层级为18
    // noAnimation 设置为 true 可以取消 setViewport 的动画过程
    map.setViewport(
      {
        center: point,
        zoom: 18,
      },
      {
        noAnimation: true,
      }
    );
  },
});
map.enableScrollWheelZoom(true);

信息窗体 (Infowindow)

通过构造函数生成infowindow对象并设置 HTML 内容：

// 构造 infowindow
const infoWindowContent = `
  <div class="info-content">
    <div class="label">名称：${data.name}</div>
    <div class="label">位置：${data.lng},${data.lat}</div>
  </div>
  `;
const infoWindow = new BMapGL.InfoWindow(infoWindowContent, {
  title: '点位信息',
  width: 360
});
// 点标记添加点击事件
marker.addEventListener('click', () => {
  map.setViewport(
    {
      center: point,
      zoom: 18,
    },
    {
      noAnimation: true,
      callback: () => {
        map.openInfoWindow(infoWindow, point);
        infoWindow.disableCloseOnClick();
      },
    }
  );
});

关于 infowindow 自带的丑箭头以及立体阴影效果

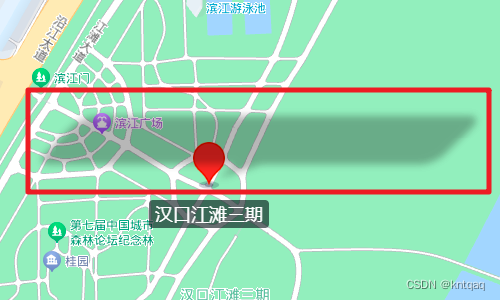

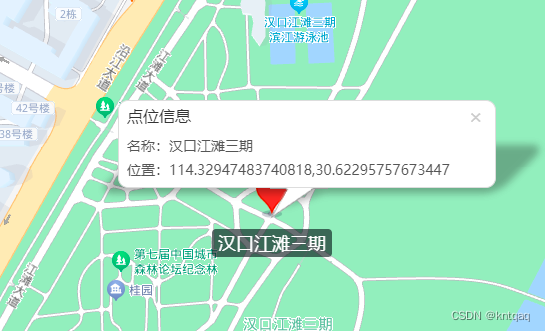

百度地图渲染出的 infowindow 自带一个白色的箭头以及一个向右上方倾斜的阴影，如下图：

自带的infowindow样式
infowindow的默认阴影
如果你不想要它，可以使用 css 隐藏自带箭头的图片元素以及自带的阴影，并自己用 css 写一个箭头，下面给一个简单的例子：

/* 隐藏箭头 */
img[src="http://webmap0.bdimg.com/image/api/iw_tail.png"] {
  display: none;
}
/* 写一个普通箭头 */
.BMap_bubble_pop::after {
  position: absolute;
  top: 100%;
  left: 50%;
  content: '';
  margin-left: -8px;
  border-left: 8px solid transparent;
  border-right: 8px solid transparent;
  border-top: 8px solid #e4e4e4;
  border-bottom: 8px solid transparent;
}
/* 隐藏阴影 */
.shadow[type='infowindow_shadow'] {
  display: none;
}

聚合点 (Cluster)

BMapGL 中没有关于聚合点的渲染相关的类，那是因为百度将其放在了 MapVGL 中。

聚合点分为点聚合和图标聚合，如果想自定义不同聚合程度下的图标样式，推荐使用图标聚合 IconClusterLayer，代码参考官方示例即可。

热力图（heatmap）

热力图也是热力图分为热力点和热力图，代码参考官方示例即可。

鼠标绘制工具

基于百度地图 JSAPI GL 版本，百度推出了 bmap-draw ，它提供了一系列 API 用于完成鼠标绘制的诸多功能，比如绘制矩形，圆形，多边形等。

绘制（Draw）

绘制类用于鼠标绘制点线面，支持吸附绘制，是鼠标绘制的基础能力。开启之后鼠标会变成十字准星样式，按照提示操作鼠标即可完成图形的绘制。

选择工具（Select）

bmap-draw 提供了 Select 类用于地图中的 Marker 的框选，以矩形框选为例，配置项 type 设置为 DrawingType.DRAWING_RECTANGLE，基于绑定监听 OperateEventType.COMPLETE 事件，实现框选功能。

聚合点的框选

在 bmap-draw 的选择工具代码示例中可以看出选择工具默认支持的是 GeoJSONLayer 图层，也即点（marker）、线（polyline）、面（polygon），看起来似乎无法支持聚合图层的框选，但有时我们就是需要框选出地图上的聚合点，这时就需要使用百度推出的另一个工具 BMapGLLib。

BMapGLLib 是基于百度地图 JSAPI GL 版的 JavaScript 开源工具库。拥有一下能力：

鼠标绘制工具条库示例

提供鼠标绘制点、线、面、多边形（矩形、圆）的编辑工具条的开源代码库。且用户可使用JavaScript API对应覆盖物（点、线、面等）类接口对其进行属性（如颜色、线宽等）设置、编辑（如开启线顶点编辑等）等功能。
测距工具示例

百度地图的测距工具类，对外开放。允许用户在地图上点击完成距离的测量。使用者可以自定义测距线段的相关样式，例如线宽、颜色、测距结果所用的单位制等等。
几何运算示例

GeoUtils类提供若干几何算法，用来帮助用户判断点与矩形、圆形、多边形线、多边形面的关系,并提供计算折线长度和多边形的面积的公式。
视角轨迹动画示例

TrackAnimation类提供视角轨迹动画展示效果。
区域限制示例

百度地图浏览区域限制类，对外开放。允许开发者输入限定浏览的地图区域的Bounds值，则地图浏览者只能在限定区域内浏览地图。
自定义信息窗口顶部示例底部示例

百度地图的infoBox。类似于infoWindow，比infoWindow更有灵活性，比如可以定制border，关闭按钮样式等。
富标注示例1 示例2

百度地图的富Marker类，对外开放。允许用户在自定义丰富的Marker展现样式，并添加点击、双击、拖拽等事件。
路书示例

百度地图路书类，实现Marker沿路线运动，对外开放。用户可以在地图上自定义轨迹运动，支持暂停/停止功能，并可以自定义路过某个点的图片，文字介绍等。

下面是一个框选聚合点的完整示例：

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>百度地图 js api 使用教程</title>

    <script src="https://api.map.baidu.com/api?v=1.0&type=webgl&ak=J3N7G7JzrLDHYXqIx7JwJyTUwWOdxtTY"></script>
    <script src="https://unpkg.com/mapvgl/dist/mapvgl.min.js"></script>
    <script src="/bmap-draw.min.js"></script>
    <script src="/GeoUtils.js"></script>
    <style>
      * {
        margin: 0;
        padding: 0;
      }

      #map {
        width: 100vw;
        height: 100vh;
      }

      .btn-con {
        position: absolute;
        top: 24px;
        left: 40px;
        z-index: 6;
      }
      .btn {
        width: 90px;
        height: 32px;
        border-radius: 3px;
        background-color: #2985f7;
        color: #fff;
        border-width: 0;
        cursor: pointer;
      }
    </style>
  </head>
  <body>
    <div class="btn-con">
      <button class="btn" id="openCircle">圆形框选</button>
      <button class="btn" id="openRect">矩形框选</button>
      <button class="btn" id="openPolygon">多边形框选</button>
      <button class="btn" id="close">关闭</button>
      <button class="btn" id="clear">清除</button>
    </div>
    <div id="map"></div>

    <script>
      const map = new BMapGL.Map('map');
      map.centerAndZoom('武汉', 14, {
        callback: () => {
          renderClusterLayer();
          initDrawUtil();
          initEvents();
        },
      });
      map.enableScrollWheelZoom(true);

      // 鼠标绘制工具
      let scene, rectDraw, polygonDraw, circleDraw, activeDraw;

      // 图标聚合图层
      let iconClusterLayer = null;

      // 绑定事件
      function initEvents() {
        document.querySelector('#openCircle').addEventListener('click', openCircle);
        document.querySelector('#openRect').addEventListener('click', openRect);
        document.querySelector('#openPolygon').addEventListener('click', openPolygon);
        document.querySelector('#close').addEventListener('click', close);
        document.querySelector('#clear').addEventListener('click', clear);

        function openCircle() {
          activeDraw = circleDraw;
          circleDraw.open();
        }
        function openRect() {
          activeDraw = rectDraw;
          rectDraw.open();
        }
        function openPolygon() {
          activeDraw = polygonDraw;
          polygonDraw.open();
        }

        function close() {
          activeDraw.close();
        }

        function clear() {
          scene && scene.clearData();
        }
      }

      // 渲染聚合点
      function renderClusterLayer() {
        const data = [
          {
            name: '位置1',
            lng: 114.32074427093403,
            lat: 30.614411917020718,
          },
          {
            name: '位置2',
            lng: 114.31715104889412,
            lat: 30.614038958043224,
          },
          {
            name: '位置3',
            lng: 114.31513884455177,
            lat: 30.60950117426803,
          },
          {
            name: '位置4',
            lng: 114.31844460882849,
            lat: 30.611490366197277,
          },
          {
            name: '位置5',
            lng: 114.32268461083558,
            lat: 30.611490366197277,
          },
        ];

        const geojsonData = [];
        data.forEach((item) => {
          geojsonData.push({
            geometry: {
              type: 'Point',
              coordinates: [item.lng, item.lat],
            },
            properties: {
              extraData: item, // 将数据本身保存到这里后面要用
              icon: 'https://maponline0.bdimg.com/sty/map_icons2x/MapRes/zhongyangjigou.png',
              width: 40,
              height: 40,
            },
          });
        });

        const view = new mapvgl.View({
          map: map,
        });

        iconClusterLayer = new mapvgl.IconClusterLayer({
          textOptions: {
            fontSize: 20,
            format: function (count) {
              return count;
            },
          },
          iconOptions: {
            width: 40,
            height: 40,
          },
          iconExtent: {
            0: 'https://a.amap.com/jsapi_demos/static/images/blue.png',
            5: 'https://a.amap.com/jsapi_demos/static/images/green.png',
            10: 'https://a.amap.com/jsapi_demos/static/images/orange.png',
            15: 'https://a.amap.com/jsapi_demos/static/images/red.png',
            34: 'https://a.amap.com/jsapi_demos/static/images/darkRed.png',
          },
          // enablePicked: true,
          onClick: (e) => {
            if (!e.dataItem) {
              return;
            }
            const { id, children, geometry, properties } = e.dataItem;
            if (children) {
              console.log(children);
              alert('点击了聚合点');
            } else {
              console.log(properties);
              alert('点击了Marker');
            }
          },
        });
        view.addLayer(iconClusterLayer);
        iconClusterLayer.setData(geojsonData);
      }

      // 初始化鼠标绘制工具
      function initDrawUtil() {
        scene = new BMapGLDraw.DrawScene(map, {
          noLimit: true, // 不对框选范围做限制
        });
        const labelOptions = {
          borderRadius: '2px',
          background: '#b5d3fb',
          border: '1px solid #b5d3fb',
          color: '#333',
          fontSize: '12px',
          letterSpacing: '0',
          padding: '5px',
        };
        const baseOpts = {
          fillColor: '#fff',
          strokeColor: '#00ffee',
          strokeWeight: 5,
          strokeOpacity: 1,
          fillOpacity: 0.2,
        };

        rectDraw = new BMapGLDraw.RectDraw(scene, {
          isOpen: false,
          isSeries: false,
          labelOptions,
          baseOpts,
        });
        polygonDraw = new BMapGLDraw.PolygonDraw(scene, {
          isSeries: false,
          isOpen: false,
          labelOptions,
          baseOpts,
        });
        circleDraw = new BMapGLDraw.CircleDraw(scene, {
          isOpen: false,
          isSeries: false,
          labelOptions,
          baseOpts,
        });

        const rectCallback = (e) => {
          if (!e.target.overlay.toGeoJSON) {
            alert('当前jsapi版本不支持圆选');
            return;
          }
          // 获取当前层级下地图中的聚合数据
          const clusterData = iconClusterLayer.getClusterData(map.getBounds(), map.getZoom());
          console.log('clusterData', clusterData);
          const clusterPoints = [];
          clusterData.forEach((v) => {
            const pt = new BMapGL.Point(...v.geometry.coordinates);
            const bds = e.target.overlay.getBounds();
            if (BMapGLLib.GeoUtils.isPointInRect(pt, bds)) {
              clusterPoints.push(v);
            }
          });
          // clusterPoints 是框选到的聚合点和普通 marker 点
          console.log(getClusterInnerMarkers(clusterPoints));
        };

        const polygonCallback = (e) => {
          if (!e.target.overlay.toGeoJSON) {
            alert('当前jsapi版本不支持圆选');
            return;
          }
          // 获取当前层级下地图中的聚合数据
          const clusterData = iconClusterLayer.getClusterData(map.getBounds(), map.getZoom());
          const clusterPoints = [];
          clusterData.forEach((v) => {
            const pt = new BMapGL.Point(...v.geometry.coordinates);
            if (BMapGLLib.GeoUtils.isPointInPolygon(pt, e.target.overlay)) {
              clusterPoints.push(v);
            }
          });
          console.log(getClusterInnerMarkers(clusterPoints));
        };

        const circleCallback = (e) => {
          if (!e.target.overlay.toGeoJSON) {
            alert('当前jsapi版本不支持圆选');
            return;
          }

          const center = e.target.overlay.getCenter();
          const circle = new BMapGL.Circle(center, e.target.overlay.radius); // 圆
          // 获取当前层级下地图中的聚合数据
          const clusterData = iconClusterLayer.getClusterData(map.getBounds(), map.getZoom());
          const clusterPoints = [];
          clusterData.forEach((v) => {
            const pt = new BMapGL.Point(...v.geometry.coordinates);
            if (BMapGLLib.GeoUtils.isPointInCircle(pt, circle)) {
              clusterPoints.push(v);
            }
          });
          console.log(getClusterInnerMarkers(clusterPoints));
        };

        rectDraw.addEventListener(BMapGLDraw.OperateEventType.COMPLETE, rectCallback);
        polygonDraw.addEventListener(BMapGLDraw.OperateEventType.COMPLETE, polygonCallback);
        circleDraw.addEventListener(BMapGLDraw.OperateEventType.COMPLETE, circleCallback);
      }

      // 聚合点的数据提取出来
      function getClusterInnerMarkers(clusterPoints) {
        let clusterMarkers = [];
        clusterPoints.forEach((pt) => {
          if (pt.type === 'Feature') {
            // 聚合点
            clusterMarkers = clusterMarkers.concat(iconClusterLayer.getClusterPoints(pt.id));
          } else {
            clusterMarkers.push(pt);
          }
        });
        return clusterMarkers;
      }
    </script>
  </body>
</html>

其中有几个 API 比较关键，但是没找到具体的文档，只能从源码中获取相关信息：

iconClusterLayer.getClusterData

该方法的入参为 Bound 和 Zoom，顾名思义是获取地图的聚合图层上对应的 Bound 和 Zoom 上所有的点，包括聚合点和普通点，一般情况下需要对返回值遍历判断类型
iconClusterLayer.getClusterPoints(id)

通过聚合点的 id 获取聚合点下的所有的普通 marker 点的 geojson 数组。
该方法的入参为聚合点的 geojson 数据的 id，在上面的 getClusterData 方法返回的聚合点数组中会返回。
BMapGLLib.GeoUtils.isPointInRect

该方法判断一个点是否在一个矩形内
BMapGLLib.GeoUtils.isPointInPolygon

该方法判断一个点是否在一个多边形内
BMapGLLib.GeoUtils.isPointInCircle

该方法判断一个点是否在一个圆形内
