BottomNavigationView入门

原创已于 2025-02-25 18:45:15 修改 · 1.4k 阅读

CC 4.0 BY-SA版权

文章标签：

于 2025-02-20 18:18:38 首次发布

BottomNavigationView 是 Android 官方提供的底部导航栏组件，旨在简化应用程序中不同功能页面之间的切换。它通常用于显示三个到五个主要功能项，方便用户快速访问应用的核心部分。
BottomNavigationView一般与fragment配合使用。具体这样配合使用：

BottomNavigationView+FragmentContainerView+Fragment
BottomNavigationView+ViewPager+Fragment
如有不对或需要补充的地方欢迎评论区告诉我。

一、简单使用

这里使用BottomNavigationView+FragmentContainerView+Fragment实现布局切换
1. 定义菜单

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/workbenches"
        android:icon="@drawable/baseline_apps_24"
        android:title="@string/workbenches" />
    <item
        android:id="@+id/personal_center"
        android:icon="@drawable/round_person_24"
        android:title="@string/personal_center" />
</menu>

2. 在布局中添加BottomNavigationView

<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <LinearLayout
        android:id="@+id/main"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical"
        tools:context=".ui.workbenches.WorkbenchActivity">

        <View
            android:layout_width="match_parent"
            android:layout_height="80dp" />

        <androidx.fragment.app.FragmentContainerView
            android:id="@+id/fcv"
            android:layout_width="match_parent"
            android:layout_height="0dp"
            android:layout_weight="1" />

        <com.google.android.material.bottomnavigation.BottomNavigationView
            android:id="@+id/bnv"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="@drawable/shape_bottom_navigation_bg"
            app:menu="@menu/workbenches" />

    </LinearLayout>
</layout>

3. 设置监听器切换布局

public class WorkbenchActivity extends BaseActivity<WorkbenchesViewModel, ActivityWorkbenchBinding> {

    private ModuleFragment moduleFragment;
    private UserFragment userFragment;

    @Override
    protected WorkbenchesViewModel createViewModel() {
        return new ViewModelProvider(this).get(WorkbenchesViewModel.class);
    }

    @Override
    protected ActivityWorkbenchBinding createDataBinding() {
        return ActivityWorkbenchBinding.inflate(getLayoutInflater());
    }

    @Override
    protected void initView() {
        moduleFragment = new ModuleFragment();
        userFragment = new UserFragment();
        // 默认显示工作台
        getSupportFragmentManager().beginTransaction().replace(R.id.fcv, moduleFragment).commit();

        binding.bnv.setOnItemSelectedListener(new NavigationBarView.OnItemSelectedListener() {
            @Override
            public boolean onNavigationItemSelected(@NonNull MenuItem item) {
                int itemId = item.getItemId();
                if (itemId == R.id.workbenches) {
                    getSupportFragmentManager().beginTransaction().replace(R.id.fcv, moduleFragment).commit();
                } else if (itemId == R.id.personal_center) {
                    getSupportFragmentManager().beginTransaction().replace(R.id.fcv, userFragment).commit();
                }
                return true;
            }
        });
    }

    @Override
    protected void initData() {

    }
}

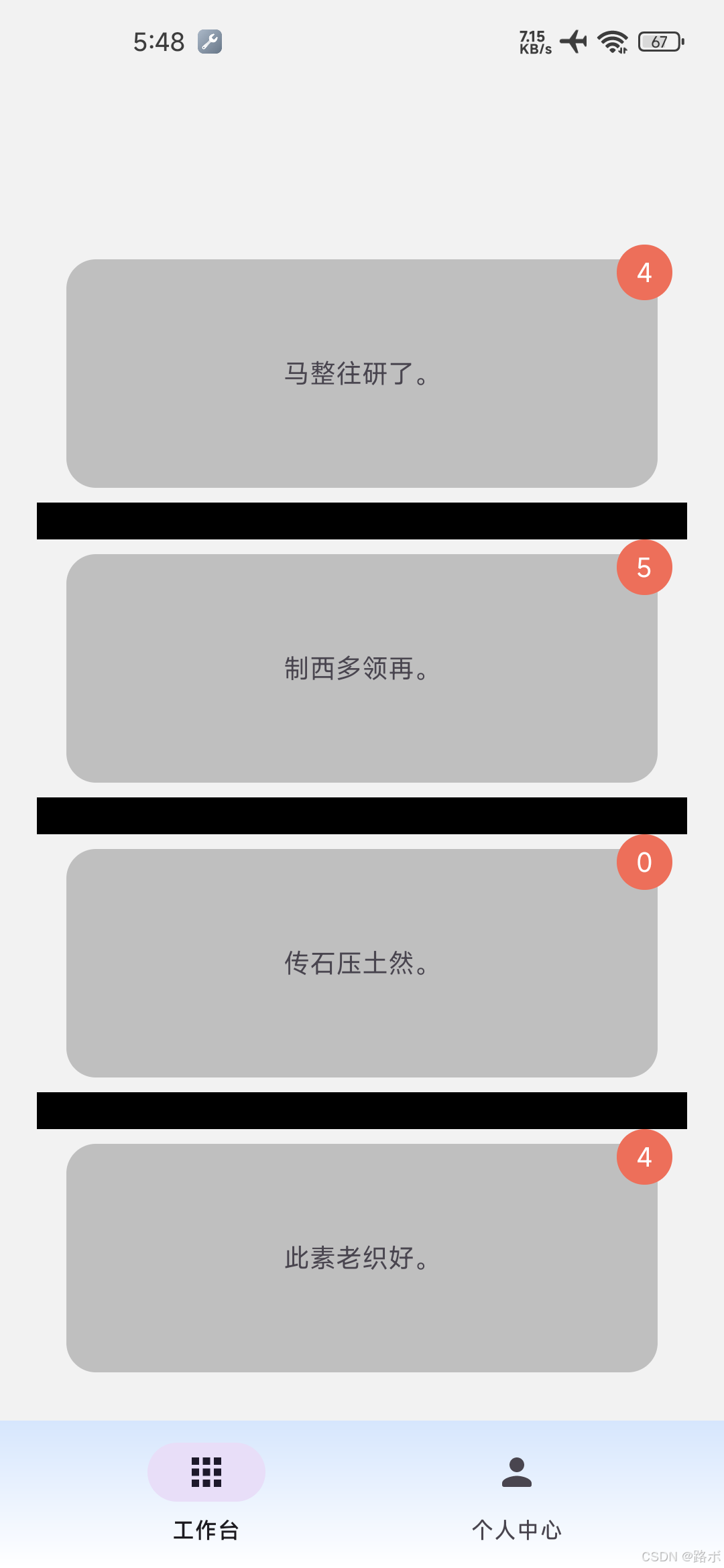

在这里插入图片描述

二、自定义选中状态等

1. 选中状态（自定义图标和文本颜色）
在 res/color 目录下创建一个名为 selector_bottom_navigation_item.xml 的文件

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:color="@color/text" android:state_checked="false" />
    <item android:color="@color/primary" android:state_checked="true" />
</selector>

在布局文件中，使用 app:itemIconTint 和 app:itemTextColor 属性引用上述颜色选择器

<com.google.android.material.bottomnavigation.BottomNavigationView
	android:id="@+id/bnv"
	android:layout_width="match_parent"
	android:layout_height="wrap_content"
	android:background="@drawable/shape_bottom_navigation_bg"
	app:itemIconTint="@color/selector_bottom_navigation_item"
	app:itemTextColor="@color/selector_bottom_navigation_item"
	app:menu="@menu/workbenches" />

2. 自定义选中状态的图标
如果希望在选中状态下使用不同的图标
在 res/drawable 目录下，创建不同状态下的图标资源，例如 selector_workbenches.xml

<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- 选中状态 -->
    <item android:drawable="@drawable/ic_workbenches_selected" android:state_checked="true"/>
    <!-- 未选中状态 -->
    <item android:drawable="@drawable/ic_workbenches_unselected" android:state_checked="false"/>
</selector>

在 res/menu/workbenches.xml 中，设置每个 item 的 android:icon 属性

<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/workbenches"
        android:icon="@drawable/selector_workbenches"
        android:title="@string/workbenches" />
    <item
        android:id="@+id/personal_center"
        android:icon="@drawable/selector_personal_center"
        android:title="@string/personal_center" />
</menu>

3. 自定义选中状态的文字样式（字体颜色和字体大小）
在 res/values/styles.xml 文件中，添加样式

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <!-- 选中项的文本样式 -->
    <style name="TextAppearance.Active" parent="TextAppearance.AppCompat.Medium">
        <!-- <item name="android:textColor">@color/primary</item> --> <!-- 尝试设置但不生效 -->
        <item name="android:textSize">14sp</item>  <!-- 选中文本大小 -->
    </style>
    <!-- 未选中项的文本样式 -->
    <style name="TextAppearance.Inactive" parent="TextAppearance.AppCompat.Medium">
        <!-- <item name="android:textColor">@color/text</item> --> <!-- 尝试设置但不生效 -->
        <item name="android:textSize">12sp</item>  <!-- 未选中文本大小 -->
    </style>
</resources>

设置字体颜色使用 “1” 中的 app:itemTextColor="@color/selector_bottom_navigation_item"
在布局文件中，使用 app:itemTextAppearanceActive 、 app:itemTextAppearanceInactive 和 app:itemTextColor 属性引用上述样式和颜色选择器

<com.google.android.material.bottomnavigation.BottomNavigationView
	android:id="@+id/bnv"
	android:layout_width="match_parent"
	android:layout_height="wrap_content"
	android:background="@drawable/shape_bottom_navigation_bg"
	app:itemTextAppearanceActive="@style/TextAppearance.Active"
	app:itemTextAppearanceInactive="@style/TextAppearance.Inactive"
	app:itemTextColor="@color/selector_bottom_navigation_item"
	app:menu="@menu/workbenches" />

三、常用的属性和方法

1. 属性和方法
BottomNavigationView 继承自 NavigationBarView

BottomNavigationView 常用方法
- getMaxItemCount()：返回NavigationBarView中可以显示的最大项目数。（固定值：5）
- isItemHorizontalTranslationEnabled()：返回当组合项目宽度填满屏幕时，菜单项是否在选择时水平平移。
- setItemHorizontalTranslationEnabled(boolean itemHorizontalTranslationEnabled)：设置当组合项目宽度填满屏幕时，菜单项是否在选择时水平平移。
- setOnNavigationItemReselectedListener(BottomNavigationView.OnNavigationItemReselectedListener listener)：已弃用，请使用 NavigationBarView.setOnItemSelectedListener(OnItemSelectedListener)
- setOnNavigationItemSelectedListener(BottomNavigationView.OnNavigationItemSelectedListener listener)：已弃用，请使用 NavigationBarView.setOnItemSelectedListener(OnItemSelectedListener)
NavigationBarView 常用方法
- 图标（icon）相关
  - setItemIconTintList(ColorStateList tint)：设置菜单项图标的不同状态（正常、选定、聚焦等）的颜色
  - setItemIconSize(int iconSize)：设置菜单项图标的大小
  - setItemIconSizeRes(int iconSizeRes)：设置菜单项图标的大小
- 标签（label）相关
  - setItemTextColor(ColorStateList textColor)：设置菜单项文本的不同状态（正常、选定、聚焦等）的颜色
  - setLabelVisibilityMode(int labelVisibilityMode)：设置 BottomNavigationView 每一项的标签可见性模式
  - setItemTextAppearanceActive(int textAppearanceRes)：设置用于被选择的菜单项标签的文本外观。
  - setItemTextAppearanceInactive(int textAppearanceRes)：设置用于未选择的菜单项标签的文本外观。
  - setItemTextAppearanceActiveBoldEnabled(boolean isBold)：设置被选择的菜单项标签是否为粗体
- 指示器相关¹
  - getActiveIndicatorLabelPadding()：返回活动指示器容器与项目标签之间的距离
  - setActiveIndicatorLabelPadding(int activeIndicatorLabelPadding)：设置活动指示器容器与项目标签之间的距离
  - getItemActiveIndicatorColor()：
  - setItemActiveIndicatorColor(ColorStateList csl)：设置活动指示器颜色
  - isItemActiveIndicatorEnabled()：
  - setItemActiveIndicatorEnabled(boolean enabled)：是否启用活动指示器
  - getItemActiveIndicatorWidth()：
  - setItemActiveIndicatorWidth(int width)：设置活动指示器宽度
  - getItemActiveIndicatorHeight()：
  - setItemActiveIndicatorHeight(int height)：设置活动指示器高度
  - getItemActiveIndicatorMarginHorizontal()：
  - setItemActiveIndicatorMarginHorizontal(int horizontalMargin)：设置将在活动指示器的开头和结尾保持的水平边距，确保指示器与其父容器的边缘保持给定的距离
  - getItemActiveIndicatorShapeAppearance()：
  - setItemActiveIndicatorShapeAppearance(ShapeAppearanceModel shapeAppearance)²：设置项目活动指示器形状外观
- 边距相关
  - getItemPaddingBottom()：
  - setItemPaddingBottom(int paddingBottom)：设置从项目标签底部到导航栏项目底部的距离。
  - getItemPaddingTop()：
  - setItemPaddingTop(int paddingTop)：设置从项目图标/活动指示器顶部到导航栏项目顶部的距离。
- 背景相关
  - setItemBackground(Drawable background)：将菜单项的背景设置为给定的绘图
  - setItemBackgroundResource(int resId)：将菜单项的背景设置为给定的绘图
  - setItemRippleColor(ColorStateList itemRippleColor)：将菜单项的背景设置为给定颜色的波纹。
- 监听相关
  - setItemOnTouchListener(int menuItemId, View.OnTouchListener onTouchListener)：为与提供的 menuItemId 关联的项目视图设置 View.OnTouchListener
  - setOnItemReselectedListener(NavigationBarView.OnItemReselectedListener listener)：设置一个侦听器，当重新选择当前选定的导航项时，该侦听器将收到通知。这不需要设置“NavigationBarView.OnlitemSelectedListener”。
  - setOnItemSelectedListener(NavigationBarView.OnItemSelectedListener listener)：设置一个监听器，当选择导航项时会收到通知。当重新选择当前选定的项目时，此侦听器也会收到通知，除非还设置了“NavigationBarView.setOnItemReselectedListener”。
- 其他常用方法
  - setSelectedItemId(int itemId)：设置所选菜单项ID。
  - setElevation(float elevation)：设置此视图的视图的 Z 轴位置高度（像素），有阴影效果，elevation 值较大的视图会在较小的视图之上显示

2. 样式属性
在布局文件中使用到 BottomNavigationView 需要为一些必要的属性配置参数，我们也会在styles.xml和themes.xml文件中定义一些通用样式，好统一项目的风格。相信这些一定有用。

    <declare-styleable name="NavigationBarView">

        <attr name="backgroundTint" />

        <attr name="menu" />

        <attr name="labelVisibilityMode">
            <!-- Label behaves as "labeled" when there are 3 items or less, or "selected" when there are
           4 items or more. -->
            <enum name="auto" value="-1" />
            <!-- Label is shown on the selected navigation item. -->
            <enum name="selected" value="0" />
            <!-- Label is shown on all navigation items. -->
            <enum name="labeled" value="1" />
            <!-- Label is not shown on any navigation items. -->
            <enum name="unlabeled" value="2" />
        </attr>

        <attr name="itemBackground" />

        <attr name="itemRippleColor" />

        <attr name="itemIconSize" />

        <attr name="itemIconTint" />

        <attr name="itemTextAppearanceInactive" format="reference" />

        <attr name="itemTextAppearanceActive" format="reference" />

        <attr name="itemTextAppearanceActiveBoldEnabled" />

        <attr name="itemTextColor" />

        <attr name="itemPaddingTop" format="dimension" />

        <attr name="itemPaddingBottom" format="dimension" />

        <attr name="activeIndicatorLabelPadding" format="dimension" />

        <attr name="itemActiveIndicatorStyle" format="reference" />

        <attr name="elevation" />
    </declare-styleable>

Active Indicator 译为活动指示器，目前场景的显示效果为: ↩︎
ShapeAppearanceModel 是 Android 中的一个类，主要用于控制视图的形状外观。
- 圆角控制：设置控件的圆角半径（可以为所有角设置相同半径，也可以为不同角设置不同半径）。
- 角形状控制：选择不同的角形状（如圆角、直角、切角）。
- 边缘形状控制：控制视图的边缘外观。
- 动态修改形状：使用 toBuilder() 方法动态修改现有的形状。
- 与边框结合使用：结合 MaterialShapeDrawable 实现边框样式控制。
- 支持多种形状：如圆形、椭圆形等。
↩︎
