本文详细介绍使用深度Q网络(DQN)训练计算机自主玩FlappyBird游戏的过程。从游戏介绍、Q-Learning原理出发，深入解析DQN的创新点及其实现细节，包括经验回放、双网络结构等。并通过具体代码实现，展示如何搭建神经网络，进行训练及参数调整。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1 Flappy Bird游戏简述

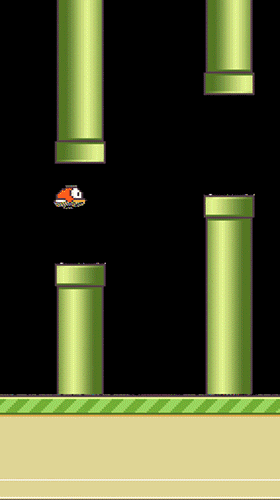

Flappy Bird是2013年开发的一款休闲游戏，曾经风靡一时，游戏中玩家操纵一只小鸟越过管道障碍物，玩家只可以进行“跳跃”或者“不操作”两种操作。游戏截图如下：
在这里插入图片描述
我们的目标是教会计算机自己玩Flappy Bird游戏，注意，在训练计算机玩游戏时，我们告诉计算机的信息，仅仅包括游戏的每一帧的图像、小鸟的动作列表(跳跃、无操作)、计算机做出动作之后的reward、游戏是否结束的标志。也就是说，计算机获得的信息其实和人类玩家是一样的，也就是说计算机并没有“作弊”。训练计算机玩游戏，想想就觉得非常有趣，Let’s do it。

2 Q-Learning简述

关于Q-Learning，觉得这篇博客写得比较通俗易懂：A Painless Q-learning Tutorial (一个 Q-learning 算法的简明教程)
PaddlePaddle版Flappy-Bird—使用DQN算法实现游戏智能
Q-Learning的核心是两张表，R表与Q表，R表与Q表的维度是相同的，行表示状态state，列表示动作action。经过反复不断的学习后，使得Q表收敛，我们就可以根据Q表，在当前状态下执行回报值最大的动作

R表记录了每个状态执行不同的动作所得到的reward值，是人为设置且固定不变的，R表的第n行m列的值表示在状态n下执行动作m所得到的即时的回报值。
Q表则是用来记录从经验中学习到的知识。Q表的第n行m列的值表示，经过一段时间学习后，在状态n执行动作m能得到的未来的长期的回报值，这个回报值不仅考虑了执行动作之后得到的即时的回报值，而且还考虑了执行该动作对游戏未来的进展的回报值

在博客A Painless Q-learning Tutorial (一个 Q-learning 算法的简明教程)中根据值迭代计算出目标Q值，然后直接将这个Q值（是估计值）直接赋予新的Q，转移规则如下：
在这里插入图片描述
但实际上，不直接使用估计Q值来更新Q值，而是采用渐进的方式，类似梯度下降，朝目标迈近一小步，迈的步子的大小取决于α，这就能够减少估计误差造成的影响，最后可以收敛到最优的Q值，转移规则如下：
在这里插入图片描述
下面详细说明一下上述Q值的更新方法：

$S_{t}$ 表示在t时刻的状态， $A_{t}$ 表示在t时刻执行的动作， $S_{t+1}$ 表示在t时刻执行动作 $A_{t}$ 之后的状态， $R_{t+1}$ 表示从状态 $S_{t}$ 转移到 $S_{t+1}$ 所获得的即时的reward，Q( $S_{t}$ ， $A_{t}$ )表示在状态 $S_{t}$ 下执行动作 $A_{t}$ 所能得到的总的reward(总的reward考虑了该动作对未来的影响，而即时reward没有考虑执行该动作对未来的影响)。
$R_{t+1}$ + λmaxQ( $S_{t+1}$ ,a)表示根据当前的Q表，在状态 $S_{t}$ 执行动作 $A_{t}$ 转移到状态 $S_{t+1}$ 后得到的真实的Q值
Q( $S_{t}$ , $A_{t}$ )表示Q表中已经学习到的在状态 $S_{t}$ 执行动作 $A_{t}$ 所获得的的总的reward

3 Deep Q Network(DQN)

DQN论文:Playing Atari with Deep Reinforcement Learning

3.1 为什么要用DQN

在Q-learning中，每一行代表一个状态，每一列代表一个动作，对于Flappy Bird游戏来说，假设我们设定输入一帧图片的像素矩阵为80x80，每个像素有256种可能，那么一帧图像就有 256^(80x80) 种状态，再加上游戏中的小鸟有两种动作(跳跃、无操作)。若使用Q-learning，那么程序就需要维护一个大小为2x256^(80x80)的Q表和R表，无论是维护表格，还是查表，代价都是比较大的。
我们知道，神经网络天生比较适合用来表示十分复杂的形式，所以用神经网络来维护Q表是比较合适的方式。DQN就是Q-learning+神经网络的结果，在Q-learning中，Q值需要使用一张表来进行维护，而在DQN中，输入一个状态(4帧图片)，神经网络直接生成Q值。 由此可见，DQN更加适合用来处理状态复杂的问题

3.2 DQN中的几个巧妙的地方

3.2.1 experience replay（经验池、记忆库）

几个变量：

$s_{t}$ ：t时刻的游戏状态
$a_{t}$ ：小鸟做出的动作
$r_{t}$ ：小鸟做出该动作at之后获得的直接reward
$s_{t+1}$ ：小鸟做出动作at之后的游戏状态

在t时刻，小鸟做出动作at之后，产生的样本记做( $s_{t}$ , $a_{t}$ , $r_{t}$ , $s_{t+1}$ ) ，我们将( $s_{t}$ , $a_{t}$ , $r_{t}$ , $s_{t+1}$ ) 保存在experience replay中。也就是说，记忆库中保存着小鸟曾经的经历。当我们需要对计算机进行训练时，我们便从记忆库中随机抽样，取出batch个样本，然后进行训练。先抛出一个结论：由于样本之间的强相关性，直接从连续样本中学习是低效的，随机化样本会破坏这些相关性，从而减少更新的方差。因此这里采取记忆库+随机抽样，破坏样本的连续性，使得训练更加有效。这也是experience replay的巧妙之处

3.2.2 使用Q-target网络来更新Q网络

我们使用神经网络来预测动作，这就意味着我们需要训练神经网络的权重，那么问题来了，如何训练该网络？该网络的损失函数是什么？ 这也是我一开始最困惑的地方，在分类问题中，每个训练数据都有便签，输出层的每个神经元对应一个类别，因此可以使用交叉熵函数作为损失函数。但在DQN中，输出层有两个神经元，分别对应两个动作，而且对于每个输入状态没有标签，到底如何训练该网络？

作者使用了两个结构一模一样的DQN网络，Q_net与Q_netT，两个网络唯一的区别在于参数不同。Q_net是我们要训练的网络，Q_netT中的参数是旧的Q_net的参数。其实就是说每隔若干个timestep训练之后，将Q_net的参数赋予Q_netT。Q_net的损失函数如下，其中 $y_{i}$ 表示的是训练网络Q_net计算出来的Q值，而Q(s,a; $\theta_{i}$ )表示的是旧的网络Q_netT预测的Q值。使用参数化逼近，参数化逼近是指值函数可以由一组参数 θ 来近似，如 Q-learning 中的 Q(s,a) 可以写成 Q(s,a|θ) 的形式。在文章PaddlePaddle版Flappy-Bird—使用DQN算法实现游戏智能中的参数化逼近部分说得比较清楚
在这里插入图片描述

让我们再回顾一下在Bellman方程中我们是如何更新Q值的，其更新公式如下：

许多强化学习算法背后的基本思想是通过使用上面的Bellman方程来迭代更新Q值，但实际上，这种方法是不可行的，因为动作值函数是针对每个序列单独估计的，没有任何泛化能力。相反，通常使用上述所说的函数逼近的方法来训练网络。

3.3 DQN实现细节

3.3.1 神经网络结构

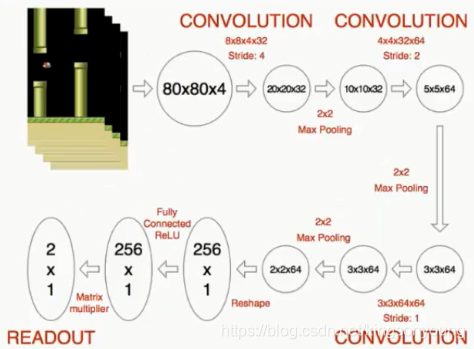

神经网络结构：

输入层：从记忆库里随机选取4帧图像，因为颜色对于该游戏没有意义，先将4帧图像进行预处理，处理成二值的黑白图像，看做4通道的输入
卷积层：输入的数据经过三个卷积层
全连接层：有两个全连接层
输出层：因为该游戏只有两个动作，所有输出为2

3.3.2 代码实现的细节

代码的实现的一些细节（用言语表达起来感觉还是比较吃力，结合代码看会更清楚）：

记忆库replayMemory使用一个大小确定的队列来进行维护，其中存放的是游戏过程中的数据( $s_{t}$ , $a_{t}$ , $r_{t}$ , $s_{t+1}$ ,terminal)。
- $s_{t}$ 表示游戏在t时刻的状态，包含4帧连续的图，也就是一个4通道的输入
- $a_{t}$ 表示游戏执行的动作
- $r_{t}$ 是游戏自行返回的，表示执行动作 $a_{t}$ 之后的reward
- $s_{t+1}$ 表示在状态 $s_{t}$ 下，执行动作 $a_{t}$ ，得到的新状态 $s_{t+1}$ 。
- terminal也是是游戏自行返回的，作为游戏是否结束的标志
游戏开始时，获取游戏的第一帧图像，将该图像重复四次，便得到 $s_{1}$ ，就是这么简单粗暴
每执行一次动作，游戏会返回执行该动作之后的一帧图像。假设 $s_{t}$ 是连续的四帧图像[1,2,3,4]，执行 $a_{t}$ 之后，游戏会返回一帧图像5，则 $s_{t+1}$ =[2,3,4,5]，然后会将( $s_{t}$ , $a_{t}$ , $r_{t}$ , $s_{t+1}$ ,terminal)存入记忆库中，若记忆库已满，则将最早存入的数据替换出去。
每个timestep，从记忆库中随机选择4个样本，将输入变成0-255的灰色图像，然后二值化处理，变成黑白图像
前OBSERVE轮次不会对网络进行训练，让小鸟采取随机动作，主要是为了收集state，并将这些state存到记忆库中，供后续训练使用
经过OBSERVE轮次的采集数据之后，开始对网络进行训练。从记忆库中随机取出batch个数据，上面我们说过，DQN中有两个神经网络，分别计算出两个网络预测Q值，使用误差平方和作为损失函数，来优化网络
神经网络的Q值是什么？这个问题纠结了很久，神经网络输出层是两个神经元，连个神经元的输出值可以看做两个动作的reward值，将输出值最大的作为网络输出的Q值即可
小鸟采取的动作并不都是根据神经网络计算出来的，有epsilonde概率是随机选择动作，1-epsilon的概率执行神经网络预测的动作
每隔UPDATE_TIME轮次，用训练的网络的参数来更新旧的网络的参数

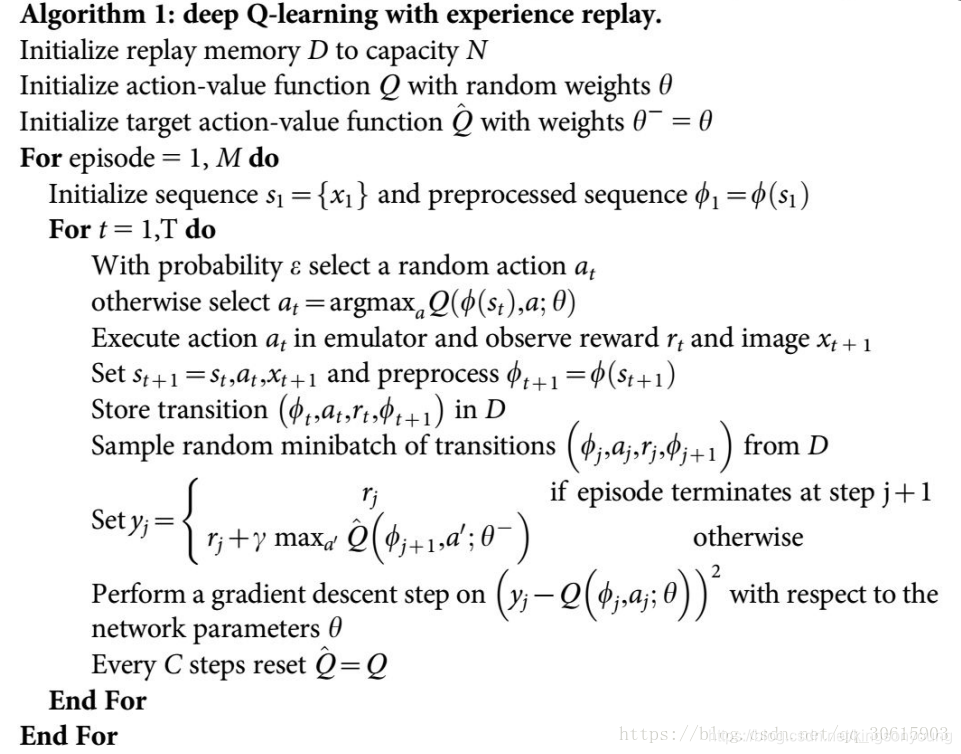

算法流程如下：
在这里插入图片描述

4 问题

随着训练次数增大，貌似训练效果有时会更差。训练70万次时，可以越过15次左右障碍物，但训练到90万次时，效果反而更差了，有时只能越过两三次障碍物，可能此时训练次数还不够吧。

5 代码注释

代码详见：Playing-Flappy-Bird-by-DQN-on-PyTorch
我对main文件下的代码进行了比较详细的注释，另外两个代码文件是用pygame写的游戏代码，大可不必深究细节

import pdb
import cv2
import sys
import os

sys.path.append("/")
import wrapped_flappy_bird as game
import random
import numpy as np
from collections import deque
import torch
from torch.autograd import Variable
import torch.nn as nn

GAME = 'bird'  # the name of the  being played for log files
ACTIONS = 2  # number of valid actions
GAMMA = 0.99  # decay rate of past observations
OBSERVE = 1000.  # 前OBSERVE轮次，不对网络进行训练，只是收集数据，存到记忆库中
# 第OBSERVE到OBSERVE+EXPLORE轮次中，对网络进行训练，且对epsilon进行退火，逐渐减小epsilon至FINAL_EPSILON
# 当到达EXPLORE轮次时，epsilon达到最终值FINAL_EPSILON，不再对其进行更新
EXPLORE = 2000000.
FINAL_EPSILON = 0.0001  # epsilon的最终值
INITIAL_EPSILON = 0.0001  # epsilon的初始值
REPLAY_MEMORY = 50000  # 记忆库
BATCH_SIZE = 32  # 训练批次
FRAME_PER_ACTION = 1  # 每隔FRAME_PER_ACTION轮次，就会有epsilon的概率进行探索
UPDATE_TIME = 100  # 每隔UPDATE_TIME轮次，对target网络的参数进行更新
width = 80
height = 80


# 将一帧彩色图像处理成黑白的二值图像
def preprocess(observation):
    observation = cv2.cvtColor(cv2.resize(observation, (80, 80)), cv2.COLOR_BGR2GRAY)
    ret, observation = cv2.threshold(observation, 1, 255, cv2.THRESH_BINARY)
    return np.reshape(observation, (1, 80, 80))


# 神经网络结构，结构较为容易理解
class DeepNetWork(nn.Module):
    def __init__(self, ):
        super(DeepNetWork, self).__init__()
        self.conv1 = nn.Sequential(
            nn.Conv2d(in_channels=4, out_channels=32, kernel_size=8, stride=4, padding=2),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=2)
        )
        self.conv2 = nn.Sequential(
            nn.Conv2d(in_channels=32, out_channels=64, kernel_size=4, stride=2, padding=1),
            nn.ReLU(inplace=True)
        )
        self.conv3 = nn.Sequential(
            nn.Conv2d(in_channels=64, out_channels=64, kernel_size=3, stride=1, padding=1),
            nn.ReLU(inplace=True)
        )
        self.fc1 = nn.Sequential(
            nn.Linear(1600, 256),
            nn.ReLU()
        )
        self.out = nn.Linear(256, 2)

    def forward(self, x):
        x = self.conv1(x);
        x = self.conv2(x);
        x = self.conv3(x);
        x = x.view(x.size(0), -1)
        x = self.fc1(x);
        return self.out(x)


class BrainDQNMain(object):
    def save(self):
        print("save model param")
        torch.save(self.Q_net.state_dict(), 'params3.pth')

    def load(self):
        if os.path.exists("params3.pth"):
            print("load model param")
            self.Q_net.load_state_dict(torch.load('params3.pth'))
            self.Q_netT.load_state_dict(torch.load('params3.pth'))

    def __init__(self, actions):
        # 在每个timestep下agent与环境交互得到的转移样本 (st,at,rt,st+1) 储存到回放记忆库，
        # 要训练时就随机拿出一些（minibatch）数据来训练，打乱其中的相关性
        self.replayMemory = deque()  # init some parameters
        self.timeStep = 0
        # 有epsilon的概率，随机选择一个动作，1-epsilon的概率通过网络输出的Q（max）值选择动作
        self.epsilon = INITIAL_EPSILON
        # 初始化动作
        self.actions = actions
        # 当前值网络
        self.Q_net = DeepNetWork()
        # 目标值网络
        self.Q_netT = DeepNetWork();
        # 加载训练好的模型，在训练的模型基础上继续训练
        self.load()
        # 使用均方误差作为损失函数
        self.loss_func = nn.MSELoss()
        LR = 1e-6
        self.optimizer = torch.optim.Adam(self.Q_net.parameters(), lr=LR)

    # 使用minibatch训练网络
    def train(self):  # Step 1: obtain random minibatch from replay memory
        # 从记忆库中随机获得BATCH_SIZE个数据进行训练
        minibatch = random.sample(self.replayMemory, BATCH_SIZE)
        state_batch = [data[0] for data in minibatch]
        action_batch = [data[1] for data in minibatch]
        reward_batch = [data[2] for data in minibatch]
        nextState_batch = [data[3] for data in minibatch]  # Step 2: calculate y
        # y_batch用来存储reward
        y_batch = np.zeros([BATCH_SIZE, 1])
        nextState_batch = np.array(nextState_batch)  # print("train next state shape")
        # print(nextState_batch.shape)
        nextState_batch = torch.Tensor(nextState_batch)
        action_batch = np.array(action_batch)
        # 每个action包含两个元素的数组，数组必定是一个1，一个0，最大值的下标也就是该action的下标
        index = action_batch.argmax(axis=1)
        print("action " + str(index))
        index = np.reshape(index, [BATCH_SIZE, 1])
        # 预测的动作的下标
        action_batch_tensor = torch.LongTensor(index)
        # 使用target网络，预测nextState_batch的动作
        QValue_batch = self.Q_netT(nextState_batch)
        QValue_batch = QValue_batch.detach().numpy()
        # 计算每个state的reward
        for i in range(0, BATCH_SIZE):
            # terminal是结束标志
            terminal = minibatch[i][4]
            if terminal:
                y_batch[i][0] = reward_batch[i]
            else:
                # 这里的QValue_batch[i]为数组，大小为所有动作集合大小，QValue_batch[i],代表
                # 做所有动作的Q值数组，y计算为如果游戏停止，y=rewaerd[i],如果没停止，则y=reward[i]+gamma*np.max(Qvalue[i])
                # 代表当前y值为当前reward+未来预期最大值*gamma(gamma:经验系数)
                #网络的输出层的维度为2，将输出值中的最大值作为Q值
                y_batch[i][0] = reward_batch[i] + GAMMA * np.max(QValue_batch[i])

        y_batch = np.array(y_batch)
        y_batch = np.reshape(y_batch, [BATCH_SIZE, 1])
        state_batch_tensor = Variable(torch.Tensor(state_batch))
        y_batch_tensor = Variable(torch.Tensor(y_batch))
        y_predict = self.Q_net(state_batch_tensor).gather(1, action_batch_tensor)
        loss = self.loss_func(y_predict, y_batch_tensor)
        print("loss is " + str(loss))
        self.optimizer.zero_grad()
        loss.backward()
        self.optimizer.step()
        # 每隔UPDATE_TIME轮次，用训练的网络的参数来更新target网络的参数
        if self.timeStep % UPDATE_TIME == 0:
            self.Q_netT.load_state_dict(self.Q_net.state_dict())
            self.save()

    # 更新记忆库，若轮次达到一定要求则对网络进行训练
    def setPerception(self, nextObservation, action, reward, terminal):  # print(nextObservation.shape)
        # 每个state由4帧图像组成
        # nextObservation是新的一帧图像,记做5。currentState包含4帧图像[1,2,3,4]，则newState将变成[2,3,4,5]
        newState = np.append(self.currentState[1:, :, :], nextObservation,
                             axis=0)  # newState = np.append(nextObservation,self.currentState[:,:,1:],axis = 2)
        # 将当前状态存入记忆库
        self.replayMemory.append((self.currentState, action, reward, newState, terminal))
        # 若记忆库已满，替换出最早进入记忆库的数据
        if len(self.replayMemory) > REPLAY_MEMORY:
            self.replayMemory.popleft()
        # 在训练之前，需要先观察OBSERVE轮次的数据，经过收集OBSERVE轮次的数据之后，开始训练网络
        if self.timeStep > OBSERVE:  # Train the network
            self.train()

        # print info
        state = ""
        # 在前OBSERVE轮中，不对网络进行训练，相当于对记忆库replayMemory进行填充数据
        if self.timeStep <= OBSERVE:
            state = "observe"
        elif self.timeStep > OBSERVE and self.timeStep <= OBSERVE + EXPLORE:
            state = "explore"
        else:
            state = "train"
        print("TIMESTEP", self.timeStep, "/ STATE", state, "/ EPSILON", self.epsilon)
        self.currentState = newState
        self.timeStep += 1

    # 获得下一步要执行的动作
    def getAction(self):
        currentState = torch.Tensor([self.currentState])
        # QValue为网络预测的动作
        QValue = self.Q_net(currentState)[0]
        action = np.zeros(self.actions)
        # FRAME_PER_ACTION=1表示每一步都有可能进行探索
        if self.timeStep % FRAME_PER_ACTION == 0:
            if random.random() <= self.epsilon:  # 有epsilon得概率随机选取一个动作
                action_index = random.randrange(self.actions)
                print("choose random action " + str(action_index))
                action[action_index] = 1
            else:  # 1-epsilon的概率通过神经网络选取下一个动作
                action_index = np.argmax(QValue.detach().numpy())
                print("choose qnet value action " + str(action_index))
                action[action_index] = 1
        else:  # 程序貌似不会走到这里
            action[0] = 1  # do nothing

        # 随着迭代次数增加，逐渐减小episilon
        if self.epsilon > FINAL_EPSILON and self.timeStep > OBSERVE:
            self.epsilon -= (INITIAL_EPSILON - FINAL_EPSILON) / EXPLORE
        return action

    # 初始化状态
    def setInitState(self, observation):
        # 增加一个维度，observation的维度是80x80，讲过stack()操作之后，变成4x80x80
        self.currentState = np.stack((observation, observation, observation, observation), axis=0)
        print(self.currentState.shape)


if __name__ == '__main__':
    actions = 2  # 动作个数
    brain = BrainDQNMain(actions)
    flappyBird = game.GameState()
    action0 = np.array([1, 0])  # 一个随机动作
    # 执行一个动作，获得执行动作后的下一帧图像、reward、游戏是否终止的标志
    observation0, reward0, terminal = flappyBird.frame_step(action0)
    # 将彩色图像转化为灰度值图像
    observation0 = cv2.cvtColor(cv2.resize(observation0, (80, 80)), cv2.COLOR_BGR2GRAY)
    # 将灰度图像转化为二值图像
    ret, observation0 = cv2.threshold(observation0, 1, 255, cv2.THRESH_BINARY)
    # 将一帧图片重复4次，每一张图片为一个通道，变成通道为4的输入，即初始输入是4帧相同的图片
    brain.setInitState(observation0)
    print(brain.currentState.shape)

    while 1 != 0:
        # 获取下一个动作
        action = brain.getAction()
        # 执行动作，获得执行动作后的下一帧图像、reward、游戏是否终止的标志
        nextObservation, reward, terminal = flappyBird.frame_step(action)
        # 将一帧彩色图像处理成黑白的二值图像
        nextObservation = preprocess(nextObservation)
        # print(nextObservation.shape)
        brain.setPerception(nextObservation, action, reward, terminal)
