OpenCV开运算（Opening）闭运算（Closing）形态梯度（Gradient）TopHat、BlackHat

已于 2025-02-20 17:40:01 修改
阅读量5.9k 收藏 5
点赞数 1
CC 4.0 BY-SA版权
分类专栏： OpenCV 文章标签： opencv 人工智能 计算机视觉
于 2018-11-30 19:01:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/kingroc/article/details/84666553
本文介绍了OpenCV中的形态学操作，包括开运算（Opening）、闭运算（Closing）和形态梯度（Gradient）。开运算用于消除小斑点，闭运算用于消除小黑点，形态梯度则用于获取图像轮廓。此外，还提到了Top Hat（原图减开运算图）和Black Hat（原图减闭运算图）在显示特定图像特征方面的作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

《OpenCV系列教程》
项目位置 OpenCV Sample
代码位置：15-OpeningClosingGradientTophatBlackhat.py

import cv2

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
img = cv2.imread('./res/jeep.jpeg')
cv2.imshow('org', img)

opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel, iterations=2)
cv2.imshow('open', opening)

closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel, iterations=2)
cv2.imshow('close', closing)

gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)
cv2.imshow('gradient', gradient)

tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('tophat', tophat)

blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('blackhat', blackhat)

cv2.waitKey(0)
cv2.destroyAllWindows()
  • Opening开运算：先腐蚀再开放叫开运算，作用能消除图片上的小标点。
  • Closing闭运算：线膨胀后腐蚀。作用是消除图片上的小黑点。
  • Gradient 用于获取图片的轮廓，形态梯度图 = 彭长图 - 腐蚀图
  • Top Hat = 原图 - 开运算图，显示出原图去除掉的白色部分。
  • Black Hat = 原图 - 闭运算， 显示出原图去除掉的黑色部分。

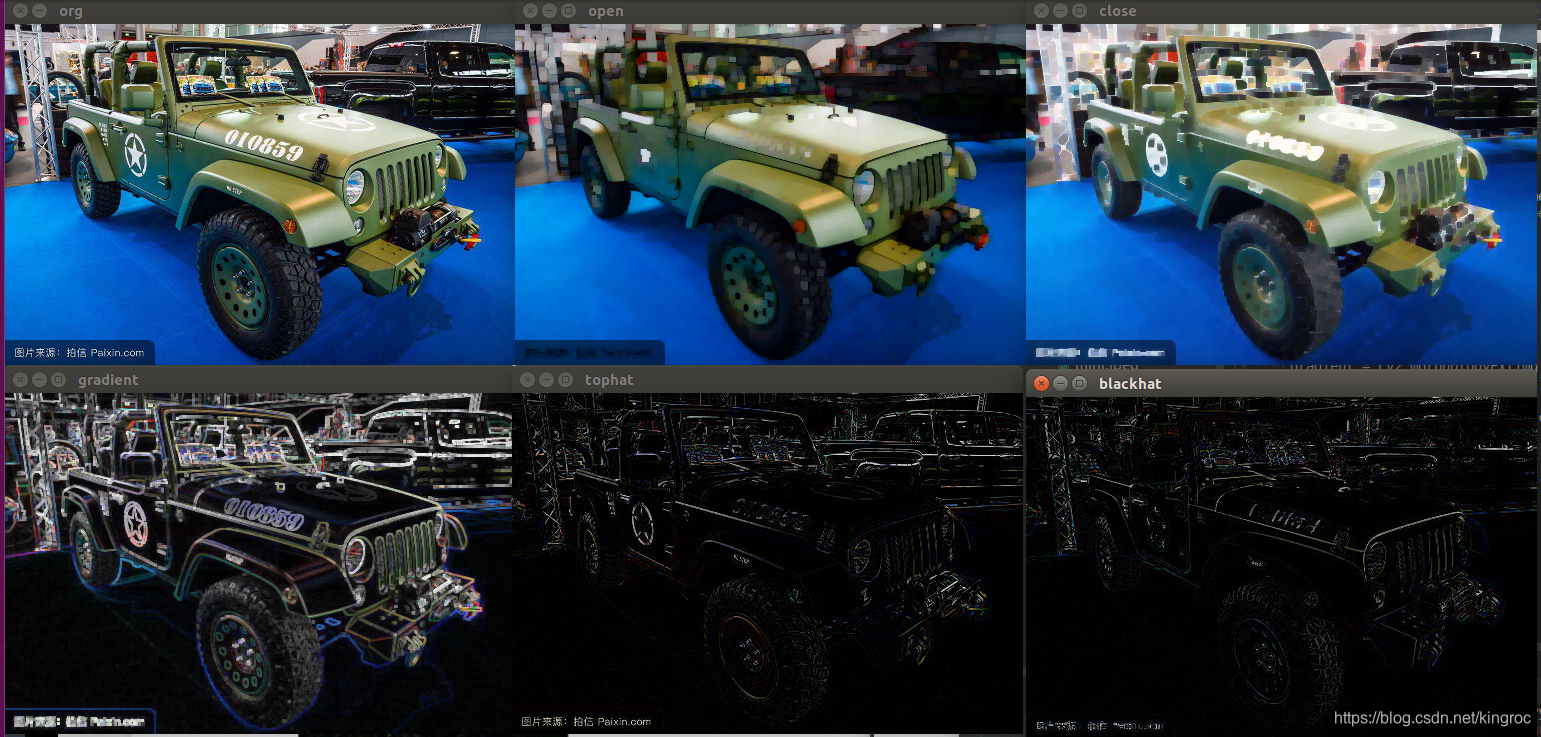

效果图：
在这里插入图片描述
