详解热敏电阻如何保护三极管

利用热敏电阻的电阻值随温度变化的特性，来自动调整三极管的偏置电路，从而限制三极管的功耗和温升，防止其因过热而损坏。

三极管损坏的一个主要原因是“热击穿”（Thermal Runaway）。这是一个正反馈的恶性循环：

温度升高 → 三极管的电流放大系数（β）和漏电流（Iceo）增大 → 集电极电流（Ic）增大。Ic增大 → 三极管功耗（P = Ic * Vce增大 → 结温（Junction Temperature）进一步升高。

重复步骤1和2，温度飙升，最终导致三极管烧毁。

热敏电阻正是用来打破这个恶性循环的。根据其温度系数的不同，主要有两种应用方式：

方法一：使用负温度系数（NTC）热敏电阻进行温度补偿

这是最常见的方法。NTC热敏电阻的阻值随温度升高而降低。

1. 工作原理：

将NTC热敏电阻放置在靠近三极管散热器或本身的位置，使其能感知三极管的温度。将其接入三极管的基极偏置电路中。

常温下：NTC阻值较高，为三极管提供正常的基极电流（Ib），电路处于设计的工作状态。

当环境温度或三极管自身温度升高时：

NTC热敏电阻的阻值下降。

这会导致基极偏置电压被拉低（或分流更多电流），从而使基极电流（Ib）减小。

根据Ic = β * Ib，集电极电流（Ic）也随之减小。

三极管的功耗（P = Ic * Vce）降低，产生的热量减少。

从而抑制了温度的进一步上升，防止了热击穿的发生。
方法二：使用正温度系数（PTC）热敏电阻作为过流保护

PTC热敏电阻的阻值随温度升高而急剧增大。这种方法更常用于直接限制工作电流。

1. 工作原理：

将PTC热敏电阻串联在三极管的供电回路（如发射极或集电极电路）中。

正常工作时：电流在正常范围内，PTC温度低、阻值小，对电路影响很小。

当电路发生故障（如短路、负载过大）导致电流急剧增大时：

流过PTC的电流增大，根据P = I²R，其自身发热量急剧增加。

PTC温度迅速升高，其阻值急剧变大（可变为高阻态）。

这相当于在供电回路中串联了一个大电阻，强烈限制了回路电流。

被限制后的电流不足以损坏三极管。

当故障排除后，PTC冷却下来，阻值恢复，电路恢复正常工作。它就像一种“可复位的保险丝”。

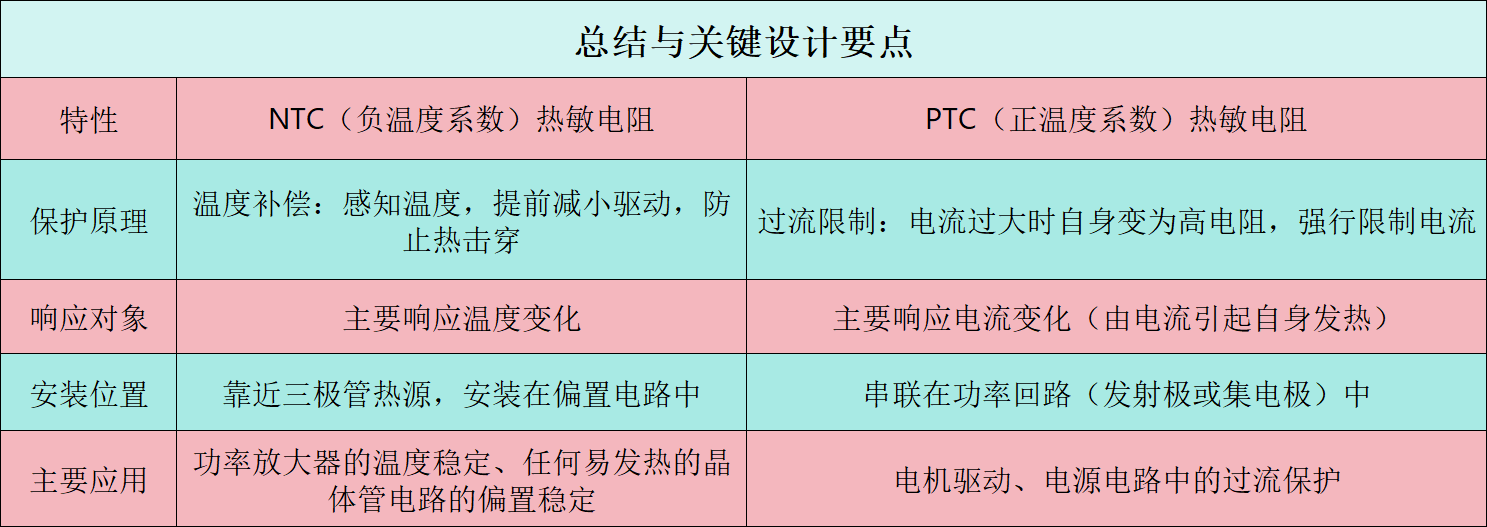

关键设计要点：

热耦合（Thermal Coupling）：对于NTC方案，必须将热敏电阻紧密地安装在三极管的外壳或散热器上，以确保它能快速、准确地感知三极管的温度变化。如果距离太远，响应滞后，保护效果会大打折扣。

选型（Selection）：

阻值：选择合适的基础阻值（如25°C时的阻值），使其能与偏置电路中的其他电阻配合，在常温下提供正确的偏置点。

B值：这是热敏电阻的热敏指数。B值决定了其电阻随温度变化的灵敏度。需要根据所需保护的温度范围来选择。

组合使用：在一些要求较高的电路中，甚至可以同时使用NTC和PTC，分别应对温度升高和过流故障这两种不同的威胁，为三极管提供更全面的保护。

总而言之，热敏电阻通过其独特的温度-电阻特性，以一种简单、廉价且有效的方式，成为保护三极管免受热破坏和电冲击的常用元件。
