ESP8266是一款适用于小型开发的WiFi模块，本文记录首次使用时遇到的一些问题。

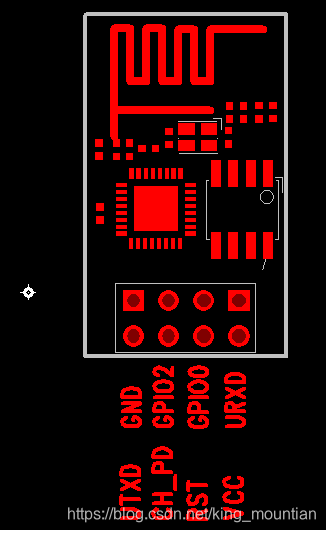

通常使用的8脚的8266-01E模块的引脚说明如上，下面是引脚描述。

Function	Description
URXD	UART_RXD，接收
UTXD	UART_TXD，发送
GPIO 16	外部Reset信号，低电平复位，高电平工作（默认高）
GND	GND
VCC	3.3V，模块供电
GPIO 0	工作模式选择：悬空：FlashBoot，工作模式；下拉：UARTDownload，下载模式
CH_PD	高电平工作；低电平模块供电关掉
GPIO 2	（1）开机上电时必须为高电平，禁止硬件下拉；（2）内部默认已拉高

1.正常运行（首次测试）时连线如下（8266模块通过usb转串口模块连到pc串口）：

模块的连线

图源于：https://www.cnblogs.com/zzb-Dream-90Time/p/6674286.html

连接后将usb转串口模块插到电脑上，明确对应的串口号，打开串口调试助手，波特率什么的调到下图的参数，然后打开串口，8266模块断电重启，就可以看到一串乱码，再加一行ready，此时表明连接成功。

模块复位

图源于：https://www.cnblogs.com/zzb-Dream-90Time/p/6674286.html

不过这样连接，8266模块由usb转串口模块供电，在8266模块上电初始化时可能会由于该模块供电不稳定导致初始化失败，我这里失败之后模块上电重启，串口助手上显示一串乱码，没有显示ready，查阅了一些网上的资料后使用了独立的3.3V电源，解决了这个问题。相关连线如下：

图片来自于https://blog.youkuaiyun.com/ls1792304830/article/details/72380281

注意上图中是烧录程序的连线图，正常运行时GPIO2和GPIO0要悬空！

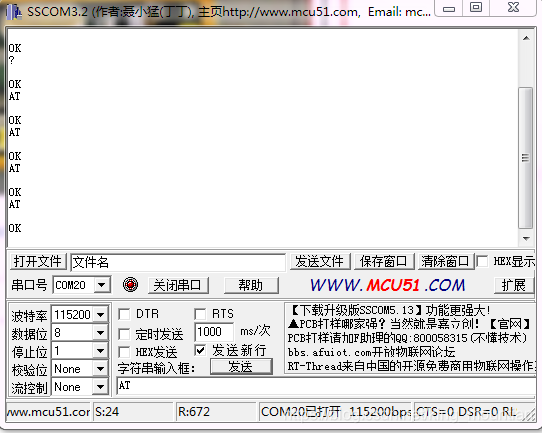

连线完成后，在串口助手输入AT，注意要勾选发送新行，不然AT指令不能被识别。

到这一步之后，说明这个模块连接成功。

此外上电之后，不要太纠结手机能不能搜到模块的wifi信号，一般来说，8266模块刚出厂时默认为STA+AP模式，也就是模式3，但也有可能不是这个模式，也不用着急的，如果AT指令可以用再调就行了，关键还是AT指令这里调到ok。话说我的小米mix2s在我修改模块运行模式之后仍然搜不到模块的wifi，重启，清除缓存什么的搞一遍才能搜到，可能是手机问题吧。。

AT指令返回ok后，就可以用一些AT指令进行配置了，如下：

AT指令注意事项

常用的有：

指令	描述
AT	测试AT启动
AT+RST	重启模块
AT+GMR	查看版本信息

指令	描述
AT+CWMODE	设置WiFi模式（sta/AP/sta+AP）
AT+CWLAP	扫描附近的AP信息
AT+CWJAP	连接AP
AT+CWQAP	与AP断开连接
AT+CWSAP	设置ESP8266 softAP配置
AT+CWLIF	获取连接到 ESP8266 softAP 的 station 的信息

关于WiFi模式这里要说明一下，sta模式下模块相当于客户端，像我们手机平板一样是要去连接路由器的，而AP模式下模块相当于路由器，是发射WiFi被别人连的。ESP8266支持两种模式并存（模块出厂默认的是AP模式）。另外，扫描WiFi指令 AT+CWLAP 只能在sta模式下使用，否则会报ERRO错误， AT+CWJAP 和 AT+CWQAP 指令也同理。
