AutoSAR CAN-FD可变波特率配置

最新推荐文章于 2025-04-02 17:36:16 发布
最新推荐文章于 2025-04-02 17:36:16 发布
阅读量2.7k 收藏 15
点赞数 1
分类专栏： AutoSar Module Introduction 文章标签： CANFD 波特率
原文链接：https://blog.youkuaiyun.com/RichardsZ_/article/details/113990110
版权

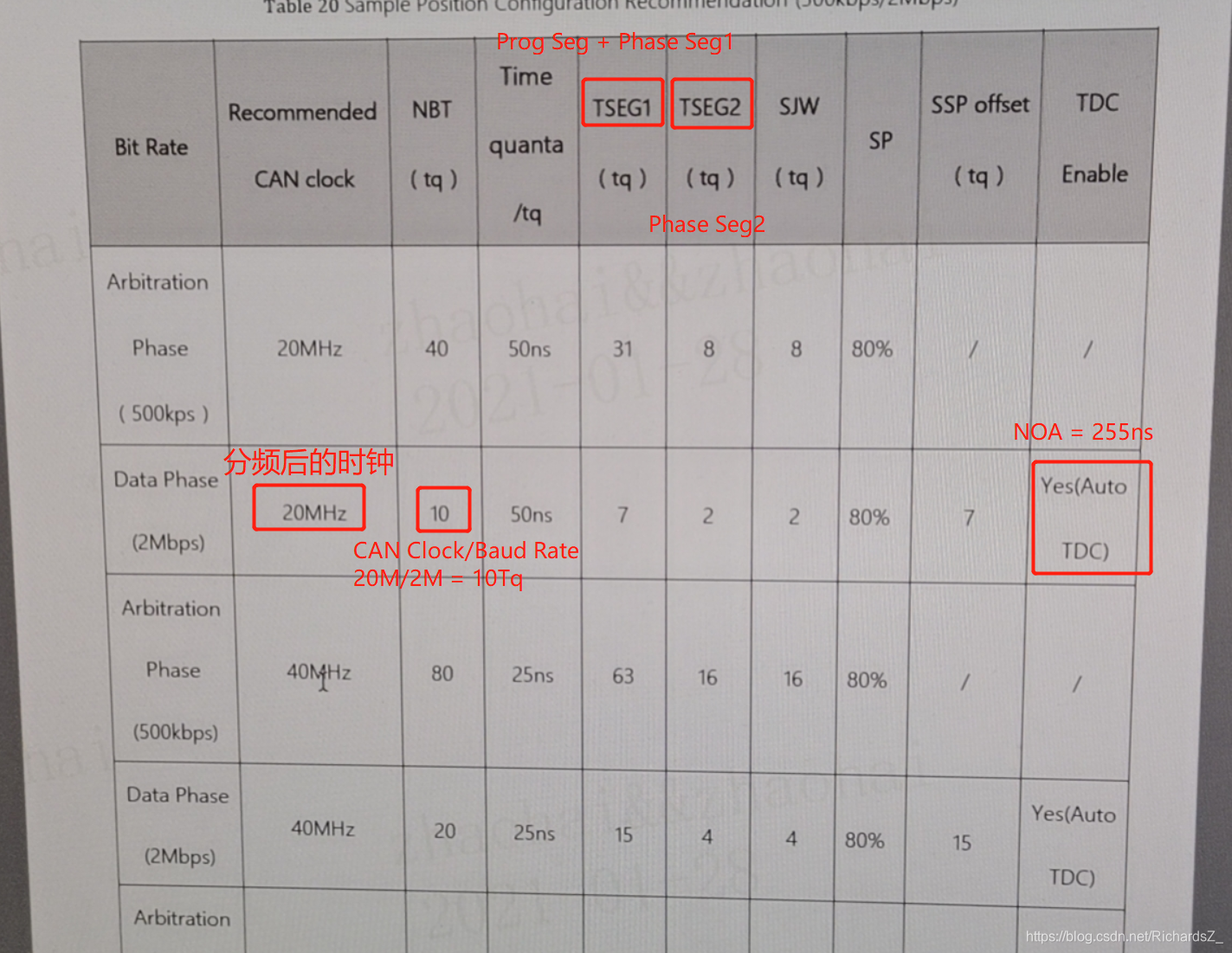

CAN-FD配置需求
NBT(tq) = CAN Clock(MHz) / BaudRate(MHz)
TSEG1 = Prog Seg + Phase Seg1
Phase Seg1在配置时，可以等于Phase Seg2
TSEG2 = Phase Seg2
SJW 大小不能高于Phase Seg1, Phase Seg2

在这里插入图片描述

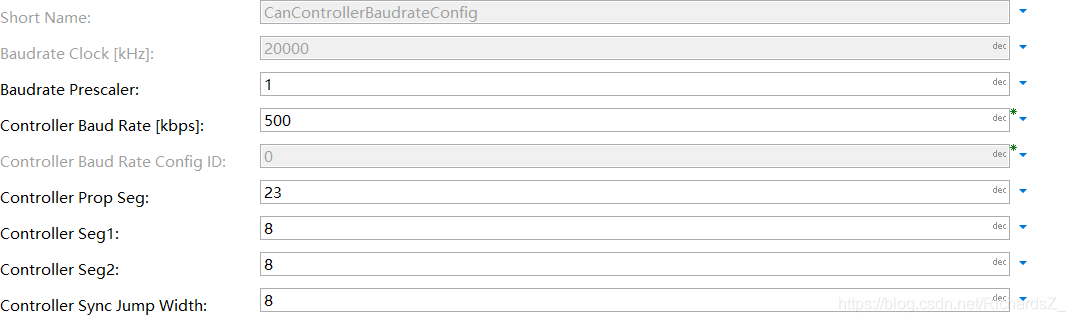

仲裁域波特率配置

在这里插入图片描述

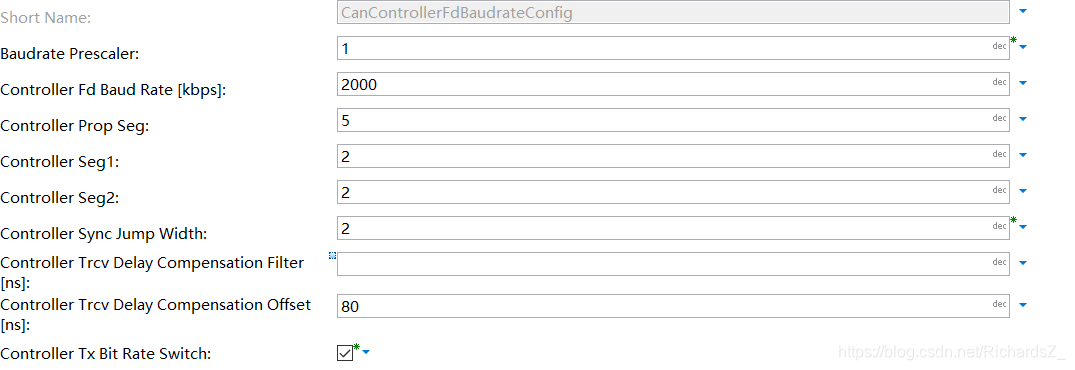

数据域波特率配置

在这里插入图片描述
