hybrid口的小型局域网通信实验（最后有详解通信过程，必看懂）

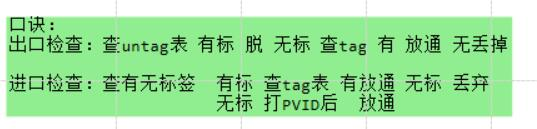

附上hybrid口诀

实验目的

实现在hybrid条件下的全网互通

实验环境

ensp中两台路由、两台二层交换机、四台主机

实验过程

实验思路：
我们对交换机sw1、sw2分别配置两个access口、一个trunk口、一个hybrid口
对路由R1配两个接口的IP地址，以及一个默认路由
对路由R2配两个接口的IP地址，以及一个静态路由
给四台主机IP地址，子网掩码和网关
首先按照下图在ensp中建立拓扑图

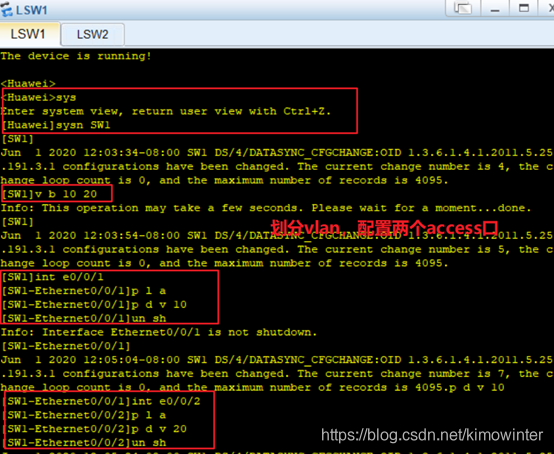

SW1配置命令

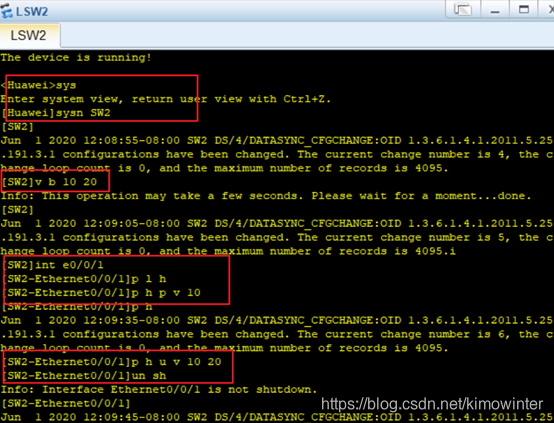

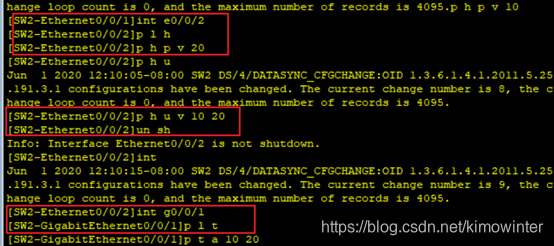

SW2配置命令

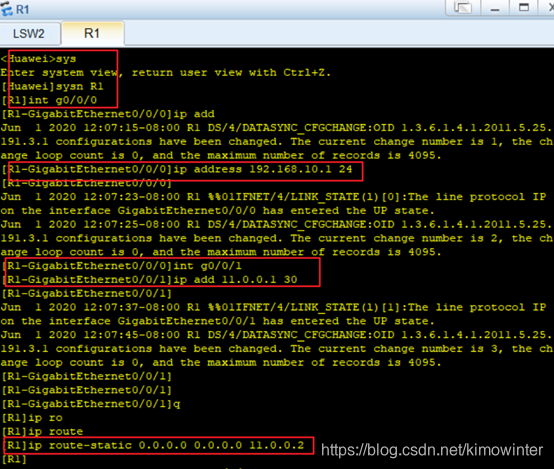

路由R1配置命令

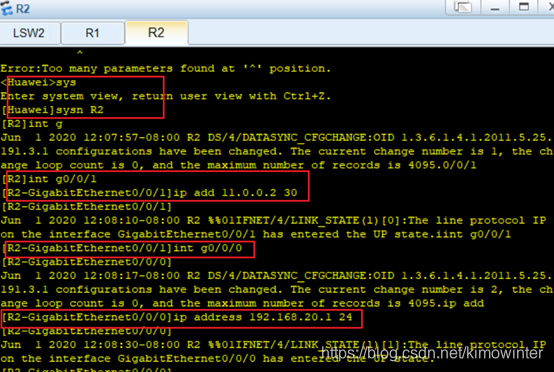

路由R2配置命令


测试阶段

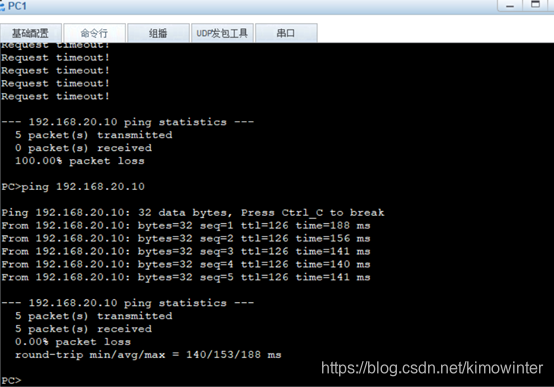

分别是pc1 ping pc2

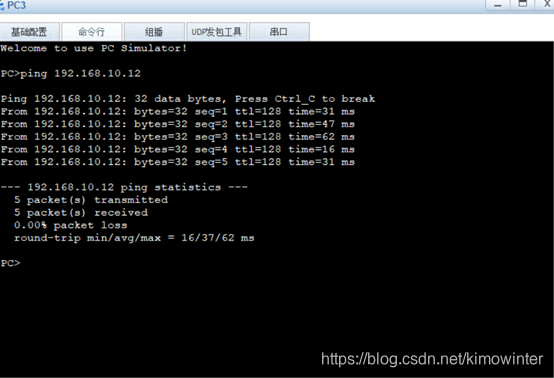

分别是pc3 ping pc4

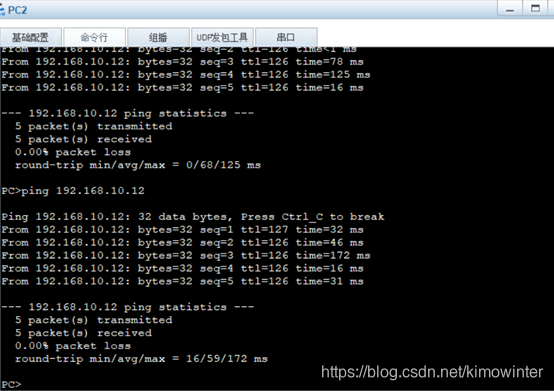

分别是pc2 ping pc4
说明我们的实验成功（此处是全网通）

pc1 ping pc2过程：数据包从pc1进交换机加了vlan10标签，出交换机脱去vlan10标签，进到R1寻路，找到R2网关192.168.20.1，进到交换机SW2，打上pvid20 的标签，通过trunk链路到交换机sw1，脱去标签到达主机pc2.
pc3 ping pc4过程：数据包从pc3进入交换机sw2加标签vlan10，通过trunk链路到sw1，出sw1脱去标签到达路由R1网关192.168.10.1，寻路找到R2网关192.168.20.1，进入sw2时打上pvid20标签，出交换机sw2时脱去标签进pc4.
pc2 ping pc4过程：数据包从pc2出来，贴上vlan20标签进trunk链路传到sw2，出交换机sw2时脱去标签，到达R2网关192.168.20.1开始寻路，找到R1网关192.168.10.1，进入sw1时候打上pvid10标签，通过trunk链路到sw2，出sw2时脱去标签进入pc4.
