简单单臂路由原理与配置

什么是单臂路由？

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（逻辑接口）的方式，实际上并不存在真正物理接口，最终实现原来相互隔离的不同VLAN之间的互相通信。
单臂路由一般交换机连接主机的口为access口，一般交换机连接路由为trunk口。接下来在华为模拟器中进行一个简单的实验来模拟单臂路由实现通信的过程。

实验目的

实现单臂路由的通信

实验环境

ensp软件中一个路由、一个二层交换机、三台主机

实验参数

路由R1：vlan10 192.168.1.0
vlan20 192.168.2.0
vlan30 192.168.3.0
pc1：192.168.1.10 网关：192.168.1.1
vlan10 192.168.1.0/24
pc2：192.168.2.10 网关：192.168.2.1
vlan20 192.168.2.0/24
pc3：192.168.3.10 网关：192.168.3.1
vlan30 192.168.3.0/24

实验过程

按照下图在ensp中建立拓扑图，并为三台主机配置ip，子网掩码和网关

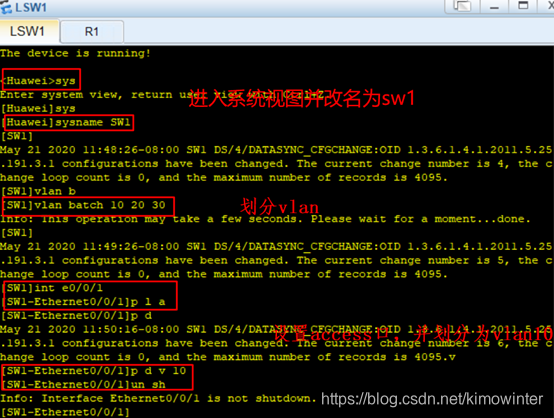

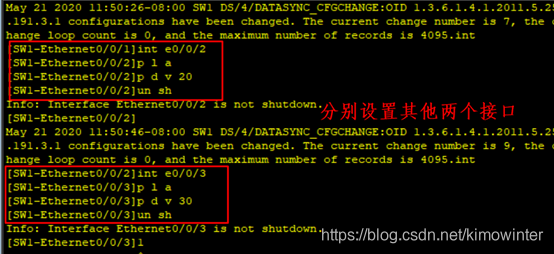

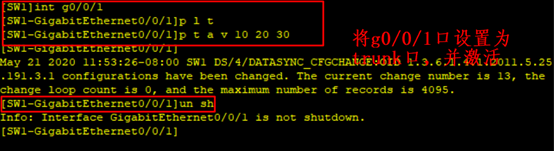

接下来我们来配置sw1

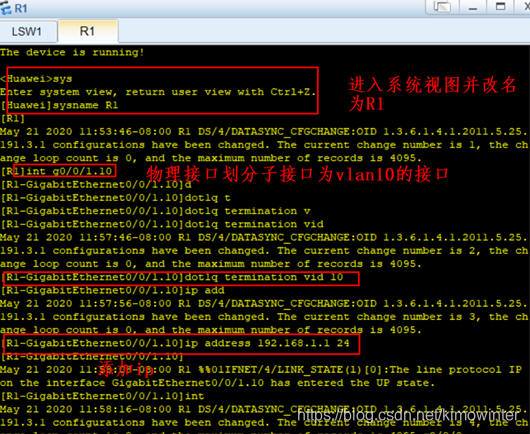

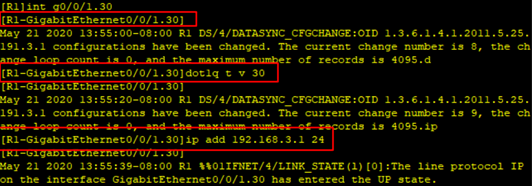

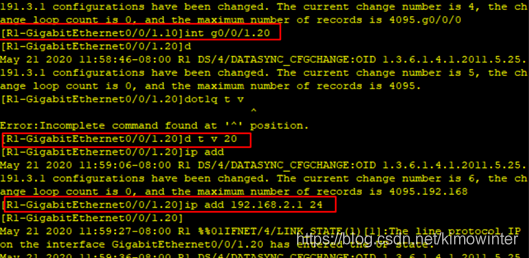

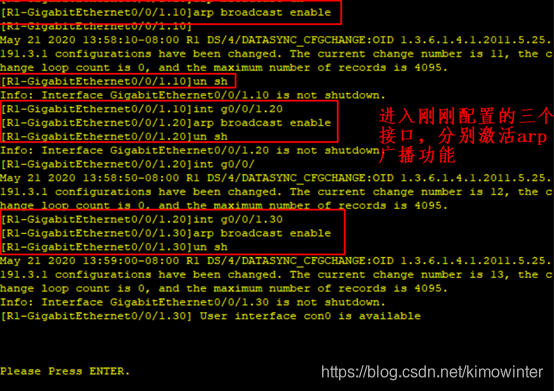

我们接下来设置路由R1

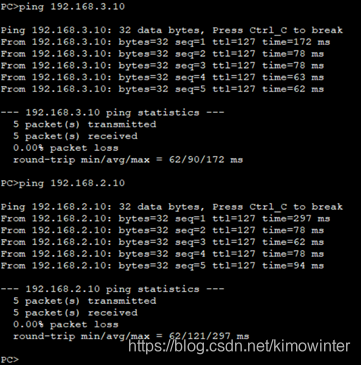

这时候我们就设置好了，我们来测试连通性， 我们用主机pc1去ping其他两台主机，都能通，说明实验目的达成
