低功耗蓝牙的点点滴滴

Physical Layer

蓝牙低功耗也是工作在2.4GHz，为了信号的抗干扰和衰退而采用跳频收发。

支持两种调制方案：

1. 1 Msym/s调制：LE 1M(uncoded data at 1 Mb/s) 、LE Coded
2. 2 Msym/s调制：LE 2M(uncoded data at 2 Mb/s)

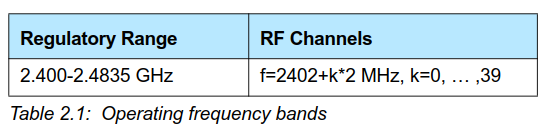

LE系统操作的具体频段和信道：

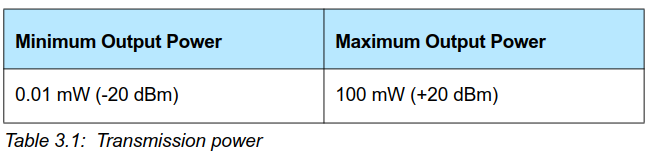

发射功率的范围：

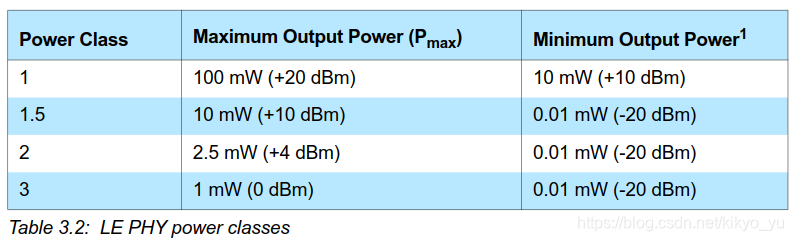

发射功率的级别：

Link Layer

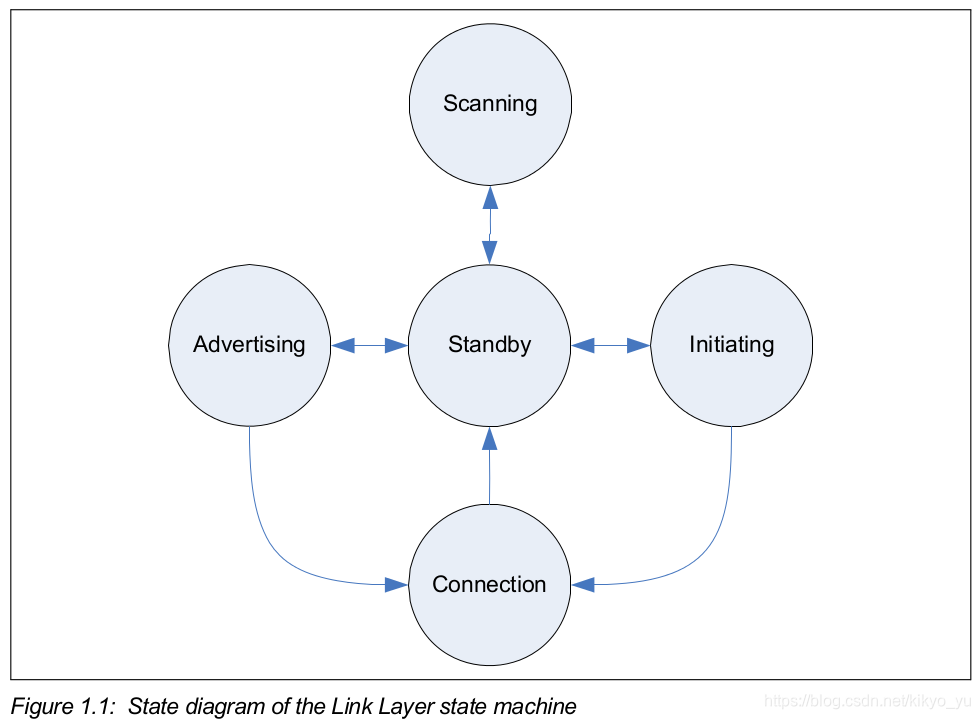

链路层的五种状态：

• Standby State
• Advertising State
• Scanning State
• Initiating State
• Connection State

Device Address:

1. public device address: 也用于BR/EDR Controller

2. random device address: 包含static address和private address

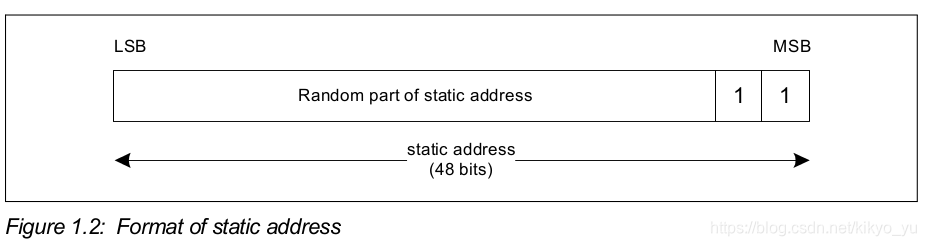

• static device address:

• private device address generation:

包含两个子类型：

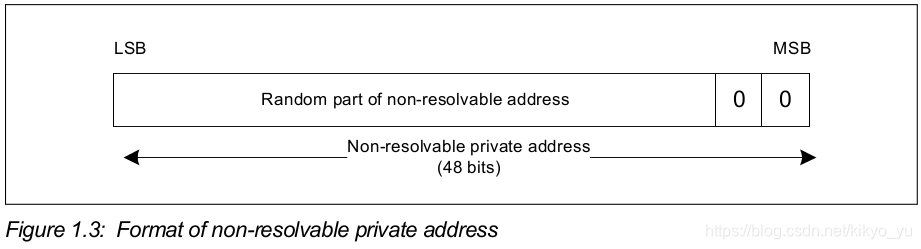

Non-resolvable private address

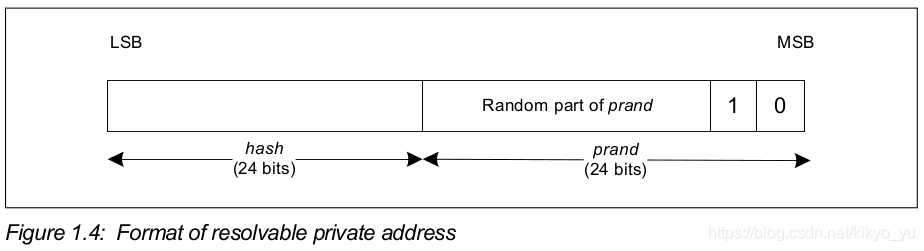

Resolvable private address（*需要local IRK或peer IRK来生成）

• private device address resolution:

Non-resolvable的不可解决

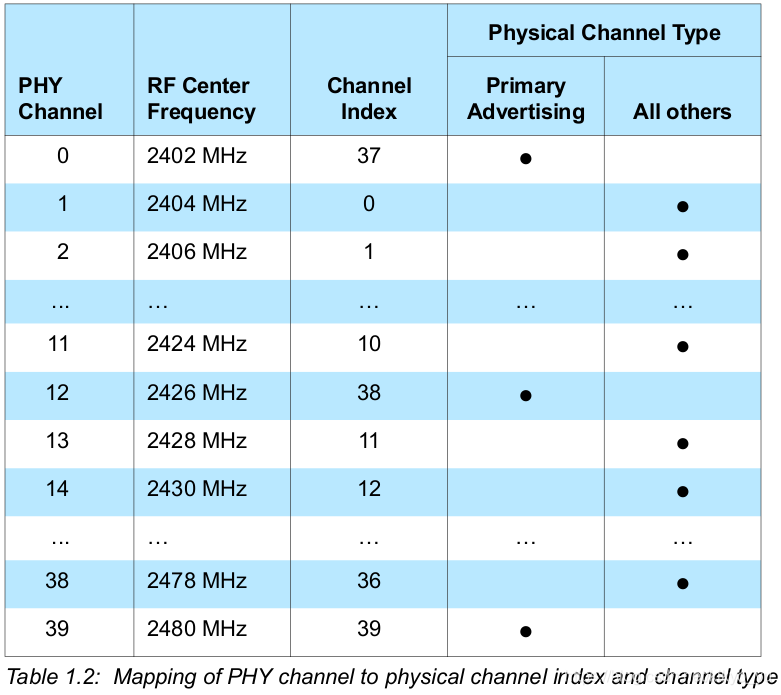

Physical Channel

LE物理信道分为三类：

advertising（40 RF channel, 发现设备、发起连接、广播数据）

• 3 RF channel: primary advertising physical channel
• 37 RF channel: secondary advertising physical channel

periodic

• 使用相同的信道：secondary advertising physical channel

data

• 已连接的设备交互：37 RF channel



AIR INTERFACE PACKETS

两种基本格式：

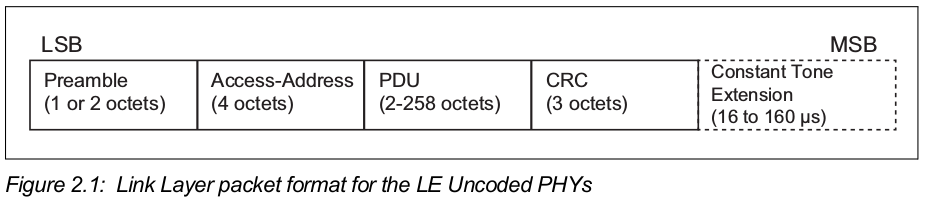

1. LE Uncoded PHYs

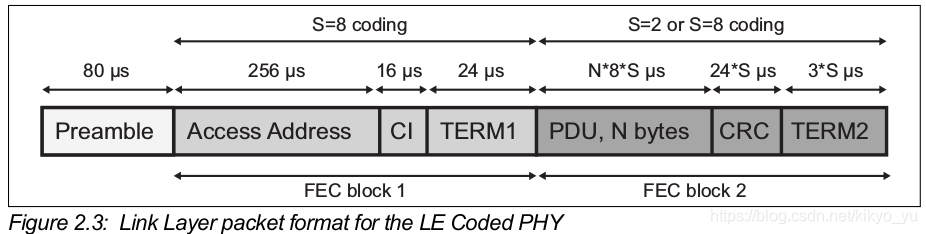

2. LE Coded PHY

为了不使两个独立的设备在相同的物理信道上发生冲突，采用Acess Address来有效避免，它是物理信道的一个属性。

44~2120us(不包含Constant Tone Extension）

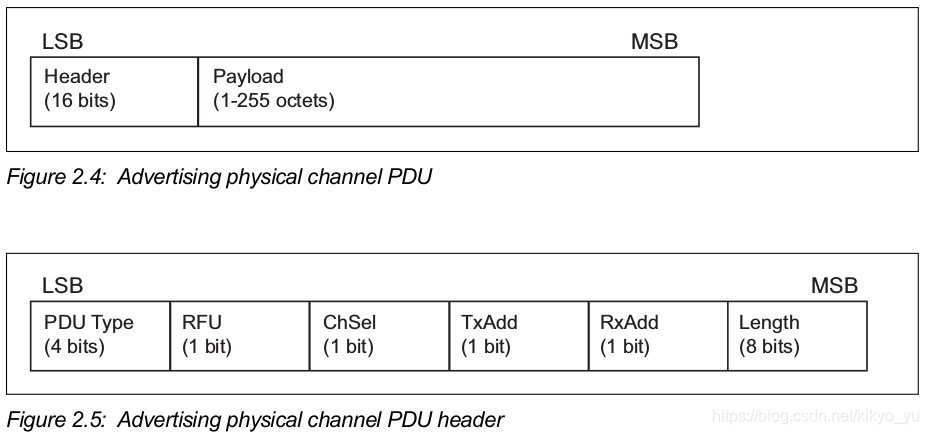

广播物理信道PDU：

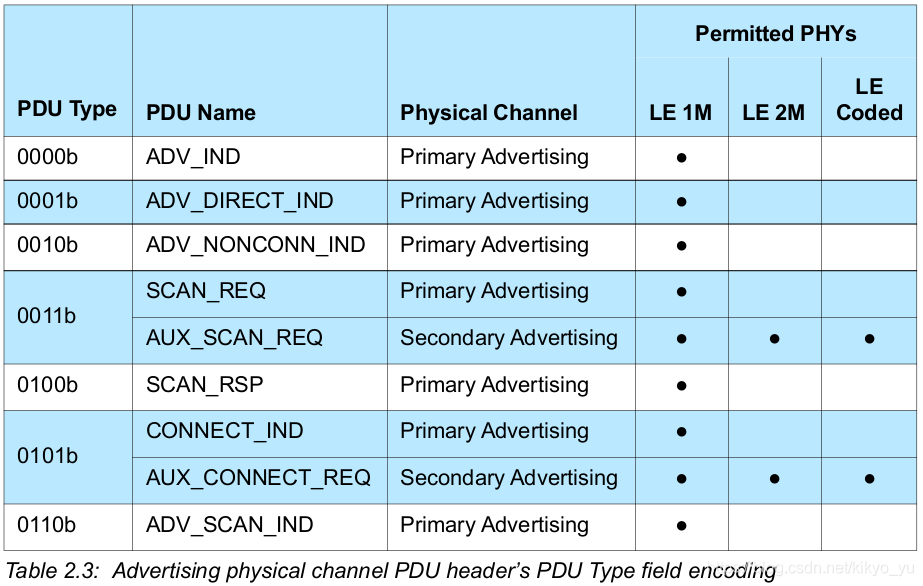

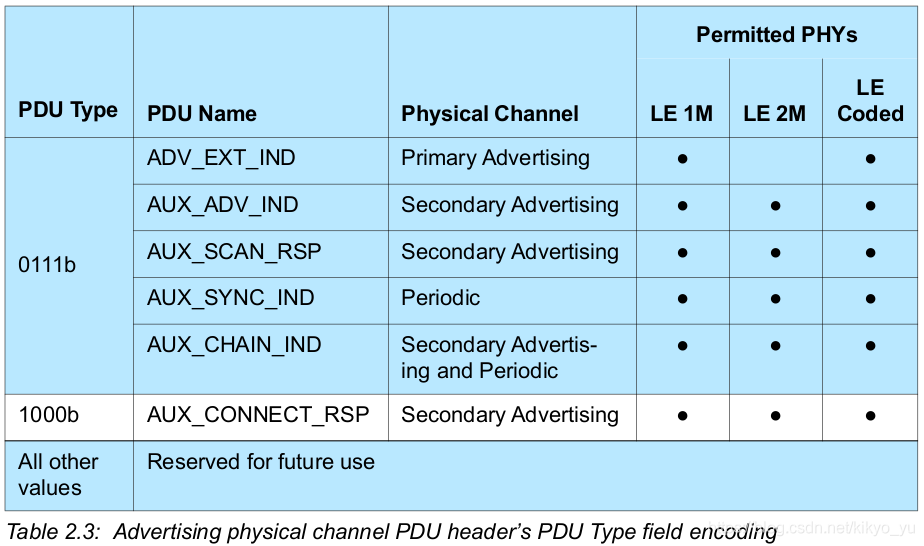

PDU类型如下：

广播PDUs：

Legacy advertising PDUs：

• ADV_IND
• ADV_DIRECT_IND
• ADV_NONCONN_IND
• ADV_SCAN_IND

Extended advertising PDUs:

• ADV_EXT_IND
• AUX_ADV_IND
• AUX_SYNC_IND
• AUX_CHAIN_IND

Scanning PDUs:

• SCAN_REQ
• SCAN_RSP
• AUX_SCAN_REQ
• AUX_SCAN_RSP

Initiating PDUs:

• CONNECT_IND
• AUX_CONNECT_REQ
• AUX_CONNECT_RSP
