本文介绍了I2C通信接口的基本电气特性，包括SDA和SCL引脚定义、传输速率、半双工传输类型、开漏接口、电平范围以及电平转换电路。内容涵盖起始和终止信号的定义、数据格式、主机发送和读取数据的过程，还强调了总线阻抗、并联电容限制和设备数量。I2C常用于板级芯片和近距离通讯，设计时需注意电平转换和上拉电阻的使用。
引脚定义：SDA(数据信号)、SCL(时钟信号)
传输速率：标准时钟100kb/s，快速时钟400kb/s，最快时钟3.4Mb/s
传输类型：半双工

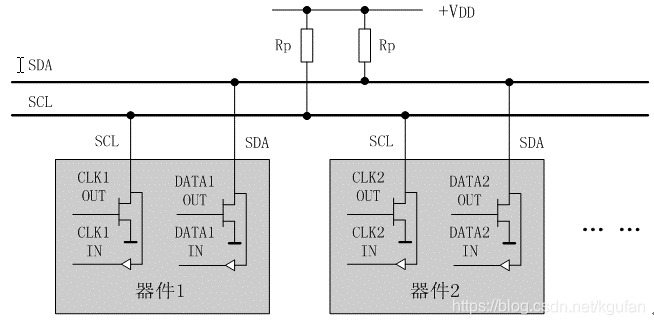

接口类型：开漏（或开集）输出，需要上拉电阻
电平范围：由芯片的电平决定常见1.8V, 3.3V, 5V，不同电平相连需要电平转换。

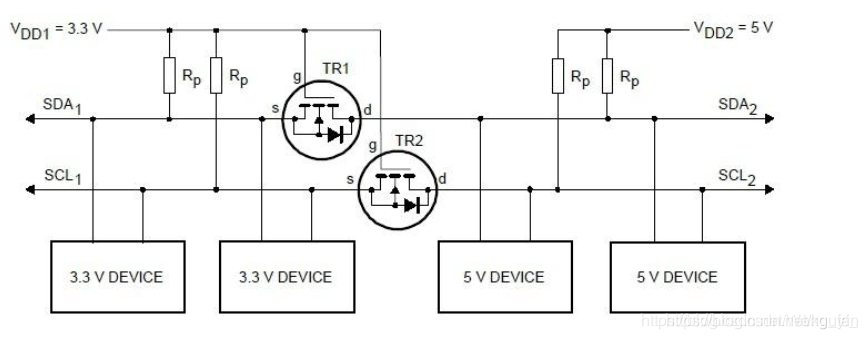

典型电平转换电路：TR1,TR2均为NMOS，Vgate=VDD1, Vth<VDD1, VDD1<VDD2;
电平变化与逻辑关系：

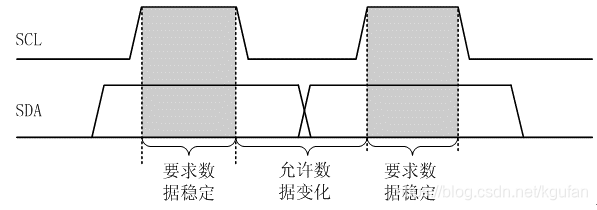

- I2C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，sda处于低电平：传输数据0，sda处于高电平：传输数据1；只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化.
- 起始和终止信号
SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。 - 数据格式
每一个字节必须保证是8
