FMC168-8通道250Msps 16位ADC FMC子卡

板卡介绍

FMC168是一款具有8通道模数转换器(ADC)的FMC卡,具有16bit分辨率,最大采样速率达250Msps。时钟配置芯片为AD9517,可由板载时钟提供参考,也可由外部时钟提供。FMC168采用HPC连接器,输入信号为差分对信号。板载CPLD,用于对AD和时钟芯片的配置,节省了FMC的IO引脚数量。FMC168子卡基于ADS42LB69,具有低功耗和高动态性能,适合于多载波宽带通信应用,也适合应用在需要高采样率、高精度模数转换的场合。

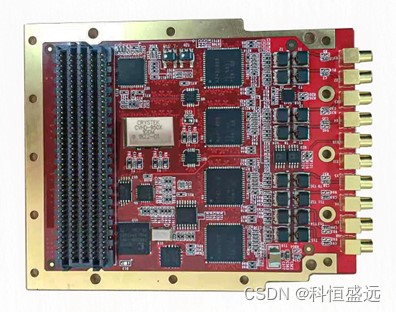

板卡照片

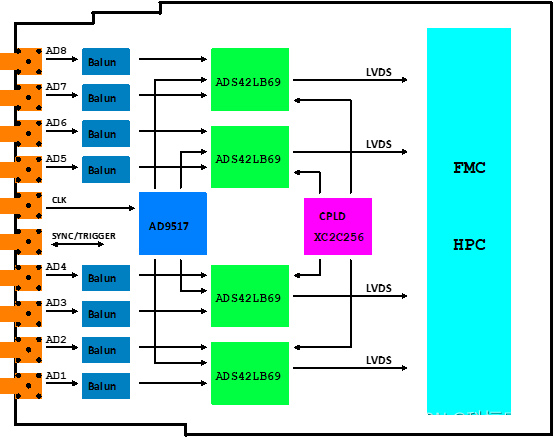

原理框图

技术指标

ADC性能指标:

☆ADC型号:ADS42LB69。

☆8通道16位分辨率,250MSPS采样率。

☆耦合方式:交流耦合。

☆模拟输入带宽:100MHz@3dB、600MHz@10dB。

☆SFDR@170MHz:85dBc。

☆SNR@170MHz:74.9dBFS。

☆ENOB@170MHz:12bits。

☆数据传输:LVDS高速接口。

时钟性能指标:

☆时钟型号:AD9517。

☆支持板载时钟/外部时钟,软件可选择

其他:

☆连接器:MMCX。

☆标准FMC子卡,符合VITA57.1规范。

☆支持外触发或内触发。

☆板载CPLD实现对AD和时钟的配置。

☆板卡尺寸:84.1mm X 69mm。

☆典型功耗:8W。

☆工作温度:-40℃~+85℃。
