RTC（Real-TimeClock)实时时钟为操作系统提供了一个可靠的时间，并且在断电的情况下，RTC实时时钟也可以通过电池供电，一直运行下去。本文以飞凌嵌入式的OK4418-C为例，介绍在Android实时时钟框架。

整体流程介绍
由于实时时钟子系统，硬件抽象层、框架层、应用层、谷歌的android开发包都已经做好，因此此接口的主要设计工作在于rx8010芯片的驱动的实现，包括芯片的初始化及配置时间，读取时间及接入实时时钟子系统等功能。

板子上电以后，内核驱动会初始化rtc芯片rx8010，并生成/dev/rtc0设备文件，注册其设置时间等操作函数。

进入android系统后，点击设置界面的设置时间，应用程序会调用框架层闹钟管理服务的设置时间的接口，框架层会调用硬件抽象层的设置时间接口，硬件抽象层会打开/dev/rtc0设备文件并调用其ioctl函数，内核层实时时钟子系统将调用实时时钟芯片驱动的设置时间函数，内核驱动层实时时钟芯片驱动调用设置时间的函数，设置实时时钟芯片的对应寄存器。

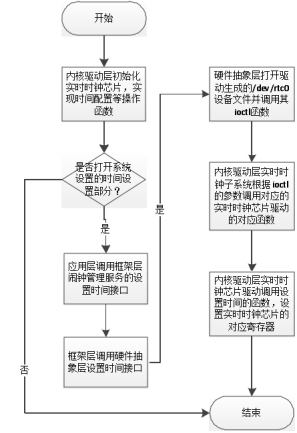

流程图说明

成/dev/rtc0设备文件，注册其设置时间等操作函数。进入android系统后，点击设置界面的设置时间，应用程序会调用框架层闹钟管理服务的设置时间的接口，框架层会调用硬件抽象层的设置时间接口，硬件抽象层会打开/dev/rtc0设备文件并调用其ioctl函数，内核层实时时钟子系统将调用实时时钟芯片驱动的设置时间函数，内核驱动层实时时钟芯片驱动调用设置时间的函数，设置实时时钟芯片的对应寄存器。

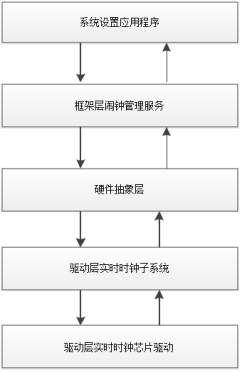

基本逻辑图如下：
