语音

语音

声音作为一种机械波，其基本物理属性是频率和振幅。频率指振动的快慢。振幅是指声波在某个位置上的瞬时强弱。有时候，人们用音高、音质和音强来描述声音的基本特征。实际上，这三个特征都归结为频率和振幅这两个基本属性。其中音高、音质与频率相关。

所谓分贝，是指两个相同的物理量（例A1和A0）之比取以10为底的对数并乘以20（或10），即N = 20lg(A1/A0) 。通常，我们以20微帕斯卡（μPa）为基准值来度量其他声音的强弱，例如，火箭发射时产生的声音压力是2000帕斯卡，因此，其分贝值就是log20(2000/20x10-6)，即160分贝。



采样频率：单位时间内采集的样本数，是采样周期的倒数。

常见的一些采样频率：CD-Audio 采样频率为44.1kHz,一般网络和移动通信采样的音频采样率为8KHz

量化深度：表示一个样本的二进制的位数，即样本的比特数。一般的网络音频（移动通信）应用采用了8位的量化深度，CD音频的量化深度则是16比特，而有些高级数字音频系统采用了32位的量化深度。

总之，采样是时间上的离散化，而量化则是空间上的离散化。



编码：PCM编码，增量调制编码

PCM编码（脉冲编码调制）的量化分为两种：一种是均匀量化（又称为线性量化），另一种称为非均匀量化(非线性量化)

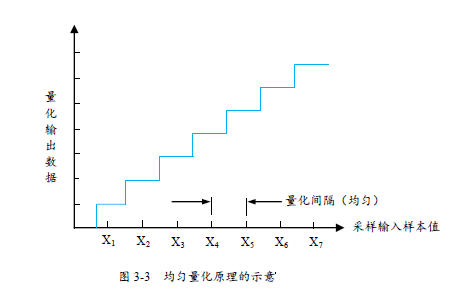

均匀量化如下图

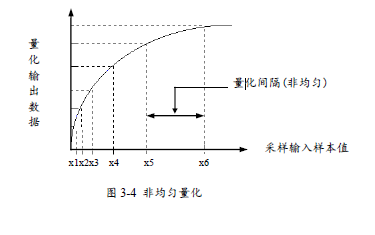

业界广泛采用了两种非均匀量化，一种称为μ律压扩（μ-Law）技术，另一种称为A律压扩（A-Law）技术。

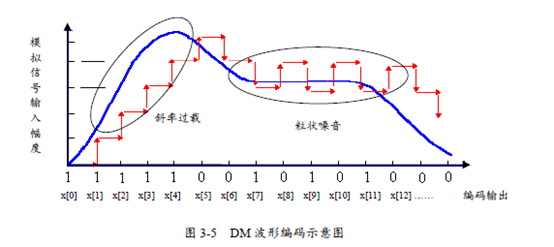

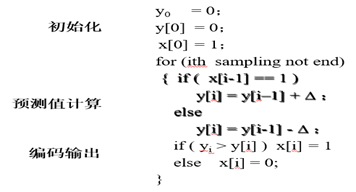

增量调制编码

连续的1表示信号在上升，每次上升一个Δ；连续的0表示信号在下降，每次下降一个Δ；在信号的平缓部分，编码输出表现为0和1的交错，即数字化信号以阶跃Δ的大小上下起伏，用以记录模拟波形的平缓变化（对DM编码来说只能这样做）。



WAVE波形音频文件

WAVE文件，又称波形音频文件，是一种最为重要的用于存储PCM编码的数字音频数据的文件。WAVE文件作为多媒体应用中广泛使用的声波文件格式之一，是以RIFF格式为标准的。RIFF是英文Resource Interchange File Format的缩写，一个WAVE文件的最开头四个字节便是"RIFF"。WAVE文件是由若干个Chunk（可以翻译为块）组成的。按照在文件中的出现位置，它们分别是RIFF WAVE Chunk、Format Chunk、 Fact Chunk（可选）和Data Chunk。这四个块（Chunk）的排列方式如图4-1所示。

RIFF WAVE Chunk ID = 'RIFF' RiffType = 'WAVE'

Format Chunk ID = 'fmt '

Fact Chunk(optional) ID = 'fact'

Data Chunk ID = 'data'



除了Fact Chunk外，其他三个Chunk是必须具有的。我们看到，每个Chunk有各自的ID，均位于Chunk最开始的位置。ID作为标识，均为4个字节，实际上是4个字符，如"RIFF"。这4个字符合在一起被称为"四字符码"（ Four Character Code，FCC）。用"四字符码"作块ID，是RIFF文件的重要特点。紧跟在ID后面的是Chunk大小（注意，实际上是去除ID和Size所占的字节数后剩下的其他字节数），占4个字节，其中低字节表示数值低位，高字节表示数值高位。

下面具体介绍各个Chunk的内容。所有数值表示均为低字节表示低位，高字节表示高位。

RIFF WAVE Chunk

以"RIFF"作为标识，然后紧跟着为size字段，该size是整个wav文件大小减去ID和Size所占用的字节数，即FileLen - 8 = Size。然后是Type字段，为'WAVE'，表示是wav文件。

字段名称	所占字节数	具体内容
ID	4 Bytes	"RIFF"
Size	4 Bytes	由数据决定
Type	4 Bytes	"WAVE"



Data Chunk

Data Chunk 是真正保存 wav 数据的地方，以'data'作为该 Chunk 的标示。然后是数据的大小。紧接着就是 wav 数据。





字段名称	所占字节数	具体内容
ID	4 Bytes	'data'
Size	4 Bytes	音频数据的大小
data	最大不超过 size 所能表示的字节数	音频数据，是文件的主体

根据 Format Chunk 中的声道数以及采样 bit 数，wav 数据的 bit 位置可以分成以下 4 种形式

单声道 8bit 量化	样本 1	样本 2	样本 3	样本 4
	声道 0（左）	声道 0（左）	声道 0（左）	声道 0（左）
双声道 8bit 量化	样本 1		样本 2
	声道 0（左）	声道 1(右)	声道 0（左）	声道 1(右)
单声道 16bit 量化	样本 1		样本 2
	声道 0（左） (低位字节)	声道 0（左） (高位字节)	声道 0（左） (低位字节)	声道 0（左） (高位字节)
双声道 16bit 量化	样本 1
	声道 0（左） (低位字节)	声道 0（左） (高位字节)	声道 1（右） (低位字节)	声道 1（右） (高位字节)

双声道

将转码输出配置为未压缩的PCM格式音频，

即采样频率为44.1kHz、量化深度为16bits、双声道的波形音频，那么，缓冲区中的音频数据将按图4-39所示的方式排列。

	样本 1				样本 2			…
左声道低位字节	左声道高位字节	右声道低位字节	右声道高位字节	左声道低位字节	左声道高位字节	右声道低位字节	右声道高位字节	…

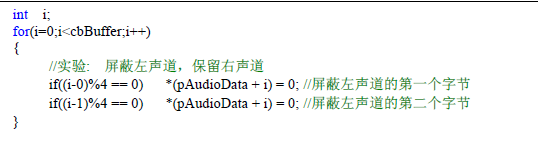

现在我们利用pAudioData指针来做一项实验，即利用指针pAudioData，将输出PCM音频的左声道字节全部改写为0。这样，读者播放输出音频文件，将只能听到右声道的声音。这项实验有助于读者理解左右声道的概念。

混声

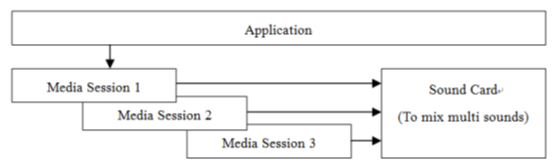

采取创建多个Media Session的技术路线即可实现上述目标。图4-26描述了多Media Session播放多音频文件的基本原理

我们利用三个Media Session同时启动三个音频文件的播放，三个声音都能够被听到。实际上，最后听到的声音，是一个混合后的声音，这是通过硬件（声卡）混声器（Mixture）实现的。需要指出的是，上述多音频文件播放的基本原理，正是游戏、动画等多媒体应用中的基本技术。理解这一点非常有用，读者今后完全可以利用该方法尝试开发类似的应用。





音频信号的三种编码方式

波形编码，参数编码，混合编码
