用四张图说清楚Go程序调度的本质

首先抛出本文的结论：Go 调度的本质是一个生产-消费流程。这是参加曹春晖的Go训练营时，大佬给出的结论。

生产者-消费者

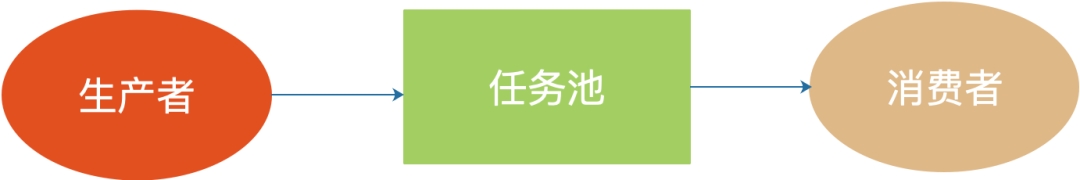

生产者-消费者模型

我们平时用 Go 最爽的一点莫过于用一句 go func(){}() 就启动了一个 goroutine 来并发地执行任务。这比用 C/C++ 启动一个线程并发地去执行任务方便太多。这句代码实际上就生产出了一个 goroutine，并进入可运行队列，等待和 m 来找它从而可以得到运行。

熟悉 GMP 模型的朋友都知道，goroutine 最终在 m 上得以执行，因为操作系统感知不到 goroutine，它只能感知线程，并且线程可以看成是 m。

所以，m 拿到 goroutine 并运行它的过程就是一个消费过程。

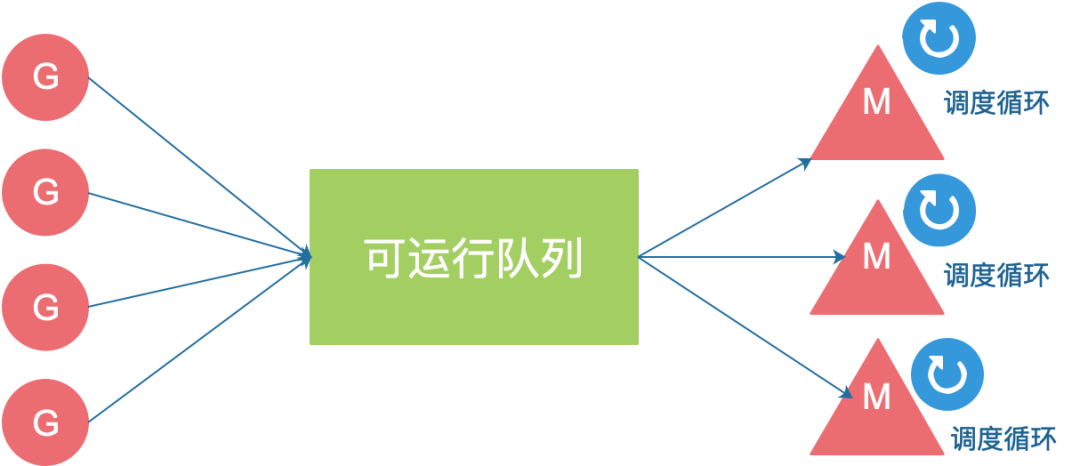

生产-消费过程

生产过程——三级队列

生产出的 goroutine 需要找一个地方存放，这个地方就是可运行队列。在 Go 程序中，可运行队列是分级的，分为三级：

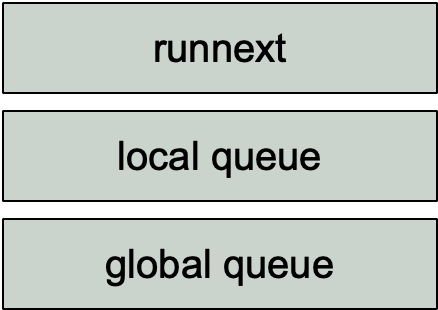

三级可运行队列

runnext 实际上只能指向一个 goroutine，所以它是一个特殊的队列。

那把 goroutine 放到哪个可运行队列呢？看情况。

首先，如果 runnext 为空，那么 goroutine 就会顺利地放入 runnext，接下来，它会以最高优先级得到运行，即优先被消费。

如果 runnext 不为空，那就先负责把 runnext 上的 old goroutine 踢走，再把 new goroutine 放上来。具体踢到哪里呢？又得分情况。

local queue 是一个大小为 256 的数组，实际上用 head 和 tail 指针把它当成一个环形数组在使用。如果 local queue 不满，则将 runnext 放入 local queue；否则，P 的本地队列上的 goroutine 太多了，说明当前 P 的任务太重了，需要减负，因此需要得到其他 P 协助。从而，将 runnext 以及当前 P 的一半 goroutine 一起打包丢到 global queue 里去。

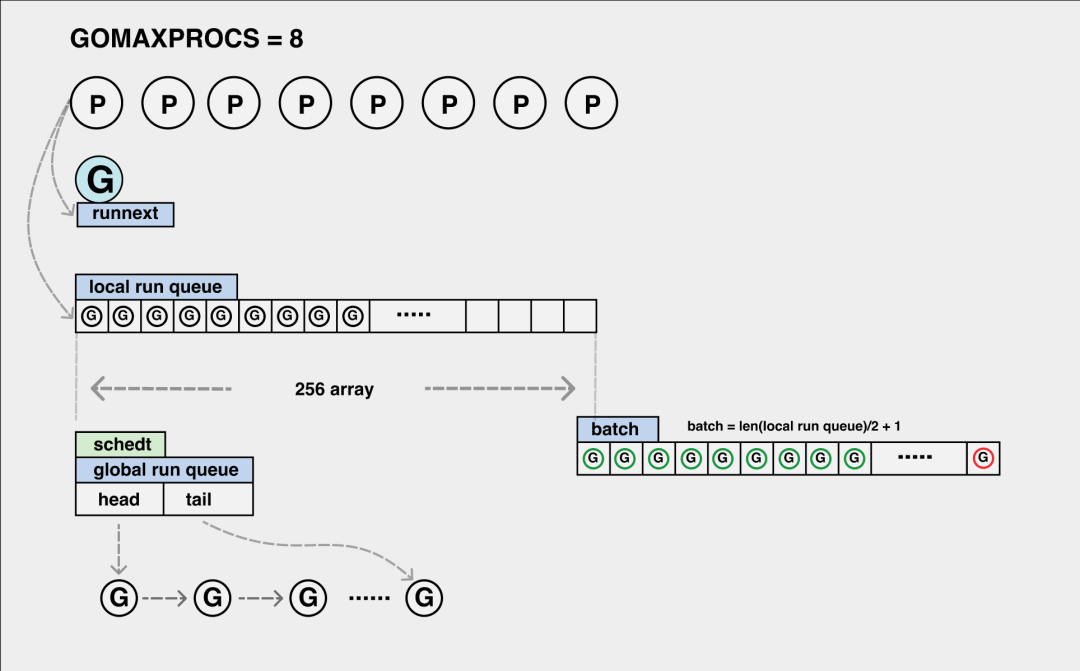

当然，这部分课程里有非常生动的动画，这里贴一个截图大家感受一下：

生产者动画

消费过程——调度循环

之前的文章里也讲到过调度循环是咋回事，它实际上就是 Go 程序在启动的时候，会创建和 CPU 核心数相等个数的 P，会创建初始的 m，称为 m0。这个 m0 会启动一个调度循环：不断地找 g，执行，再找 g……

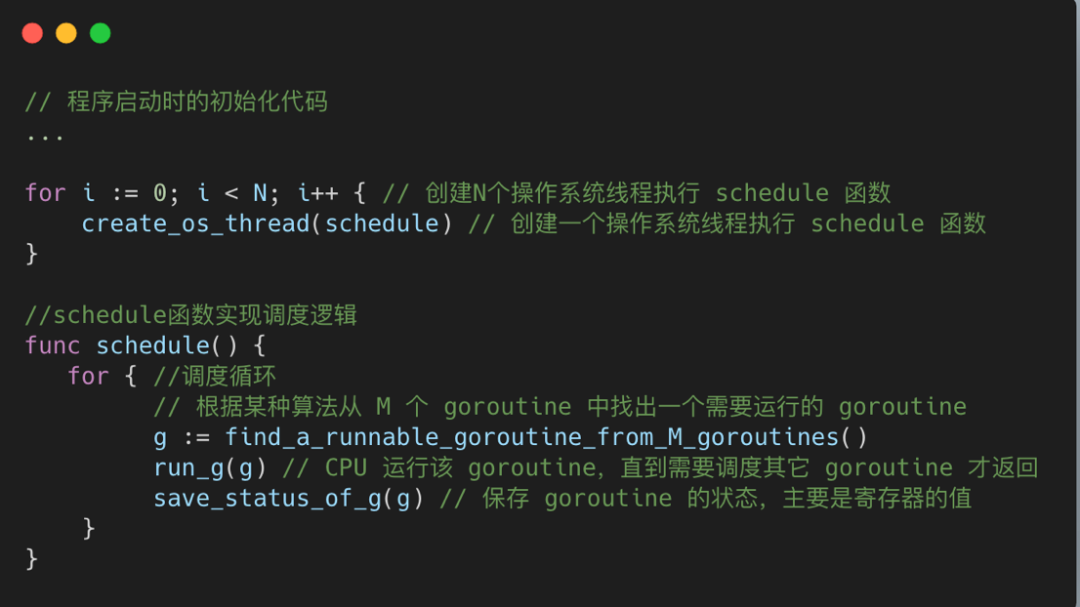

伪代码是这样的：

调度循环

随着程序的运行，m 更多地被创建出来，因此会有更多的调度循环在执行。

那边生产者在不断地生产 g，这边 m 的调度循环不断地在消费 g，整个过程就 run 起来了。

找 g 的过程中当然也是从上面的三级队列里找：

先看 runnext，再看 local queue，再看 global queue。当然，如果实在找不到，就去其他 p 去偷。

总结

今天的文章只用记住一个观点：Go 调度的本质是一个生产-消费流程。这个观点非常新颖，之前我没有从哪篇文章看到过，这是曹大自己的感悟。

---
