RTK调试所用的一些指令

本文详细介绍了RTK无线网络调试过程中涉及的指令,包括调整传输功率、切换加密模式、关闭swqueue、禁用TDMA DIG、调整DIG、设置EDCA参数、启用特殊功能、检查自适应性、固定速率以及记录RSSI和Sniffer日志等关键步骤。

1、调整tx_power相关指令:

a、針對有k過的板子進行power的調整

# iwpriv wlan0 shift_pwr_idx add,2 //Power增加1dB

# ifconfig wlan0 down up

# iwpriv wlan0 shift_pwr_idx sub,4 //Power減少2dB

# ifconfig wlan0 down up

b、開關Tx Power Control

iwpriv wlan0 set_mib tx_pwr_ctrl=0

ifconfig wlan0 down up

c、关闭txpwrlmt

setmib disable_txpwrlmt 1

ifconfig wlan0 down up

d、关闭TX2PATH

iwpriv wlan0 set_mib tx2path=0

ifconfig wlan0 down up

2、确认一下加密模式:wpa2-aes

尝试设置成不加密会不会变好。

cat /proc/wlan0/mib_auth

3、尝试将swqueue关闭:

setmib swqen 0    (iwpriv wlan0 set_mib swqen =0)

ifconfig wlan0 down up

4、禁用TDMA DIG

(如果AP和STA相距沒有很遠的話)

iwpriv wlan0 set_mib original_dig_restore=1

 ifconfig wlan0 down up

5、DIG调整:

首先先打开rssi dump log信息,查看FA周围干扰情况来调整DIG:

(以下wlan0、wlan1按照具体板子注意修改)

rssi打开指令:

rssi 1 (iwpriv wlan0 set_mib rssi_dump=1)

或者:rssi1 1 (iwpriv wlan1 set_mib rssi_dump=1)

调整DIG指令:

2.4G

iwpriv wlan1 set_mib dig_enable=0

ifconfig wlan1 down up

iwpriv wlan1 write_reg b,c50,20 //ob c50 20//嘗試1c 20 30 36 3e

iwpriv wlan1 write_reg b,c58,20 //ob c58 20//嘗試1c 20 30 36 3e

5G:

iwpriv wlan0 set_mib dig_enable=0

ifconfig wlan0 down up

iwpriv wlan0 write_reg b,c50,20 //ob c50 20//嘗試1c 20 30 36 3e

iwpriv wlan0 write_reg b,e50,20 //ob e50 20//嘗試1c 20 30 36 3e

6、调整edca参数:

关闭txop:

iwpriv wlan0 set_mib manual_edca=1

ifconfig wlan0 down up

idd 508

od 508 321f <--抢快

od 508 642b  <--默认值

修改txop:

2.4G

od 508 3f642b

od 508 5e642b

5G

od 508 138642b

od 508 300642b

7、TX special function check (TXBF/STBC/LDPC)

ifconfig wlan0 down up

iwpriv wlan0 set_mib txbf=1

iwpriv wlan0 set_mib stbc=1

iwpriv wlan0 set_mib ldpc=1

8、check adaptivity

默认值0:getmib adaptivity_enable

setmib swqen 0    (iwpriv wlan0 set_mib adaptivity_enable=2)

ifconfig wlan0 down up

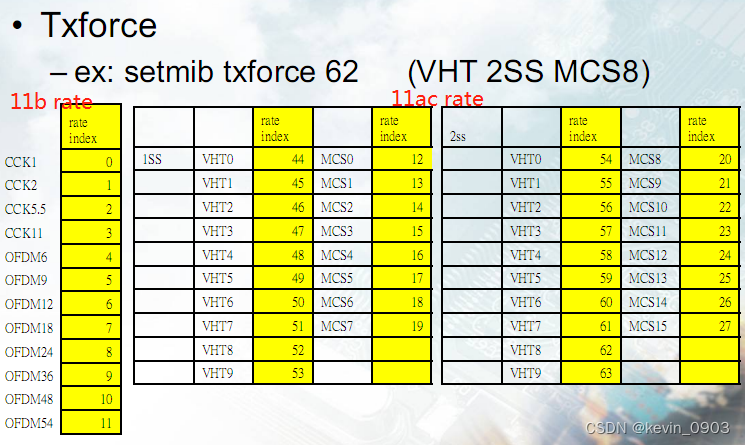

9、固定速率:fix rate:

txforce 255是关闭 :iwpriv wlan0 set_mib txforce=255

不需要wlan down up

iwpriv wlan0 set_mib txforce=XX

10、记录rssi log和sniffer log

抓取sta_info信息:

97fnt:

cat /proc/wlan0/sta_info

97fn+8812brh:

cat /proc/wlan0/sta_info    cat /proc/wlan1/sta_info

rssi log

rssi 1    (iwpriv wlan0 set_mib rssi_dump=1)

rssi1 1    (iwpriv wlan1 set_mib rssi_dump=1)

sniffer log

现场测试环境:抓取一下,无线网卡与AP的连接过程的sniffer无线封包。

DUT穿墙测试过程的sniffer无线封包。

竞品对比测试时候穿墙测试过程的sniffer无线封包。
