altium designer中怎样画任意角度的线

最新推荐文章于 2025-07-18 15:26:52 发布
转载 最新推荐文章于 2025-07-18 15:26:52 发布 · 3.4w 阅读 · 15

本文提供了一种方法来调整PCB编辑器的交互布线设置，包括去除限制TO90/45的选项，并指导如何通过键盘快捷键在不同布线模式间切换。

1.检查设置是否正确

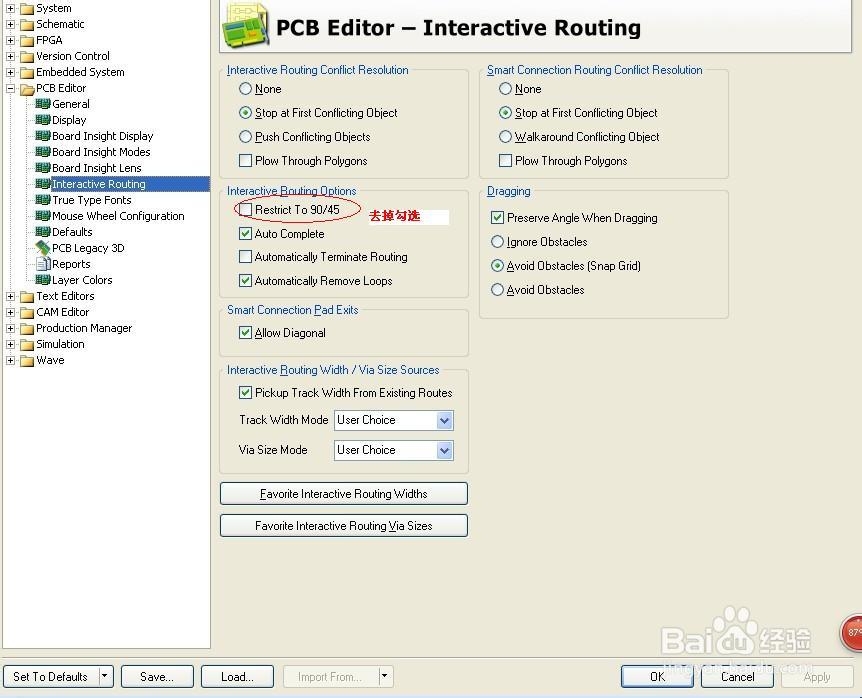

打开preferences-PCB Editor-Interactive Routing-Interactive Routing Options-Restrict TO 90/45去掉勾选项,点击OK即可。如下图

2.按下shift+空格；即可切换画线模式，切换过程中会出现90度直角、45度角、椭圆形角、任意角度等，自己根据需要切换吧！
