找到你设置的外网口（Untrust），比如SSG5中

点击Edit在Properties中找到VIP点击

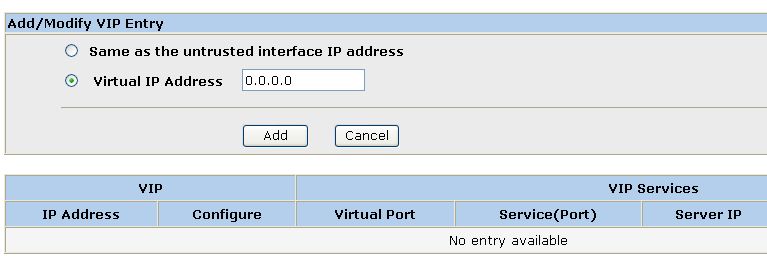

如果你有多个外网IP地址，你可以选择填入你的Virtual IP Address如果ISP只给你一个或者你通过PPPOE方式你可以选择Same as the untrusted interface IP address（与外网口相同的IP地址）点击ADD按钮

然后你找到

点击会出来设置菜单

你可以根据你的需要填入你虚拟的IP端口，需要的服务，内网的IP地址点击OK然后就是要增加一条策略了。在Policies中增加一条Untrust到Global的策略

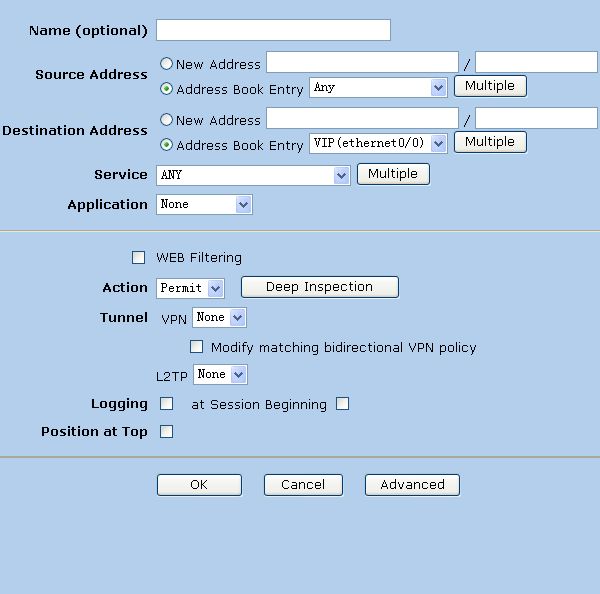

按照图示修改

源地址是ANY，目标地址为前面设置的VIP

其他根据自己的需要修改，可以选择为Permit 其他为None。至此端口映射(VIP)就做好了。两个注意点

1、要用外网口IP做VIP来架设WEB服务的话，必须把默认的WEBUI管理端口80改成其它的。这样才不会冲突。

2、在untrust zone的接口上配好VIP后，需要设置相关的策略。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
为Untrust 区段中的接口设置 VIP 将在 Global 区段通讯簿中生成一条条目。不管接口属于哪个区段，Global 区段通讯
簿保留所有接口的全部 VIP。可使用这些 VIP 地址充当任何两个区段之间策略的目的地地址。
范例：配置虚拟 IP 服务器
在本例中，将接口 ethernet1 绑定到 Trust区段并分配 IP 地址为 10.1.1.1/24。将接口 ethernet3 绑定到Untrust 区段并分配 IP 地址为 210.1.1.1/24。
然后，在 210.1.1.10 配置 VIP，以将入站 HTTP 信息流转发至地址为 10.1.1.10 的 Web 服务器，并且创建一个策略，允许信息流从Untrust 区段到达 Global 区段的 VIP。
由于 VIP 与Untrust区段接口 (210.1.1.0/24) 在相同的子网中，因此无需为从Untrust区段到达它的信息流定义路由15。此外，VIP 将信息流转发到的主机不需要通讯簿条目。所有安全区段都在 trust-vr 路由选择域中。
参考配置过程：
修改webui管理端口：
WebUI
1. Configuration > Admin > Management：在“HTTP Port”字段键入 8080，然后单击 Apply。

命令行CLI配置：（webui界面的配置过程就不详细写了）

安全区段接口
1. set interface ethernet1 zone trust
2. set interface ethernet1 ip 10.1.1.1/24
3. set interface ethernet3 zone untrust
4. set interface ethernet2 ip 210.1.1.1/24
VIP
5. set interface ethernet3 vip 210.1.1.10 80 http 10.1.1.10
策略
6. set policy from untrust to trust any vip(210.1.1.10) http permit
7. save
