综科ZKC-2R1G网关两地通过阿里云数据转发技术分享

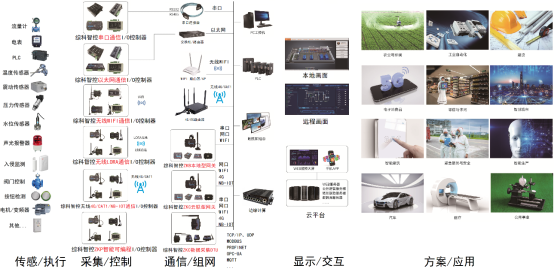

 组网总览



ZKC-2R1G网关功能及组网模式

ZKC-2R1G功能介绍

       ZKC-2R1G的功能是可以采集客户设备上的串口RS232/RS485的数据并打包成MQTT格式传输到云平台。

ZKC-2R1G组网模式

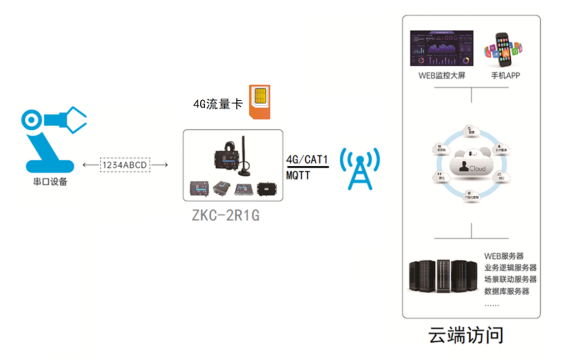

数据采集模式

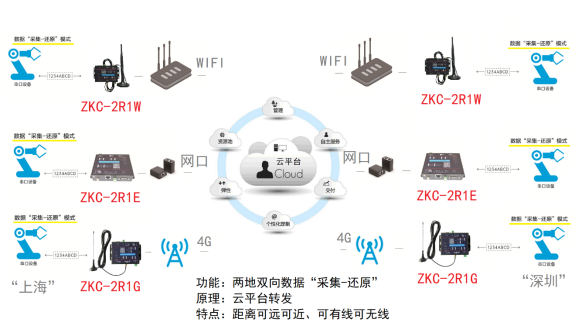

云平台转发点对点远程数据“采集-还原”模式

 ZKC-2R1G产品外观及规格参数

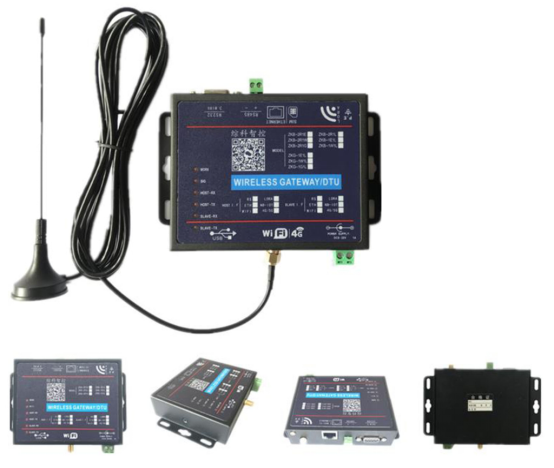

产品外观

 规格参数

4G接口	功能：	MQTT连接云平台
	规格：	支持移动、联通、电信CAT-1
	天线接口：	吸盘天线、SMA接头(外螺纹内孔)
	无线功率：	TD-LTE Band 38/39/40/41 +23dBm(Power class 3) FDD-LTE Band 1/3/5/8 +23dBm(Power class 3) GSM Band 8 +33dBm(Power class 4) GSM Band 3 +30dBm(Power class 4)
	SIM/USIM 卡：	标准6 针SIM卡接口，3V/1.8V SIM 卡
	通信指示灯：	HOST-RX数据接收指示灯、HOST-TX数据发送指示灯
	通信协议：	MQTT
串口接口	串口个数：	通用串口RS232C(1个)+RS485两线(1个) 注意：同一时间只能选择其中一个做通讯收发
	通信参数：	9600-115200、8位数据位、无校验、1位停止位
	通信指示灯：	SLAVE-RX数据接收指示灯、SLAVE-TX数据发送指示灯
	通信协议：	Modbus-RTU 、 其他协议走透传功能
供电规格	供电要求：	9~28VDC@1A    纹波≤100mV
		本模块自带浪涌保护、过流保护、过压保护、反接保护能力
	功耗：	≤500mW
外观尺寸	材质：	金属喷漆
	尺寸：	132.5mm（L） * 87mm（W） * 28.5mm（H）
	安装方式：	可调节双向挂耳安装或四角定位孔安装

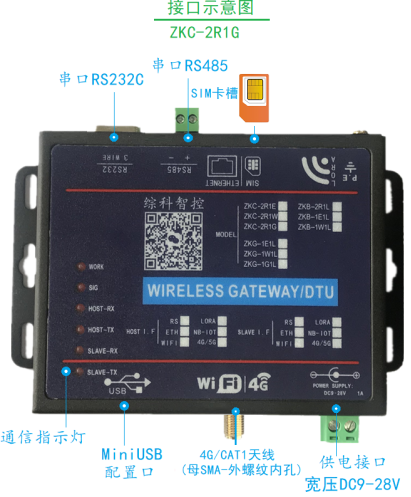

接口示意图

ZKC-2R1G接口图

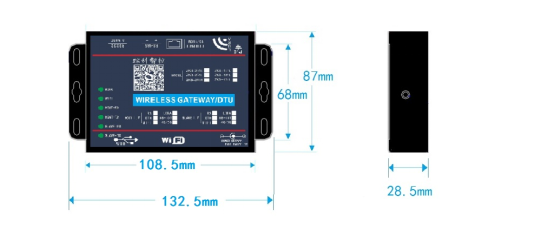

外形尺寸
