综科智控无线信号放大器 ZKM-LORA-420-470 技术参数分享

​​​​​​ 无线信号放大器介绍

ZKM-LORA-420-47

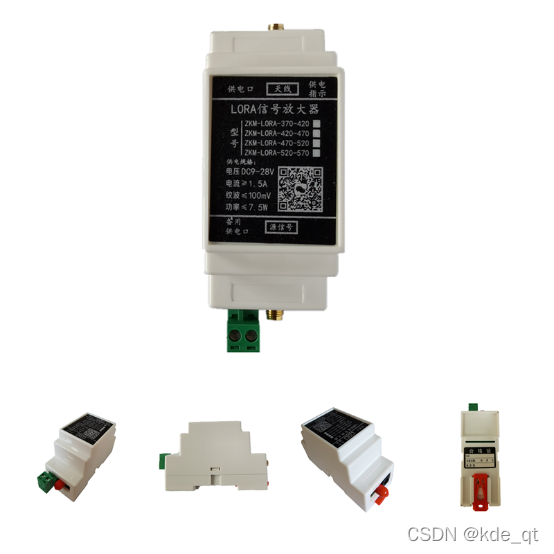

1. 1 产品外观

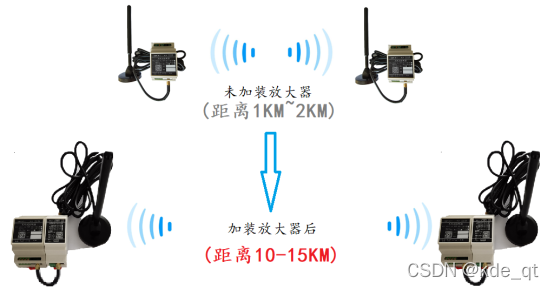

1. 2组网模式



产品为双向放大的TDD工作模式（即发射功率和接收灵敏度都会进行对等放大）；主要应用于对400MHZ-520MHZ的无线信号进行放大发射和接收的场合，如: 433MHz遥控飞机、433MHz无线数据采集系统、Lora无线产品等。本产品内置智能收/发判别电路，不需要前端设备提供收/发切换控制信号。模组默认工作在接收状态，对接收信号进行放大。当检测到前端设备对外发射信号时，瞬间切换到发射放大状态。发射增益手动可调，方便兼容不同发射功率的无线设备。收/发链路具有极高的隔离度，接收链路可承受外界强干扰而不会导致环路自激。兼容LORA以及FSK/ASK/OOK/MSK/GFSK等多种调制方式。

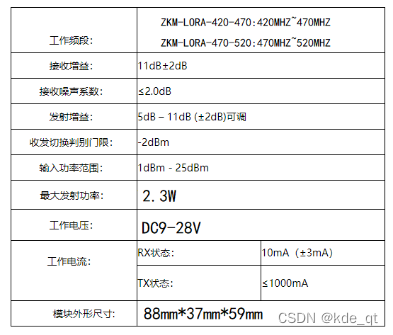

1. 3 规格参数

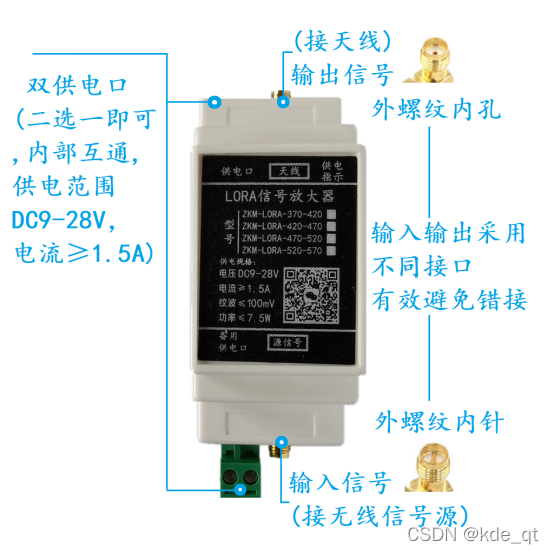

1. 4 接口示意图

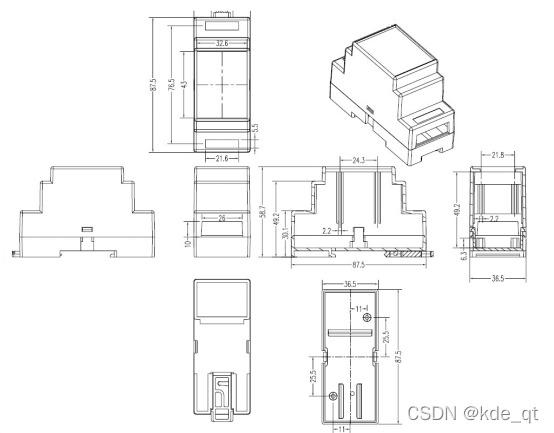

1. 5 外形尺寸
