ACL配置与管理实战——3

ACL配置示例

基本ACL、高级ACL、二层ACL和用户自定义ACL的配置方法。

一、基本ACL配置示例

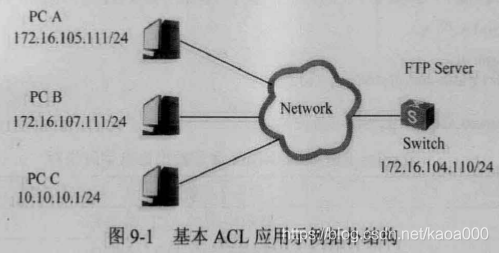

如上图拓扑，Switch作为FTP服务器（172.16.104.110/24），已知Switch与各个子网之间路由可达。现在要通过基本ACL过滤用户访问FTP服务器时报文中源IP地址，限制用户访问交换机上FTP服务器的权限，具体要求如下：

（1）子网1（172.16.105.0/24）的所有用户在任意时间都可以访问FTP服务器。

（2）子网2（172.16.107.0/24）的所有用户只能在某一时间范围内访问FTP服务器。

（3）其他用户不可以访问FTP服务器。

在华为S系列交换机的许多登录（如Telnet、STelnet、HTTP、HTTPS、FTP和FTPS等）、访问中都可以通过ACL进行用户权限限制。

1、基本配置思路分析

（1）在Switch上创建基本ACL，并通过三条基本ACL规则中分别对3个子网用户发送的报文中的源IP地址进行过滤（其实就是一种访问授权）；然后为允许子网2中的用户访问FTP服务器配置一个基本ACL生效时间段。

（2）在Switch上启用FTP功能。

（3）在Switch的FTP服务器上调用上面创建的基本ACL，对网络中不同用户的FTP服务器访问进行控制。

2、具体配置步骤

（1）配置用于允许子网2用户访问FTP服务器的ACL生效时间段。假设为从2017年1月1日开始到2017年12月31日，每个双休日的下午2点到下午6点生效。

<Huawei>system-view

[Huawei]syaname Switch

[Switch]time-range ftp-access from 0:02017/1/1 to 23:59 2017/12/31

[Switch]time-range ftp-access 14:00 to18:00 off-day

（2）配置基本ACL。

[Switch]acl number 2001

[Switch-acl-basic-2001]rule permit source 172.16.105.0 0.0.0.255

[Switch-acl-basic-2001]rule permit source 172.16.107.0 0.0.0.255 time-range ftp-access

[Switch-acl-basic-2001]rule deny source any

[Switch-acl-basic-2001]quit

（3）启动FTP服务器功能

[Switch]ftp server enable

 （4）在FTP服务器的访问中调用前面的基本ACL。

[Switch]ftp acl 2001

具体实验：

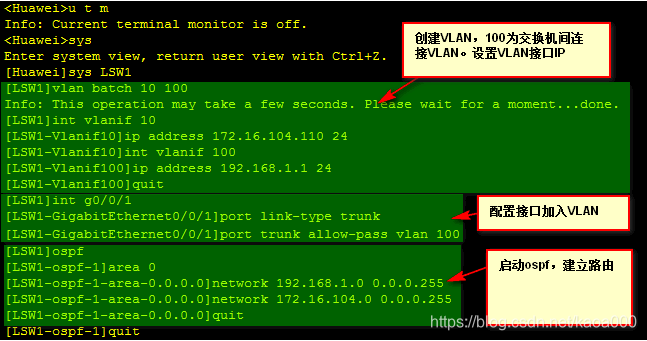

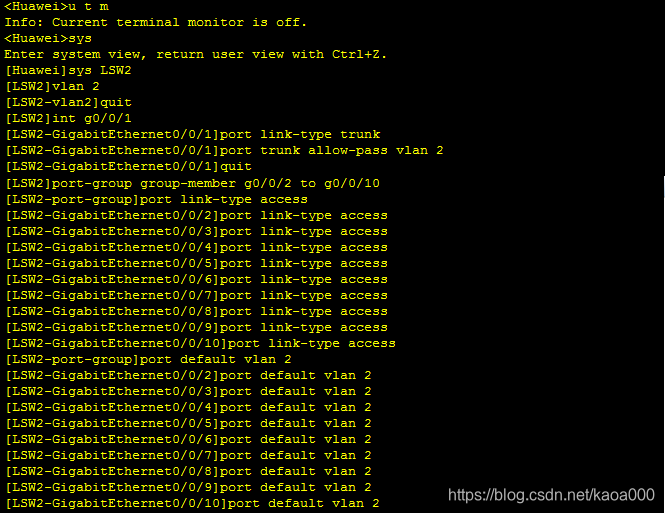

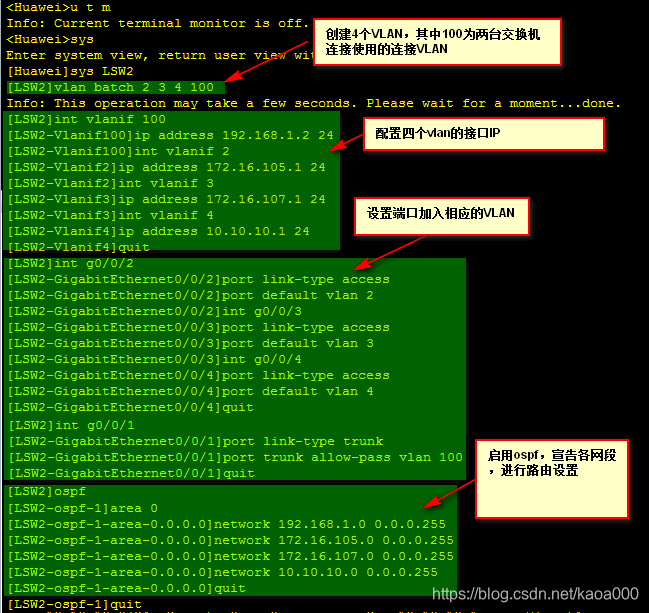

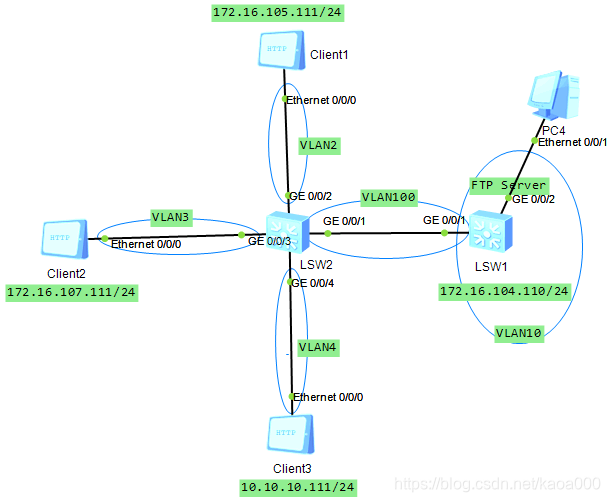

如上图拓扑结构，VLAN2、3、4，在LSW2上设置相应VLAN，其VLANIF设置为各自网段中最后一位为1的地址，VLAN100为两台交换机的连接用VLAN，LSW2上VLANIF为192.168.1.2/24，LSW1上VLANIFWie192.168.1.1/24。

设置好后，各网段可以相互PING通，

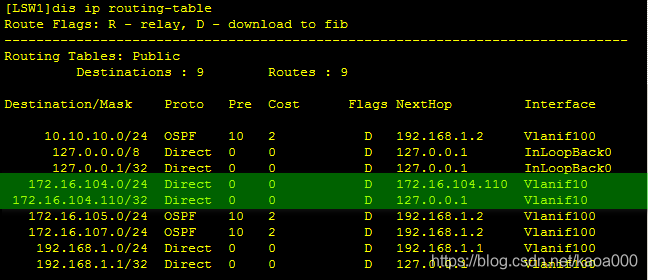

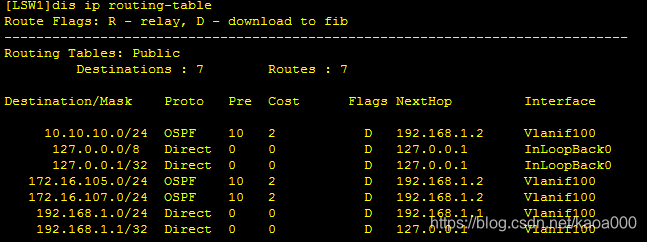

上面的配置关于int g0/0/2，原来是没有这一步设置的，拓扑图中也没有PC4，去掉PC4和int g/0/2的设置后，ospf路由生成中没有172.16.104.0网段的路由。

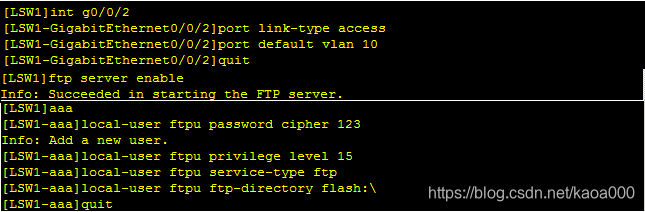

增加以上配置后；

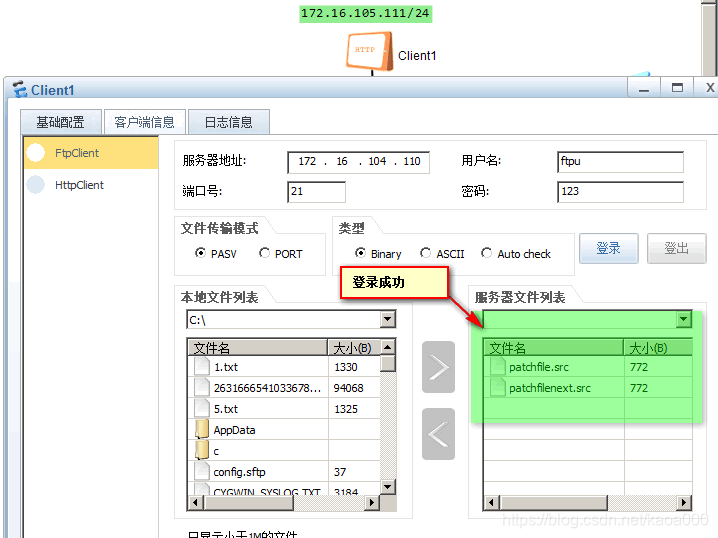

此时，各CLient端能够ftp上172.16.104.110



设置ACL，对FTP启用ACL过滤

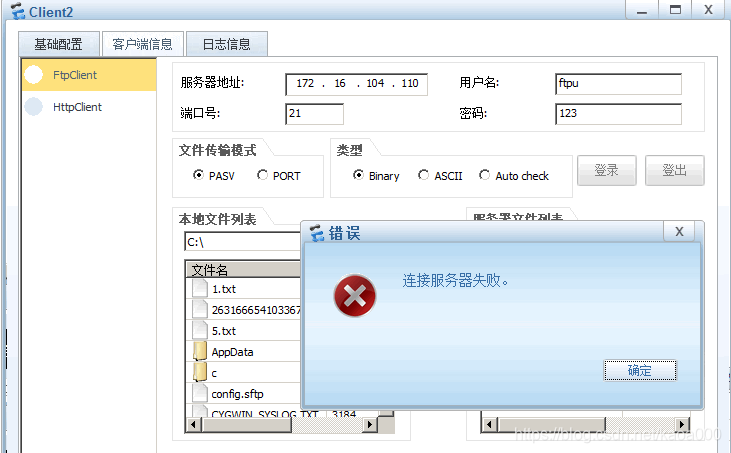

通过Client2、3登录时，连接失败

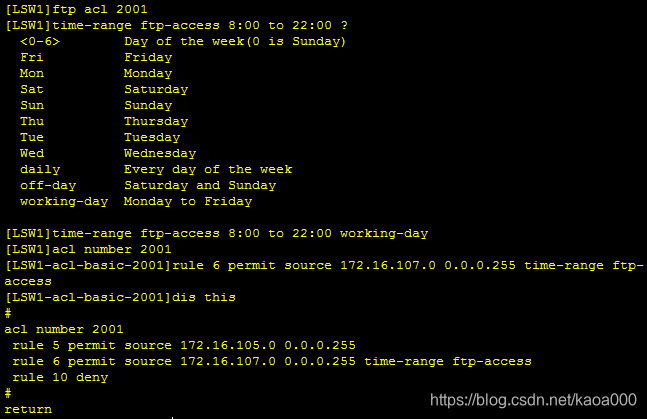

对ACL进行修改：

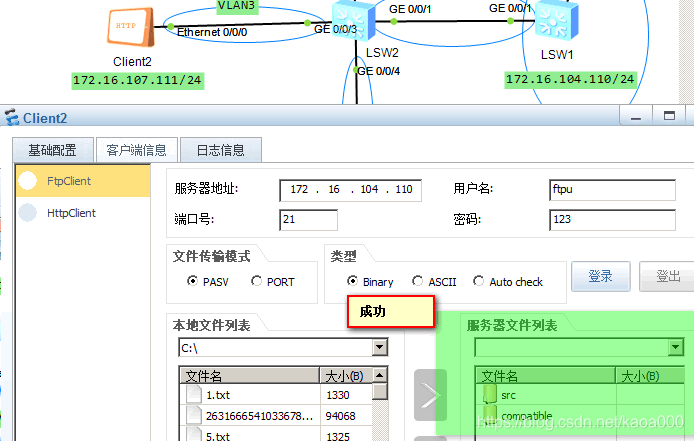

这时172.16.107.111就可以登录上。

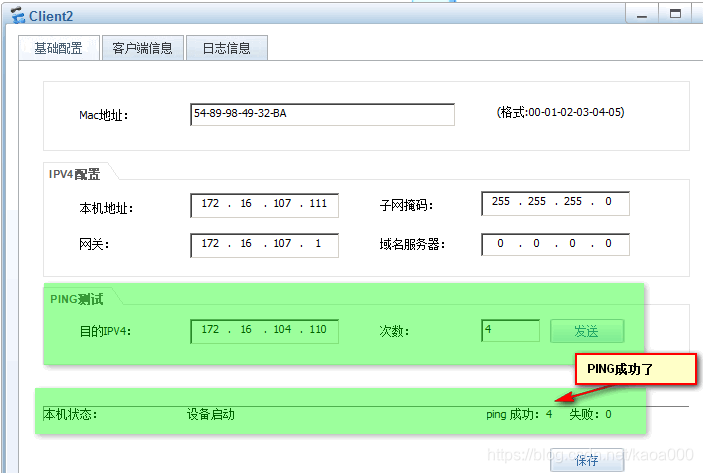

但是，这时候PING FTP服务器时，是能PING通的。

这说明，ACL应用在FTP时，只针对FTP应用进行过滤，而PING包是能够到达服务器的。

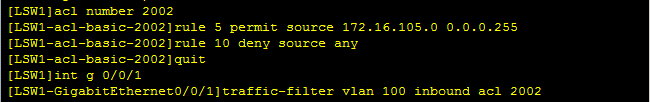

此功能的实现还可以在LSW1的GE0/0/1端口实现流量过滤来实现：

此时，Client2上PING服务器也是不通的。

二、高级ACL配置示例

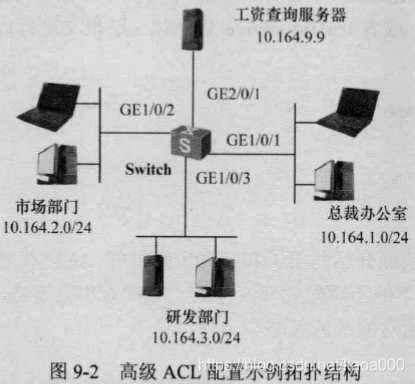

如上图拓扑，Switch为S5700系列系统，是一个高级ACL应用。要求禁止研发部门和市场部门在上班时间（8:00至17:30）访问工资查询服务器（IP地址为10.164.9.9），而总裁办公室不受限制，可以随时访问。

1、基本配置思路分析

要求控制指定IP地址的用户访问指定目的IP地址的主机，所以必须配置高级ACL。可以采取两种配置方法：一是通过基于ACL的简化流策略，在连接工资查询服务器的交换机GE2/0/1端口或者两部门各自所连接的GE1/0/2和GE1/0/3端口入方向上应用所配置的高级ACL；二是通过QoS流策略。

当采用基于ACL的简化流策略配置方法时，基本配置思路如下：

（1）配置ACL生效时间段

（2）配置所需的两条高级ACL（包括ACL规则）

（3）在交换机GE1/0/2和GE1/0/3端口入方向上分别应用所配置的对应高级ACL。

如果采用QoS流策略配置方法，则基本的配置思路如下：

（1）配置ACL生效时间段。

（2）配置所需的两条高级ACL（包括ACL规则）

（3）配置根据上述高级ACL进行的流分类。

（4）配置对上述流分类采取拒绝的流行为。

（5）配置并在研发部门和市场部门连接的交换机端口上应用QoS流策略。

QoS策略的配置包括定义流分类、定义流行为、创建QoS流策略和应用QoS流策略这四项主要任务。

2、具体配置步骤

（1）基于ACL的简化流策略的配置方法

①配置ACL生效时间段

[Huawei]time-range satime 8:00 to 17:30working-day

②配置两条ACL及其规则。

[Huawei]acl 3002

[Huawei-acl-adv-3002]rule deny ip source10.164.2.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime

[Huawei-acl-adv-3002]quit

[Huawei]acl 3003

[Huawei-acl-adv-3003]rule deny ip source10.164.3.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime

[Huawei-acl-adv-3003]quit

    ③在端口上应用ACL

    如果采用第一种方法，需分别在交换机GE1/0/2和GE1/0/3端口入方向上应用所配置的高级ACL。可选择使用traffic-filter或者traffic-secure命令对三层报文进行过滤。

[Huawei]interface GigabitEthernet1/0/2

[Huawei-GigabitEthernet1/0/2]traffic-filterinbound acl 3002

[Huawei-GigabitEthernet1/0/2]quit

[Huawei]interface GigabitEthernet1/0/3

[Huawei-GigabitEthernet1/0/3]traffic-filterinbound acl 3003

[Huawei-GigabitEthernet1/0/3]quit

（2）基于QoS流策略的配置方法

首先按前面的第①②步配置好ACL生效时间段和两条高级ACL，然后还需要按照以下步骤配置好流分类、流行为和流策略，最后在两部门连接的交换机端口入方向上应用对应的流策略。

①定义基于ACL的流分类

#---配置流分类c_market，对匹配ACL3002的报文进行分类

[Huawei]traffic classifier c_market

[Huawei-classifier-c_market]if-match acl 3002

[Huawei-classifier-c_market]quit

#---配置流分类c_rd，对匹配ACL3003的报文进行分类

[Huawei]traffic classifier c_rd

[Huawei-classifier-c_rd]if-match acl 3003

[Huawei-classifier-c_rd]quit

②定义流行为

#--定义流行为b_market，动作为拒绝报文通过

[Huawei]traffic behavior b_market

[Huawei-behavior-b_market]deny

[Huawei-behavior-b_market]quit

#--定义流行为b_rd，动作为拒绝报文通过

[Huawei]traffic behavior b_rd

[Huawei-behavior-b_rd]deny

[Huawei-behavior-b_rd]quit

    ③创建流策略，对以上流分类和流行为进行关联

#---配置流策略p_market，将流分类c_market与流行为b_market关联

[Huawei]traffic policy p_market

[Huawei-trafficpolicy-p_market]classifier c_market behavior b_market

[Huawei-trafficpolicy-p_market]quit

#---配置流策略p_rd，将流分类c_rd与流行为b_rd关联

[Huawei]traffic policy p_rd

[Huawei-trafficpolicy-p_rd]classifier c_ rd behavior b_ rd

[Huawei-trafficpolicy-p_ rd]quit

    ④在对应端口上应用流策略

#---将流策略p_market应用到GE1/0/2接口

[Huawei]interface GigabitEthernet1/0/2

[Huawei-GigabitEthernet1/0/2]traffic-policy p_market inbound

[Huawei-GigabitEthernet1/0/2]quit

#---将流策略p_rd应用到GE1/0/3接口

[Huawei]interface GigabitEthernet1/0/3

[Huawei-GigabitEthernet1/0/3]traffic-policy p_rd inbound

[Huawei-GigabitEthernet1/0/3]quit

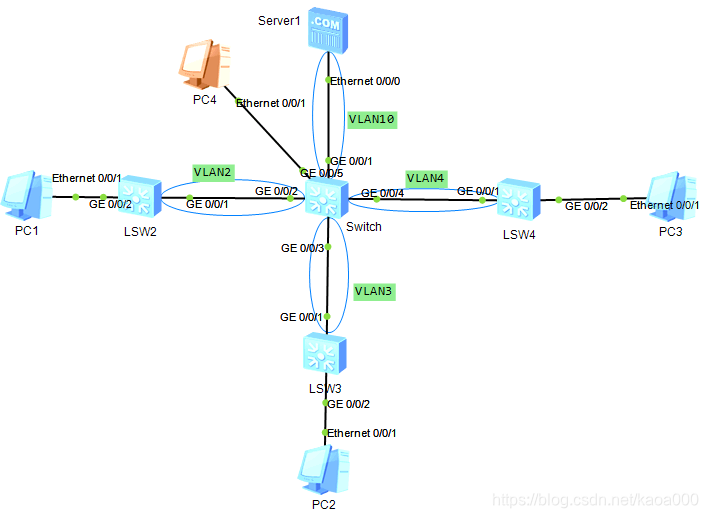

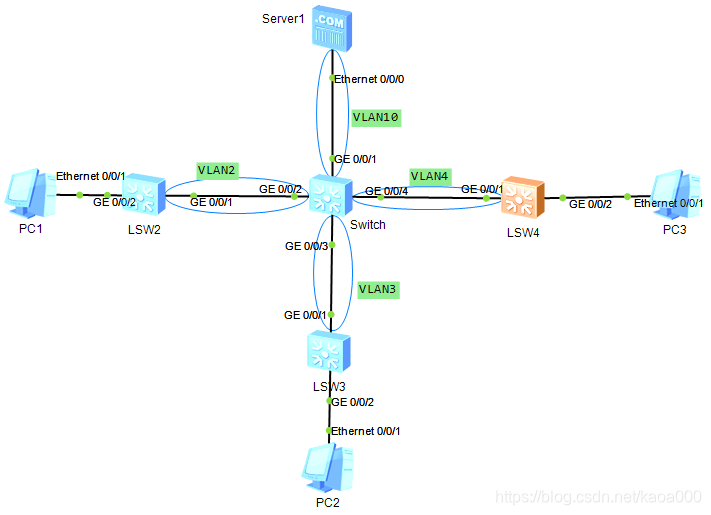

具体实验：如下拓扑

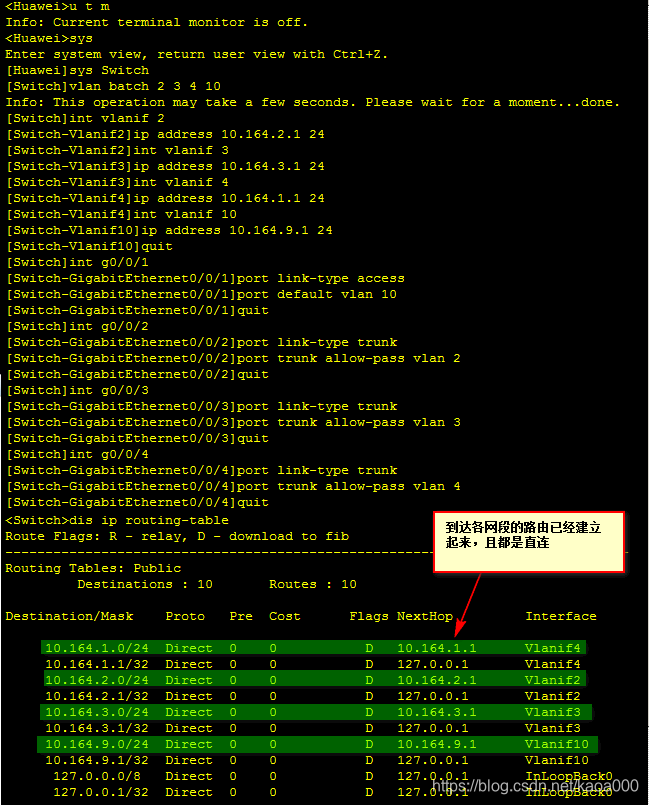

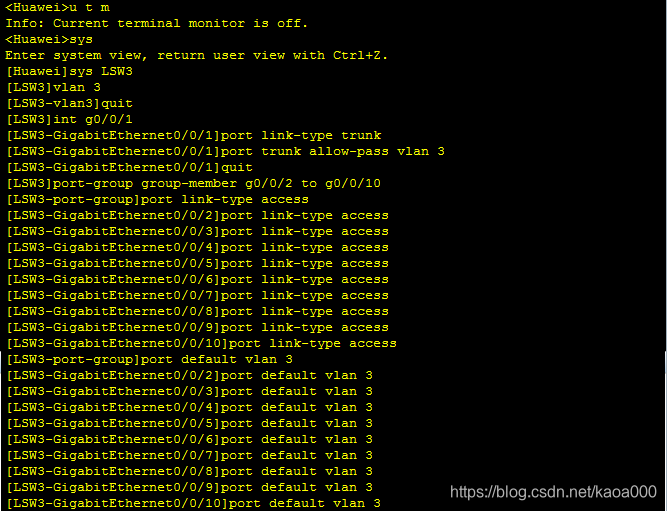

Switch交换机上建立vlan2、3、4、10，分别连接LSW2、LSW3、LSW4和Server1，交换机之间连接链路两端trunk口，允许对应vlan通过，这时PC1、PC2、PC3、Server1之间相互联通，因为Switch上自动启用了路由功能，各vlan之间三层是直接相连，所以相互之间联通。

至此，进行基于ACL的简化流策略的配置的基础环境配置成功，下一步进行基于ACL的简化流策略配置。

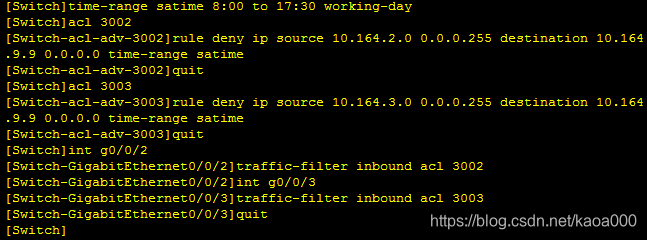

下面进行acl简化流策略配置

经过上述配置后，PC1、PC2在设置的时间段内无法访问Server1，可以访问其他设备。

增加一台PC，如下图

添加到vlan10，PC1、PC2可以PING通PC4，说明过滤只针对Server1一个地址。

三、二层ACL配置示例

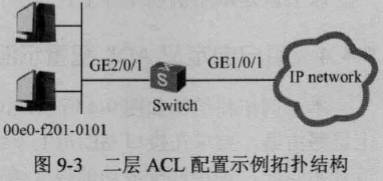

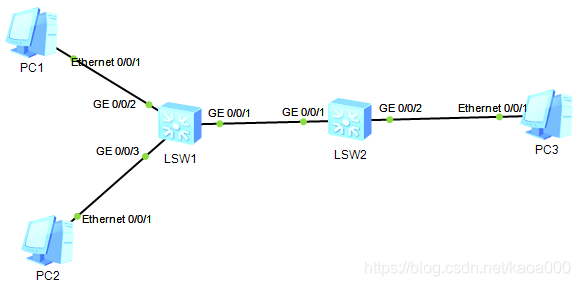

模拟测试拓扑如上，PC1、PC2、PC3的IP地址分别为192.168.0.1 、192.168.0.2、192.168.0.3，初始状态时相互之间联通，在LSW2的GE0/0/1接口上配置基于ACL的简化策略配置二层ACL，实现过滤功能。

PC1的MAC为54-89-98-83-78-51，PC3的MAC为54-89-98-E9-62-A8，

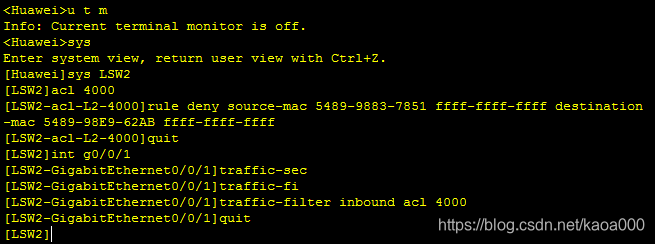

配置的二层ACL为拒绝原MAC为54-89-98-83-78-51的报文到达目的MAC为54-89-98-E9-62-A8的设备，即理论上配置后，PC1应该无法联通PC3，但是实际测试，如上配置后，PC1依然能够PING通PC3，不知道什么原因？

经过排查，我的配置出现了错误，PC3的MAC地址给写错了，最后两位是A8，我写成了AB，修改后，配置生效，PC1无法PING通PC3

四、用户自定义ACL配置示例

如上拓扑，Switch的GE1/0/1接口连接用户，GE2/0/1接口连接上层路由器。要求在接口GE1/0/1下绑定用户自定义ACL，从二层报文头偏移14个字节开始匹配，拒绝匹配成功的报文通过，匹配的字符串内容为0x0180C200（共4个字节）

此示例类同上一个例子，只是acl的内容不同，使用自定义的acl，配置如下

1、基于ACL的简化策略的配置步骤

（1）配置符合要求的用户自定义ACL。

[Huawei]acl 5000

[Huawei-acl-user-5000]rule deny l2-head 0x0180C200 0xffffffff 14

[Huawei-acl-user-5000]quit

（2）在Switch的GE1/0/1端口上应用上面创建的用户自定义ACL。

[Huawei]interface gigabitethernet1/0/1

[Huawei-GigabitEthernet1/0/1]traffic-secureinbound acl 5000

[Huawei-GigabitEthernet1/0/1]quit

主要区别就是这里的acl配置可以检查二层报文中的具体位置的具体内容，以此内容来作为过滤的条件，应该是某些应用在处理包的时候，在二层包中的固定位置增加相应标识以区分不同包。
