Linux入门攻坚——58、varnish入门

WEB系统架构及cache基础

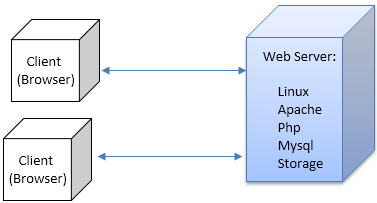

WEB系统架构的扩展：一个最简单的WEB系统，就是一台主机承担所有的功能，如以LAMP为例

随着用户访问量的增加，服务器端承压，响应缓慢，此时分析原因，开始扩展：

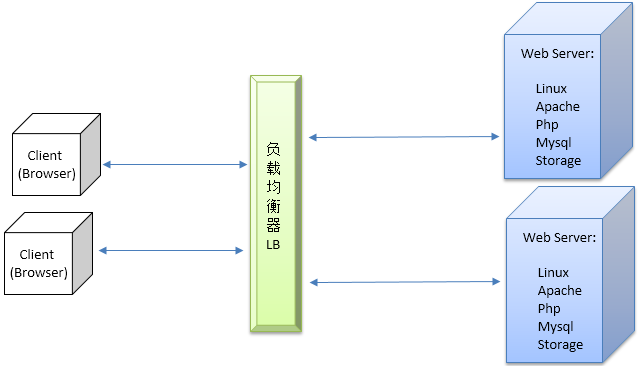

增加服务器，做负载均衡：

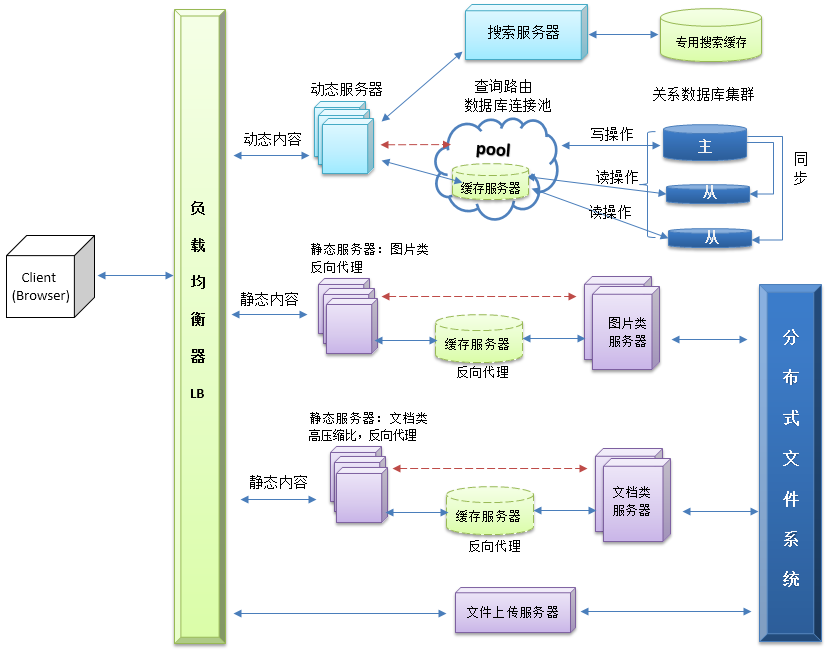

进一步，可能要考虑网站内容分别存放，如图片、.html、.css等静态内容与动态内容分离，数据库独立运行，然后为了加速，会增加缓存服务器，对某些内容进行缓存，数据库服务器会做成主从模式和读写模式，也可增加缓存。

一般的，服务器会先从缓存中请求响应，如果缓存中没有，由缓存服务器向后端服务器发起请求，获得响应内容后缓存，同时反馈给请求前端。

一个系统的性能瓶颈，一般是由于IO系统性能不足造成的，内存的读写速度要远高于磁盘IO的速度，在大规模并发访问的情景中，磁盘IO都会成为性能瓶颈，所以，不管是文件的读写，还是数据库的读写，解决瓶颈的一种方式就是增加中间的缓存服务器。然后是做负载均衡，增加服务器数量。

负载均衡器，可用的有lvs、nginx、HAProxy，缓存服务器，可以使用varnish、squid等，而一般缓存服务器也具有反向代理功能，需要在请求内容未命中时向后端服务器发起请求。

本次学习varnish缓存服务器。

之所以能够做缓存，是因为程序具有局部性：    时间局部性、空间局部性。

缓存一般是按照key-value，即键值对的方式保存的：
    key是访问路径，由url进行hash后的值，所以查找速度快；
    value是请求的内容值；

缓存的内容有命中率指标，即命中的请求与全部请求的比值：hit/(hit+miss)

缓存对象：具有生命周期
缓存空间耗尽：使用LRU（最近最少使用）原则，清理缓存的内容
不是所有内容都能缓存，对于用户私有数据一般不可缓存，即使要缓存，也要设置访问控制。

缓存的处理步骤（以WEB应用为例）：
    接收请求 --> 解析请求（提取请求的URL及各种首部） --> 查询缓存 --> 新鲜度检测 --> 创建响应报文  --> 发送响应  --> 记录日志

新鲜度检测机制：
    过期日期：
        HTTP/1.0：Expires: Thu, 18 Dec 2025 07:11:52 GMT，这是一个绝对时间
        HTTP/1.1： Cache-Control:max-age，Cache-Control:    no-cache, no-store, max-age=0

有效性再验证：revalidate
    如果原始内容未改变，仅相应首部（不附带body部分），响应码304（Not Modified）
    如果原始内容发生改变，则正常响应，响应码200；
    如果原始内容消失，则响应404，此时缓存中的cache object也应该被删除；

条件式请求首部：
    If-Modified-Since：基于请求内容的时间戳做验证；
    If-Unmodified-Since：
    If-Match：
    If-None-Match：使用Etag判断，可能是校验码
        Etag：校验码

Cache-Control = "Cache-Control" ":" 1#cache-directive
Cache-Control：各种指令
请求：
  no-cache（不要缓存的实体，要求现在从WEB服务器去取）
  max-age：（只接受 Age 值小于 max-age 值，并且没有过期的对象）
  max-stale：（可以接受过去的对象，但是过期时间必须小于 max-stale 值）
  min-fresh：（接受其新鲜生命期大于其当前 Age 跟 min-fresh 值之和的缓存对象）
响应：
  public(可以用 Cached 内容回应任何用户)
  private（只能用缓存内容回应先前请求该内容的那个用户）
  no-cache（可以缓存，但是只有在跟WEB服务器验证了其有效后，才能返回给客户端）
  max-age：（本响应包含的对象的过期时间）
  ALL: no-store（不允许缓存）

常见的缓存服务解决方案：
    varnish，squid

Varnish：

Varnish 是一款高性能且开源的反向代理服务器和 HTTP 加速器，varnish的系统架构：
varnish主要运行两个进程：Management进程和Child进程(也叫Cache进程)。

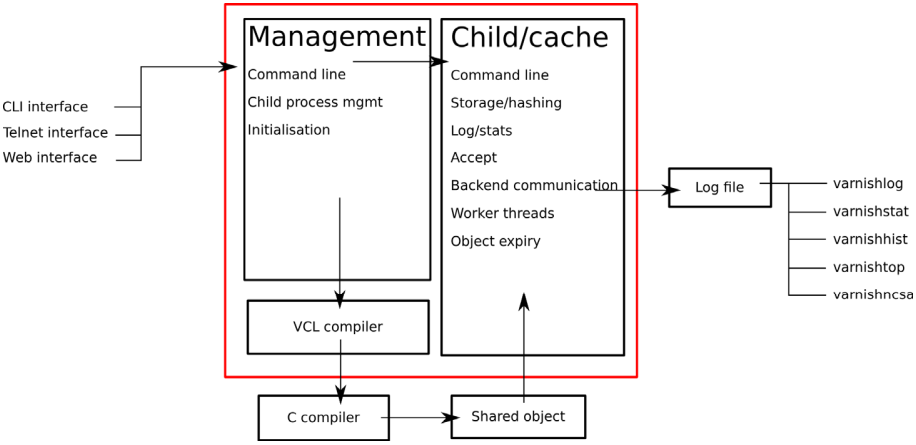

Varnish Architecture：

管理进程Management：主要负责从对应的配置文件（vcl）中读取配置完成系统配置，实现应用新的配置、编译VCL、监控varnish、初始化varnish以及提供一个命令行接口等。

Child（或叫做cache）进程包含多种类型的线程：
    Acceptor线程：接收新的连接请求并响应；
    Worker线程：child进程会为每个会话启动一个worker线程，因此，在高并发的场景中可能会出现数百个worker线程甚至更多；
    Expiry线程：从缓存中清理过期内容；
    Command line：通过命令行接收管理child的命令接口；
    Storage/hashing：对缓存内容进行哈希和存储；
    Log/stats：日志和状态信息；
    Backend communication：与后端服务器通信；
日志：是Shared Memory Log，共享内存日志，大小一般为90MB，空间分文两部分：前一部分为计数器，后一部分为请求的相关数据；

varnish的配置文件vcl（Varnish Configuration Language）比较特殊，是一种DSL格式文件，DSL（Domain Specific Language，领域特定语言），其最终需要使用C编译器编译成二进制格式，是缓存策略配置接口，基于“域”的简单编程语言。

Varnish安装：

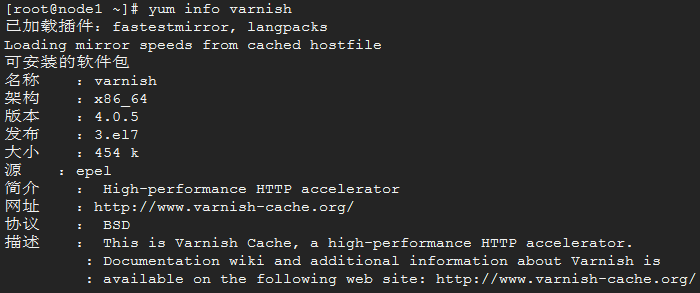

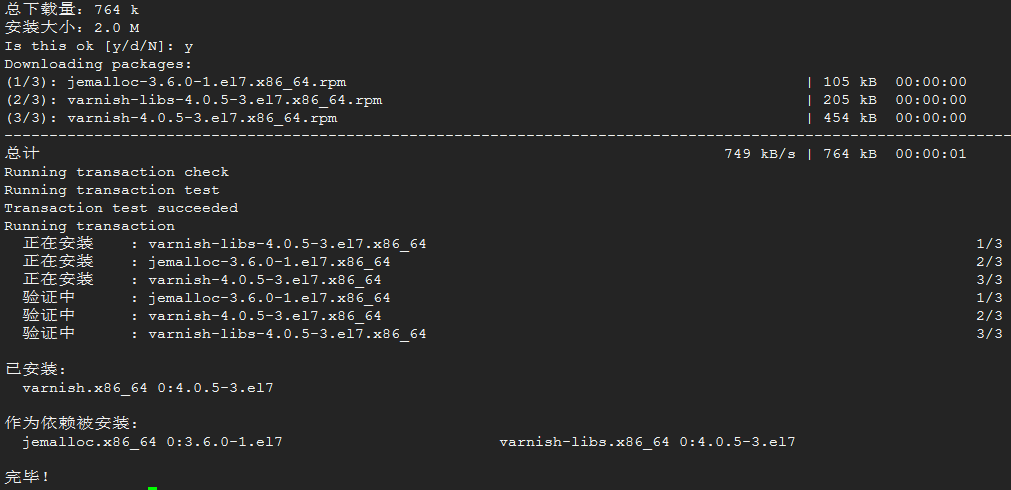

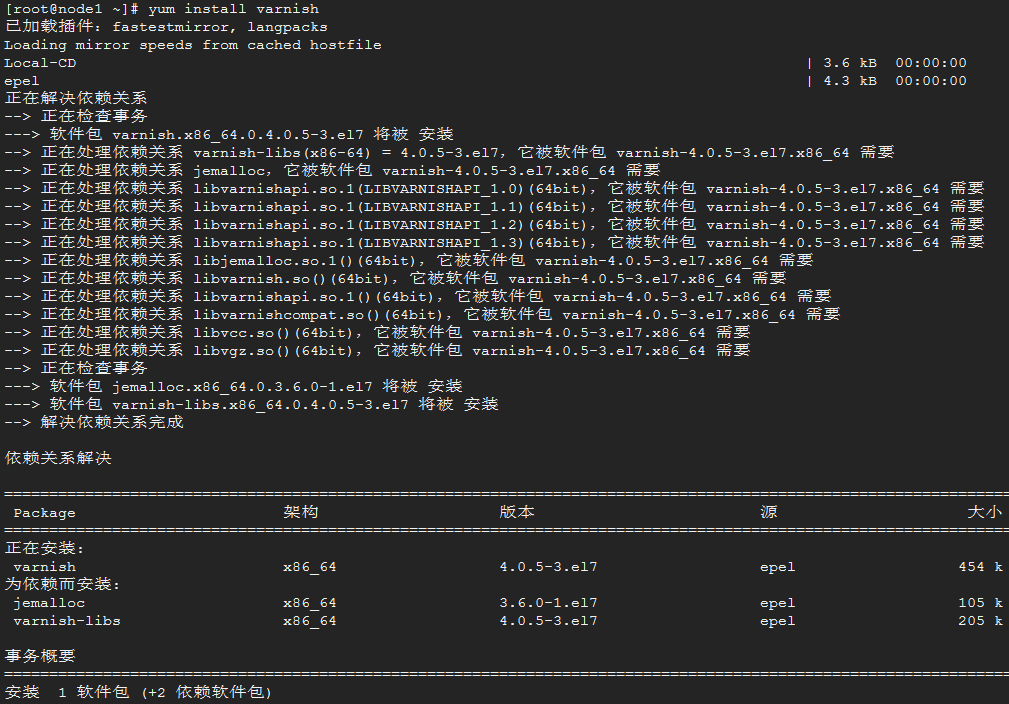

Varnish包在epel源中：

一个高并发的服务端程序，需要随时为客户的连接请求创建会话并维持会话，这就需要不断地申请内存空间、释放内存空间，而默认Linux内核是靠内核系统调用malloc()和free()实现的，性能不高。Varnish使用jemalloc()，更加高效。

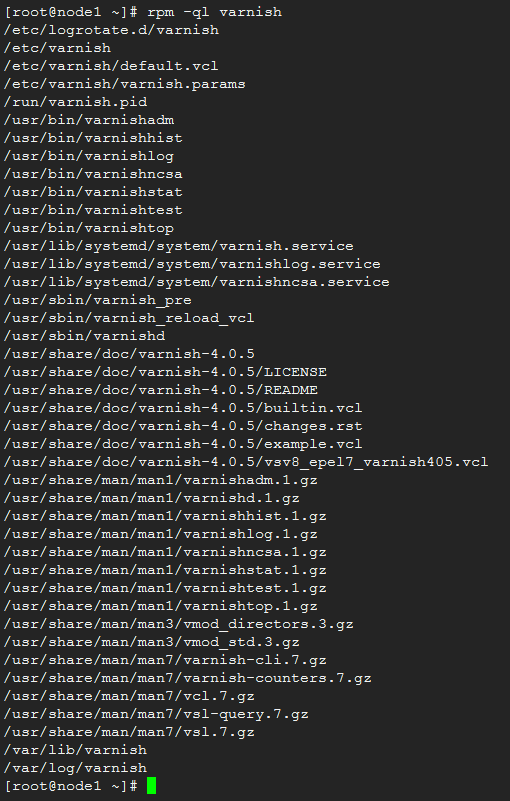

Varnish的安装后文件：

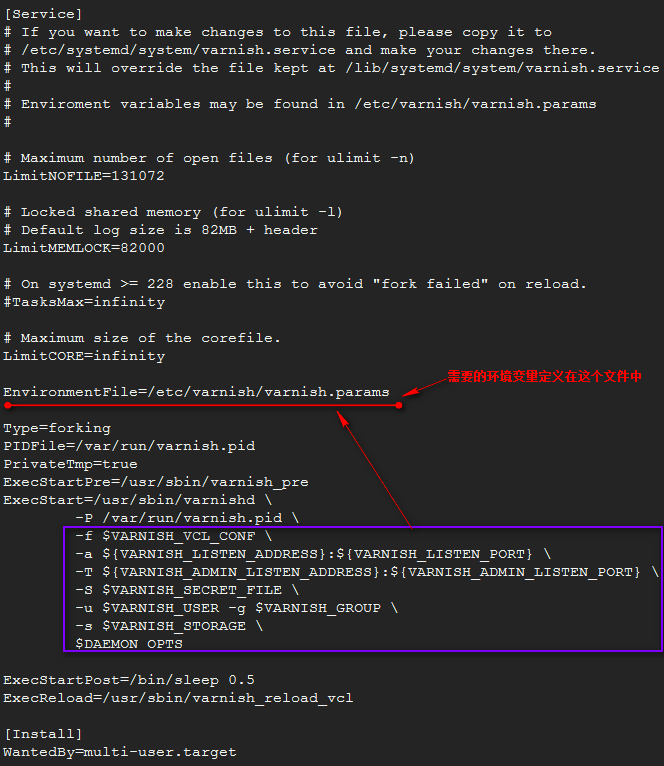

varnish的启动文件是/usr/lib/systemd/system/varnish.service：

varnish如何存储缓存对象：三种方式，单个文件中，内存中，基于文件的持久存储
    file：单个文件，重启后失效，不支持持久机制；所有对象缓存在一个文件中，文件本身有自己的数据结构，形成自己的文件系统，自己识别，独立的自治域，没有key值，所以重启失效。
    malloc：内存中，速度快，空间受限，空间碎片化。
    persistent：基于文件的持久存储，重启后不会丢失；

配置varnish的三种应用：
  1、varnish应用程序的命令行参数，参看上面图片的varnish.service中的ExecStart

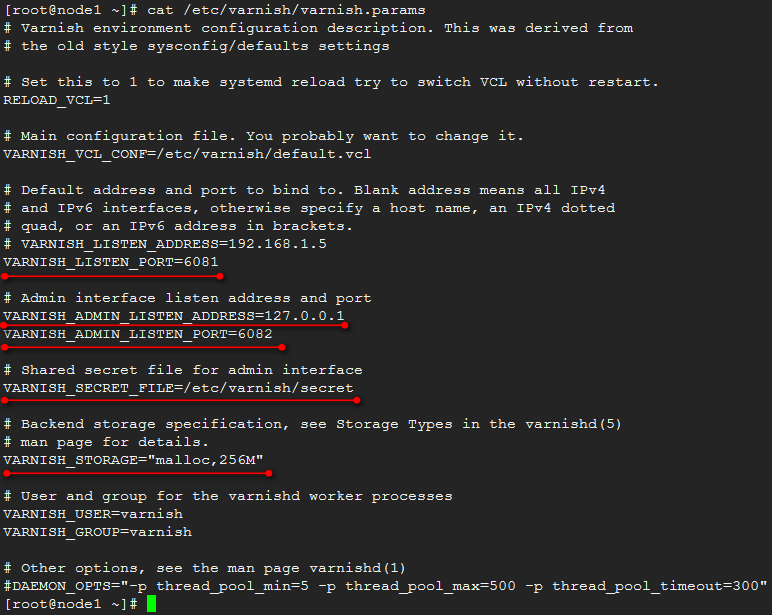

    监听的socket，使用的存储类型等，在varnish.params中定义；额外的配置参数
      -p param=value
      -r param,param,...：设定只读参数列表；
  2、-p选项指明的参数：是运行时参数
    可在运行中，通过CLI进行配置；
  3、vcl：配置缓存系统的缓存机制,/etc/varnish/default.vcl
    通过vcl配置文件进行配置：需要先编译，后应用，依赖于c编译器。

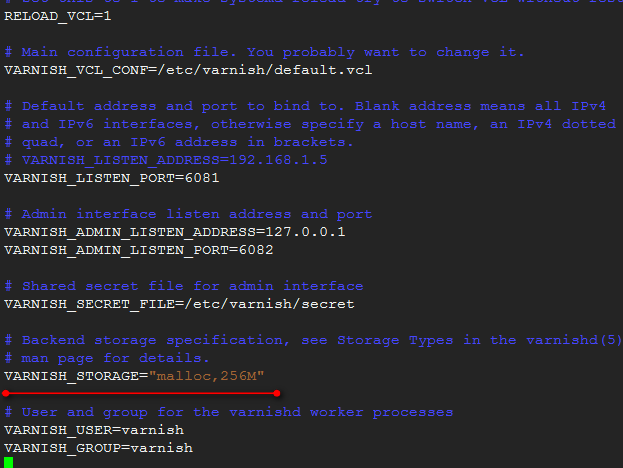

修改缓存类型为内存：

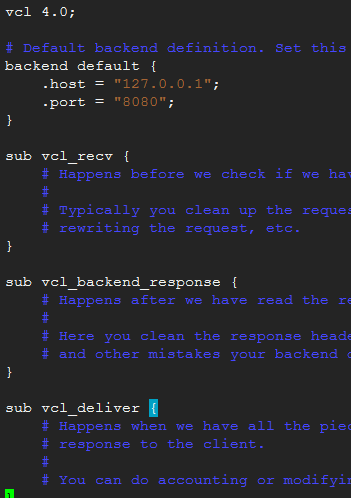

vcl配置文件：

其中Backend default定义后端服务器，默认指向自身的8080端口，现在修改其他的服务器：
.host  = "192.168.147.133";
.port = "80";
注意，因为vcl文件是类似C语言语法的，每条语句后面要加分号。

启动varnish：
systemctl start varnish.service

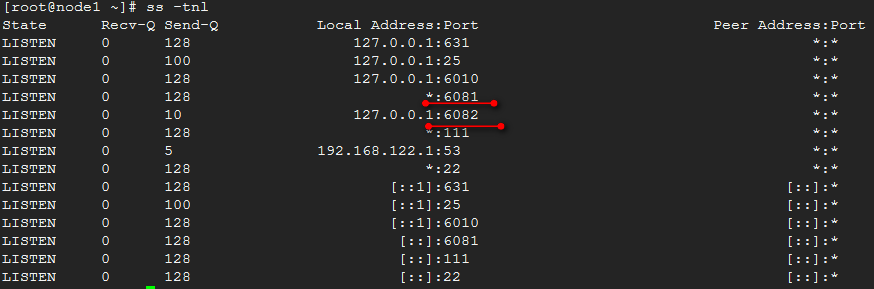

服务已经启动，测试访问：

访问成功，已经转发到133上，且内容应该已经缓存到varnish中。

Varnish工具：

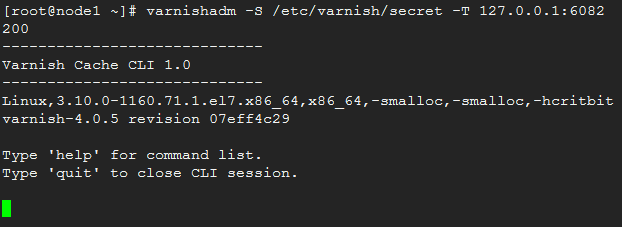

varnishadm：varnishadm -S /etc/varnish/secret -T 127.0.0.1:6082

不太好的一点是没有提示符。

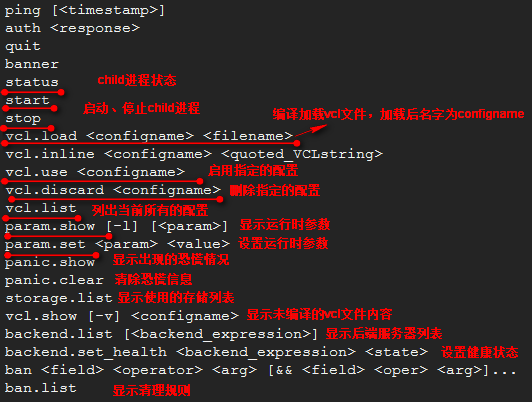

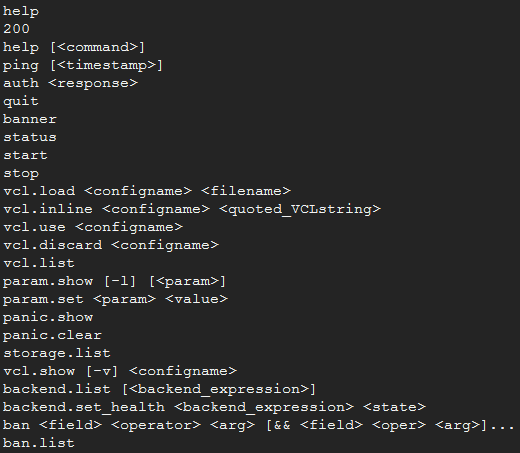

使用help，查看子命令：

ping命令，探测服务进程状态：

varnishlog：查看共享内存日志
varnishncsa：以另一种格式显示日志
varnishtop：以排序方式显示的信息
varnishstat：状态信息

vcl配置文件：

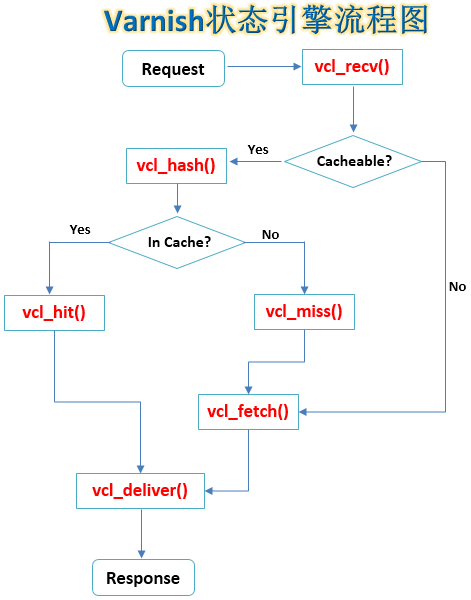

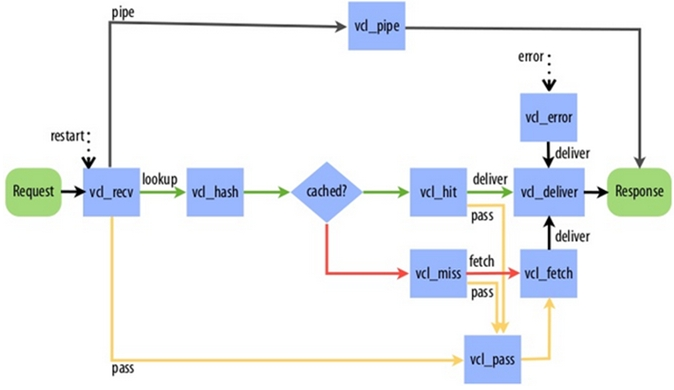

varnish内部处理，有一个状态引擎处理流程，在不同的状态，进行不同的处理。

客户端请求报文request到达varnish，先由vcl_recv()接收，然后判断请求是否是可缓存的，如果不是可缓存的，那么直接转移到vcl_fetch()，由vcl_fetch()重新封装请求报文到后端服务器获取响应报文，然后转发给vcl_deliver()，由vcl_deliver()封装成新的响应报文Response返回给客户端；如果请求是可缓存的，则转移到vcl_hash()，计算key的哈希值，然后判断是否在缓存中命中，即缓存中是否有此请求所需的结果响应报文，如果没有命中，则转移至vcl_miss()，由vcl_miss()转移至vcl_fetch()，到后端服务器请求内容，然后缓存，然后转移至vcl_deliver()，封装成响应报文，返回给客户端；如果缓存命中，转移至vcl_hit()，在缓存中获取相应内容，然后直接转移至vcl_deliver()，封装为响应报文，反馈给客户端。

各引擎之间存在一定程度上的相关性；前一个engine如果有多种下游engine，则上游engine需要用return指明要转移的下游engine；

varnish还有几种状态引擎：vcl_pipe()，当请求无法被varnish所理解时，直接通过vcl_pipe()到后端服务器；vcl_pass()，当请求不能缓存时，直接通过vcl_pass()，再通过vcl_fetch()直接到后端服务器；如果出现错误，通过vcl_error()，再通过vcl_fetch()直接到后端服务器；

客户端请求到达varnish，会出现三种情况：pipe（不能理解的请求）、pass（不能缓存的请求）、lookup（可以缓存的请求）。

VCL用于定义缓存策略，而定义好的策略将由varnish的management进程分析、转换成C代码、编译成二进制程序并连接至child进程。varnish内部的各状态上可以附加通过VCL定义的策略以完成相应的缓存处理机制，因此VCL也经常被称作“域专用”语言或状态引擎，“域专用”指的是有些数据仅出现于特定的状态中。

VCL配置文件的编程语言语法：
1、注释语法：//、#或/* comment */用于注释
2、由subroutine组成，即子例程构成，子例程的定义语法如下：
    sub vcl_recv {
    }
3、不支持循环
4、有众多内置的变量，变量的可调用位置与state engine有密切相关性；
5、支持终止语句，return(action)；没有返回值；
6、“域”专用；
7、操作符：=(赋值)、==(等值比较)、~(模式匹配)、!(取反)、&&(逻辑与)、||(逻辑或)

判断语句：
    if （CONDITION）  {
    } else {
    }
变量赋值：
    set  name=value    ;     unset  name

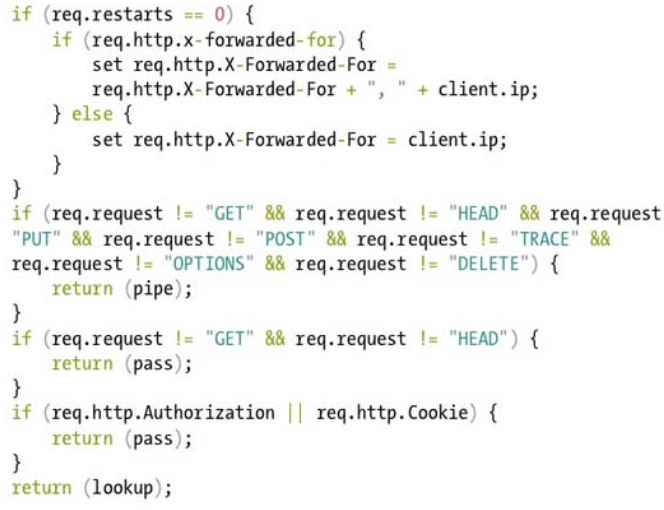

示例：

内置变量的使用，学过python的web编程，对这里的内置变量及其使用就会感觉很熟悉了。req相当于一个类，类中封装了各种数据，使用时用点号来取数据。req是请求报文相关数据，resp是响应报文相关数据，这两个是客户端的数据，还有一组是bereq和beresp，be是backend的意思。

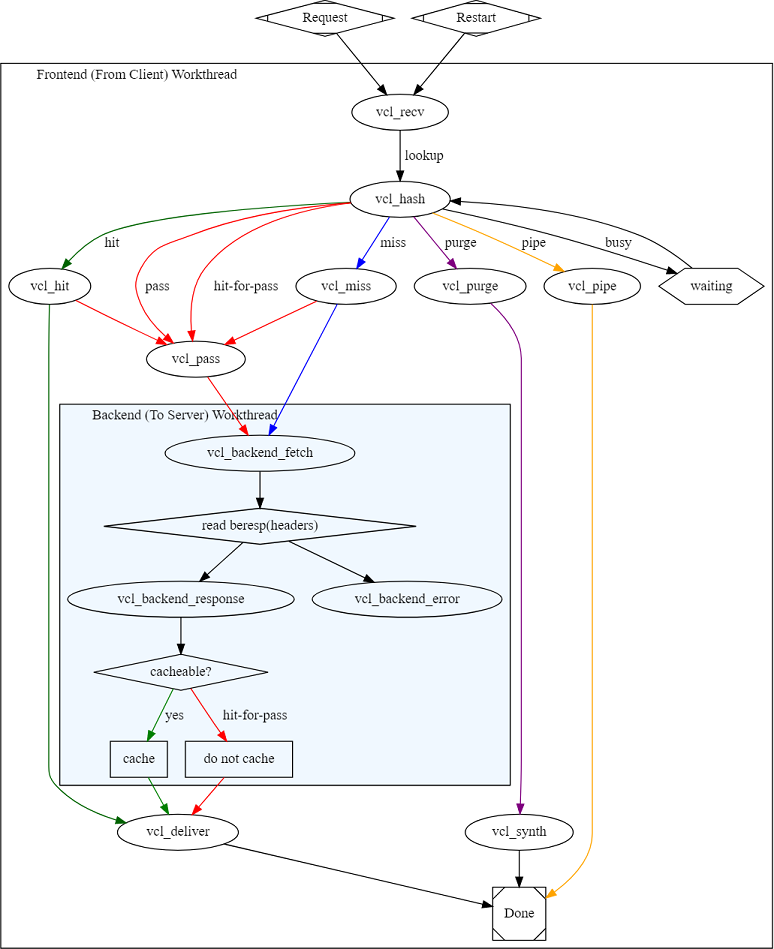

新版的状态流程图：

vcl_purge()是清理缓存，清理单个目标，vcl_purge()后续是vcl_synth()。有些状态变了，如vcl_fetch()变成了vcl_backend_fetch()、vcl_backend_response()、vcl_backend_error()。

操作vcl配置文件，以/etc/varnish/default.vcl为模版：
拷贝default.vcl为test.vcl，修改：

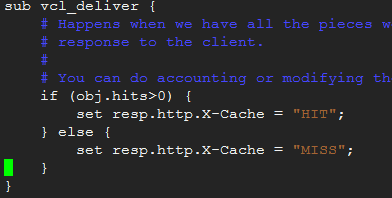

即如果取得的对象为缓存中的，那么在响应报文首部增加X-Cache，其值为HIT，否则为MISS；

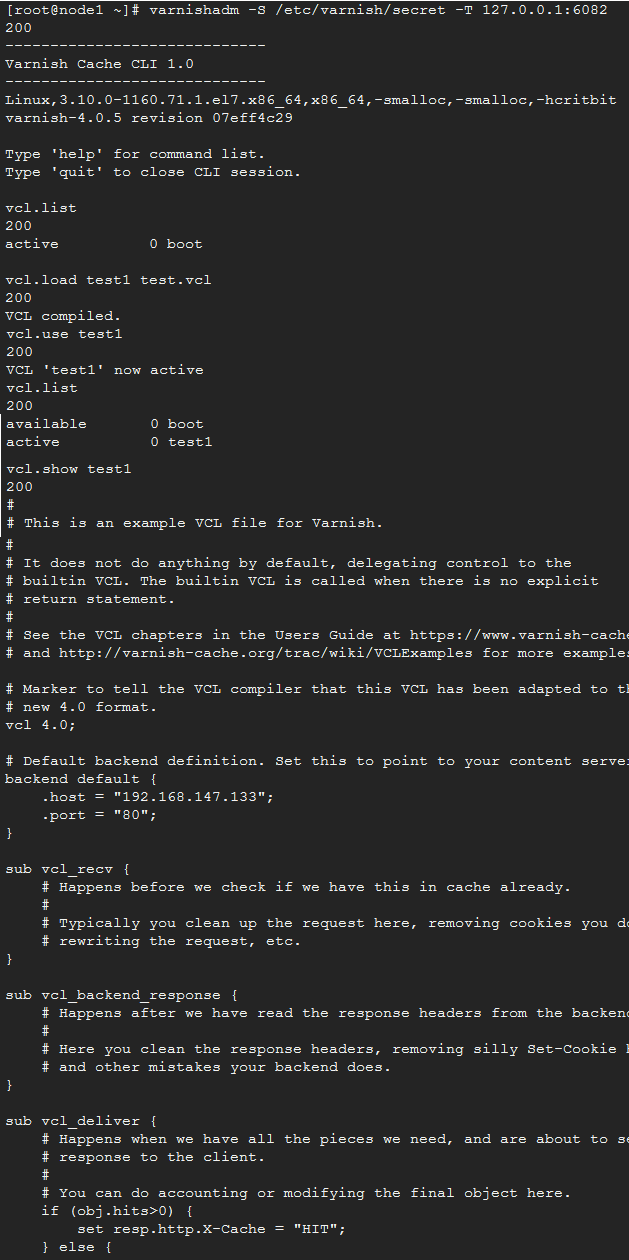

配置文件的加载与使用：

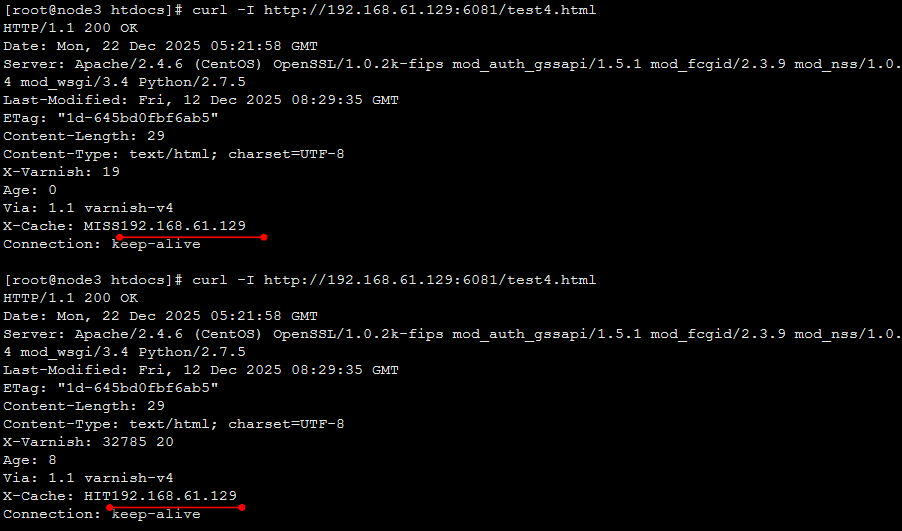

说明第一次缓存没有命中，第二次缓存命中。

Varnish中的内置变量：
变量种类：
   client、   server、  req、   resp、   bereq、   beresp、   obj、   storage

   client：封装有客户端的信息；
   server：封装有varnish服务器本身的信息；
   obj：从缓存或从后端服务器中获取的对象，其相关信息被封装于obj中；
   storage：varnish缓存存储的相关信息；

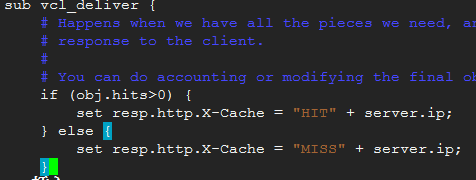

测试server：

然后vcl.load test2 test.vcl;   vcl.use test2

varnish服务器地址被添加上了。

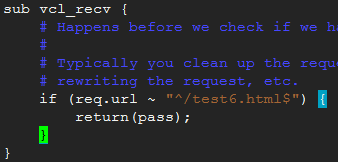

强制某资源不从缓冲中获取：

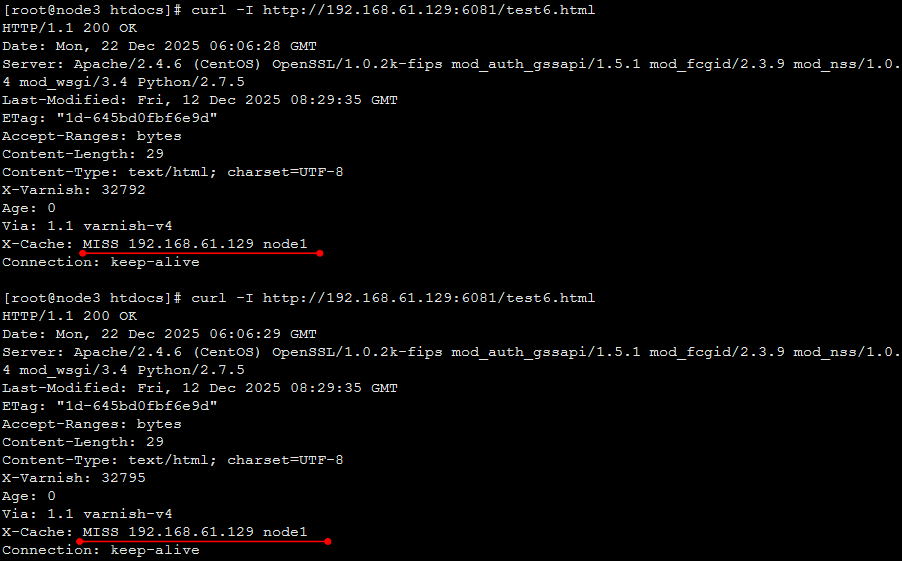

url以/test6.html结尾的，不从缓存中获取，测试：

可以看到，多次请求都没有从缓存中获取。示例，对以/login或/admin开头的请求不从缓存中获取，不区分大小写，一般是登录请求：
if (req.url ~ "(?i)^/login" || req.url ~ "(?i)^/admin") {
    return(pass);  }

对特定类型的资源取消其私有的cookie标识，并强行设定其可以在varnish缓存的时长：
  if (beresp.http.cache-control !~ "s-maxage") {
    if (bereq.url ~ "(?i)\.jpg$) {
      set beresp.ttl = 60s;
      unset beresp.http.Set-Cookie;
    }
  }

backend server的定义：
  backend name {
    .attribute = "value";
  }
.host：be主机的IP
.port：be主机监听的端口
.probe：对be做健康状态检测
.max_connections：并发连接的最大数量

后端主机的健康状态检测方式：
.probe中的探测指令常用的有：
(1) .url：探测后端主机健康状态时请求的URL，默认为“/”；
(2) .request: 探测后端主机健康状态时所请求内容的详细格式，定义后，它会替换.url指定的探测方式；比如：
    .request =
        "GET /.healthtest.html HTTP/1.1"
        "Host: www.test.com"
        "Connection: close";
(3) .window：设定在判定后端主机健康状态时基于最近多少次的探测进行，默认是8；
(4) .threshold：在.window中指定的次数中，至少有多少次是成功的才判定后端主机正健康运行；默认是3；
(5) .initial：Varnish启动时对后端主机至少需要多少次的成功探测，默认同.threshold；
(6) .expected_response：期望后端主机响应的状态码，默认为200；
(7) .interval：探测请求的发送周期，默认为5秒；
(8) .timeout：每次探测请求的过期时长，默认为2秒；

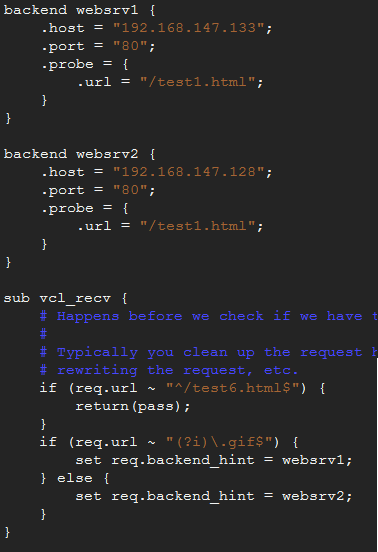

定义了两个backend server，同时定义了健康检测，并且实现对gif类资源与其他资源请求的分离。

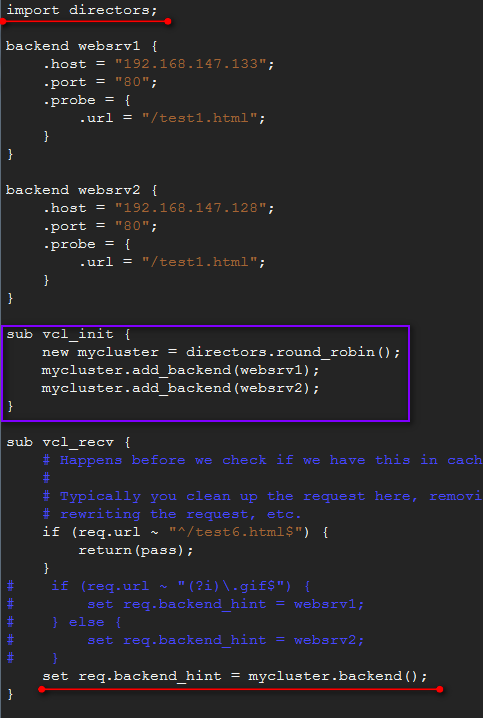

定义后端服务器集群：

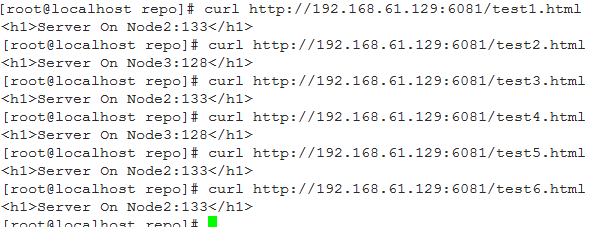

此时访问不同的页面，会轮询的在两个服务器中切换，达到轮询的效果，一旦访问了一个页面，再次访问时，因为缓存，都是同一个服务器的页面。

负载均衡算法：
  fallback、random、round_robin、hash
