网络工程毕业设计项目思路分享——（四）虚拟机通过HCL实现互联网访问测试

毕业设计系列目录

（一）准备工作的介绍
（二）虚拟机测试机创建
（三）虚拟机网络配置及远程连接
（四）虚拟机通过HCL实现互联网访问测试
…未完待续

---

来自某不知名搬砖从业人士
优快云：kano_hidden_fans
知乎：天羽羽斩

---

---

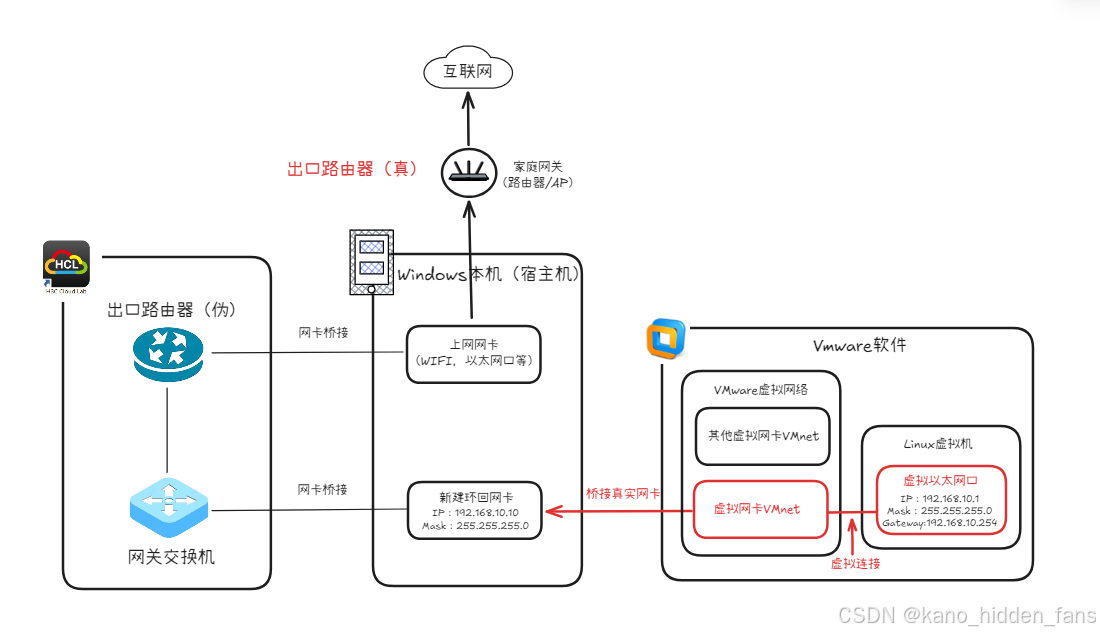

一、网络通信示意图

二、HCL交换机连接网卡

1、IP规划

网卡	IP/MASK
本机环回网卡	192.168.10.10 /24
虚拟机虚拟以太网卡ens33	192.168.10.1 /24
gateway_swtich Vlan10	192.168.10.254 /24

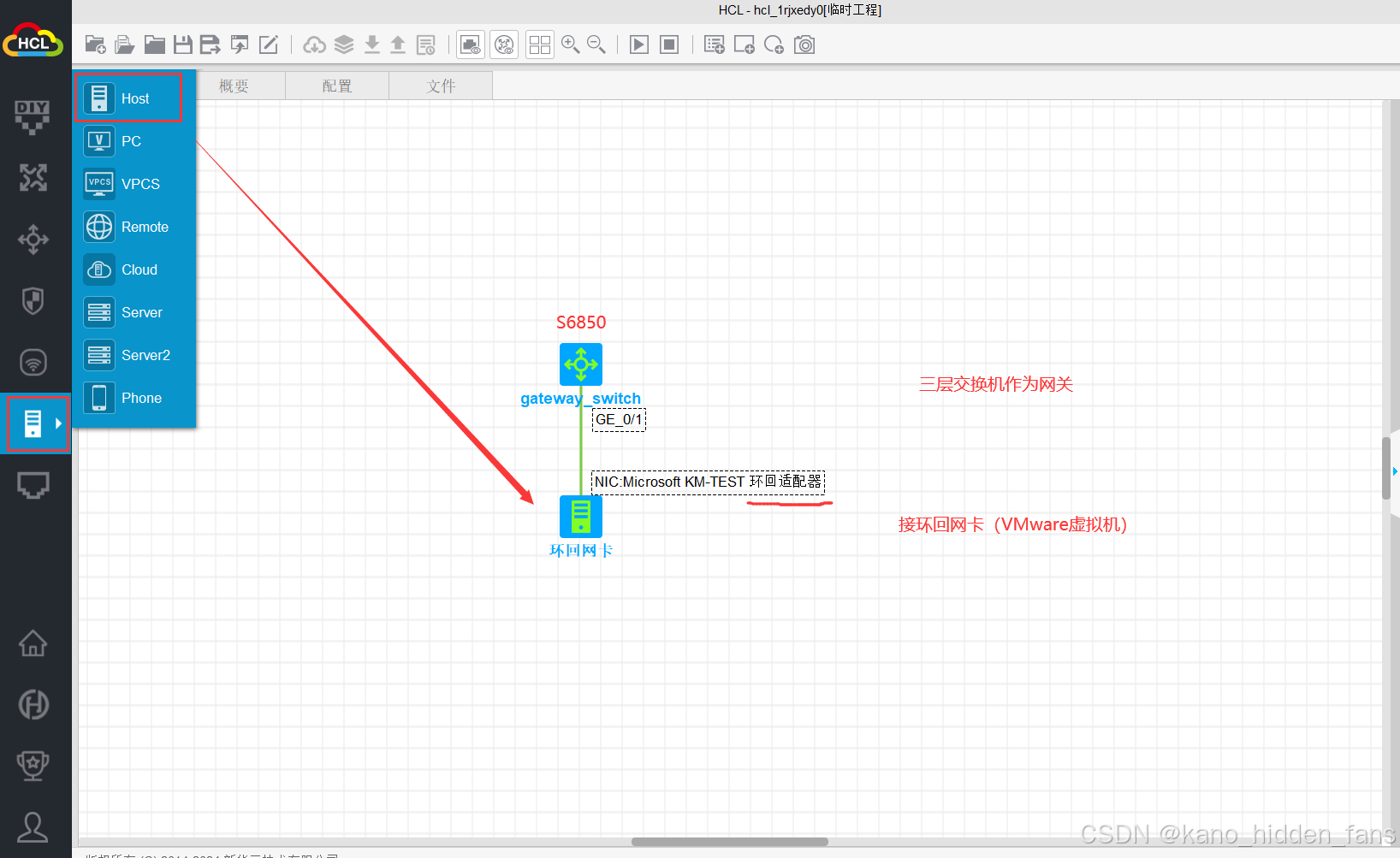

2、HCL部分

HCL操作不做详细指导，因为本系列也面向网络工程为主，默认大家对网络模拟器有基本使用的掌握能力

HCL启动设备出现问题，首先确认安装的VirtualBox版本是对应适配的版本号，这方面如没有问题，可以查看以下情况：

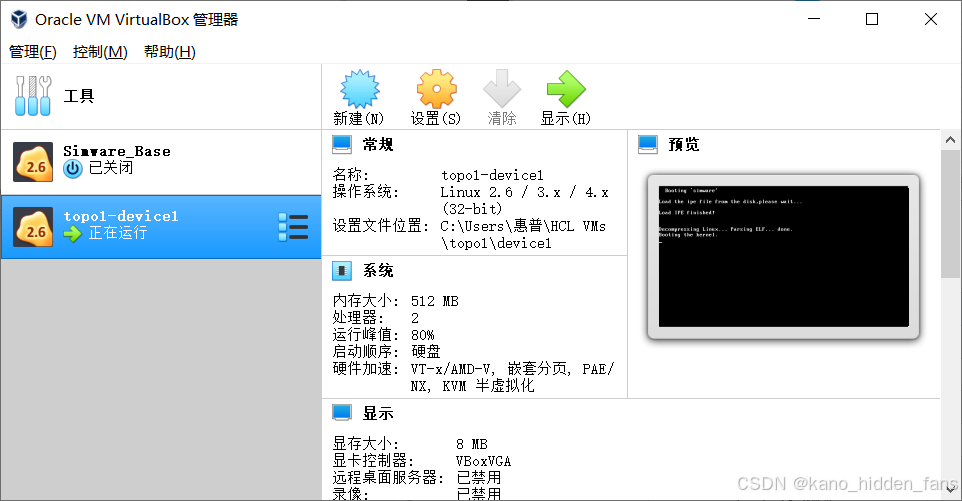

①拓扑搭建后，打开VirtualBox查看是否自动创建虚拟机（下图为本例中的情况）

如果没有该虚拟机可以卸载VirtualBox后再重新下载，我遇到的就是这个问题，用这个方式解决了
②有一种弹窗报错的解决方法，是优快云的一个文章，有一次也使用这个解决的
https://blog.youkuaiyun.com/Steve_64/article/details/132942128?fromshare=blogdetail&sharetype=blogdetail&sharerId=132942128&sharerefer=PC&sharesource=kano_hidden_fans&sharefrom=from_link

3、具体配置

gateway_swtich
