1.概述

在使用Activiti时，对于表单的应用应该是大家讨论的最多的话题之一了。Activiti自带了两种模式的表单：内置表单和外置表单。
内置表单在流程定义文件的XML中用activiti:formProperty属性来定义；外置表单则使用activiti:formkey="form/test.form"来定义，test.form是一份单独的表单文件。
在流程发起时从request获取提交的表单数据，然后构建为map再通过formService.submitStartFormData(defId, map)提交表单数据到Activiti中保存。
在实际的使用过程中，这两种模式的表单都不能很好的满足企业级表单应用的需求，例如：

表单只支持键值对的格式；
不支持在线可视化进行表单设计；
表单数据不能进行查询和统计分析；
表单数据和流程数据无法分库存储。

2.在线表单设计器

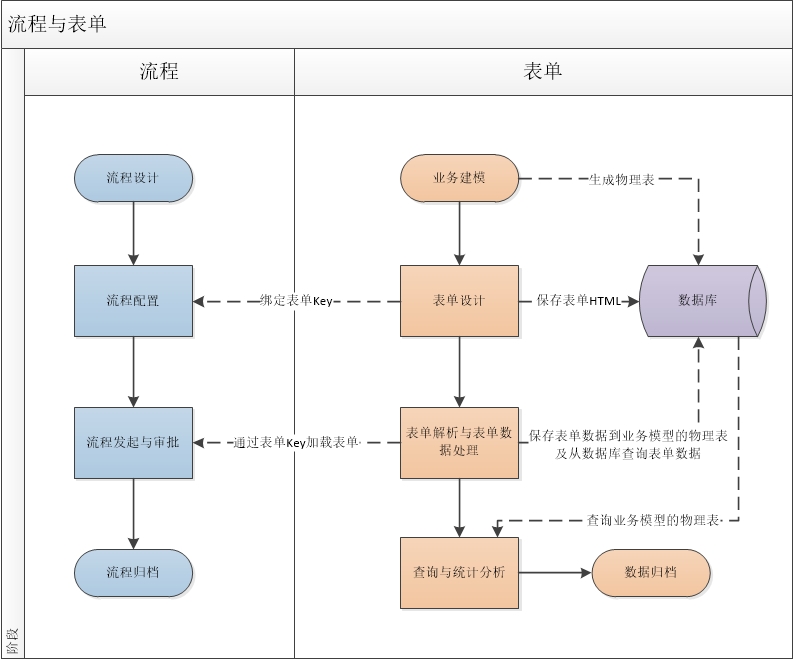

使用在线表单设计器设计时，流程与表单按照以下方式进行整合。

2.1流程绑定表单

在进行流程配置时，通过在流程定义的XML中添加如下Element将表单与流程进行绑定。

<ext:globalForm>
  <ext:form formValue="bxbd" name="报销表单"
  			parentFlowKey="local_" type="inner"/>
</ext:globalForm>

2.2表单数据的保存

在发起流程和审批待办任务时，通过表单Key可以从数据库中获取表单的html内容从而展示为表单页面。在用户填写了表单数据以后，执行启动流程、审批任务的操作时，将表单数据以json格式提交到后台，后台将数据保存到数据库中，同时将这份数据的主键作为businessKey与该流程实例关联起来。
通过流程启动事件的监听器来处理表单数据的保存及businessKey的关联。

@Service
@Transactional
public class BpmStartEventListener implements ApplicationListener<BpmStartEvent>, Ordered {

	@Resource
	BpmDefinitionAccessor bpmDefinitionAccessor;
	@Resource
	BpmProcessInstanceManager bpmProcessInstanceManager;
	@Resource
	BpmExeStackManager bpmExeStackManager;
	@Resource(name="defaultBpmFormService")
	BpmFormService bpmFormService;

	@Override
	public void onApplicationEvent(BpmStartEvent ev) {

		BpmStartModel model = (BpmStartModel) ev.getSource();
		//设置上下文。
		setBuinessKey(model);

		if (AopType.PREVIOUS.
