iOS 启动优化之二进制重排

目前已在多个项目中实践过了启动优化相关技术，今天记录一下，分享给更多的人。

概述

启动优化实践中主要分为两个阶段：

第一阶段，main 函数之前的优化：
① 二进制重拍。
② 控制 +load 函数的使用次数。
③ 控制动态库数量，官方建议原则上不超过6个（可以合并动态）。
④ 减少类的数量（删除冗余的类）。
第二阶段，main函数之后的优化
主要是针对业务层面的优化
① 在启动函数 application:didFinishLaunchingWithOptions: 中，将不影响首页加载的业务代码放到首页加载完成后，再进行执行。
② 必须在首页加载前执行完成的代码，可以开启多个子线程进行初始化（会涉及到任务依赖）。
③ 首页渲染数据做内置和归档。归档数据不存在时，使用内置数据渲染，否则使用归档数据渲染。

1. 二进制重拍

1.1 原理

我们的 App包数据并不是在启动的时候一次全部加载到内存中的，而是类似于懒加载的方式，以每页16KB的数据进行分页加载。启动的时刻，也是缺页加载次数最多的时刻。因为启动用到的类和方法，并不是全部集中在某几页数据中，而是根据编译顺序，分散到不确定的分页数据中。我们做二进制重拍，也就是要让启动用到的函数，集中到最前边的几张表中，减少分页加载的次数，也就节约了启动时间。
那么为什么减少分页加载的次数，可以节省启动时间呢？
这是应为，每页数据加载到内存中，还需要进行重绑定的过程，因为ASLR（地址空间布局随机化），每次启动后指针地址值并不是MachO中编译后的地址，还需要加上这个随机偏移地址，也就是rebase（重绑定）的过程。
启动时刻加载的分页越多，重绑定的地址也就越多，拖慢了应用的启动时间。

1.2 查看默认的二进制排列顺序

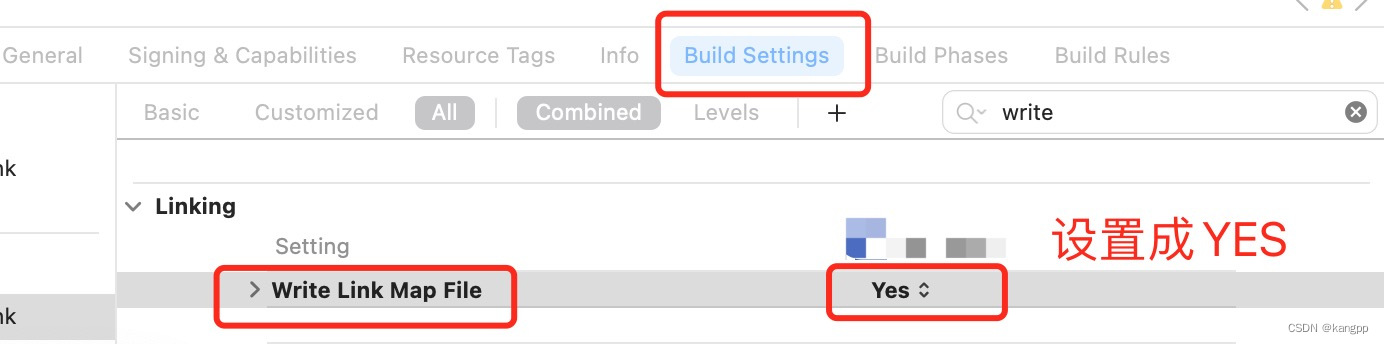

① 打开编译配置 Build Settings —> Write Link Map File —> 修改成 YES。
在这里插入图片描述

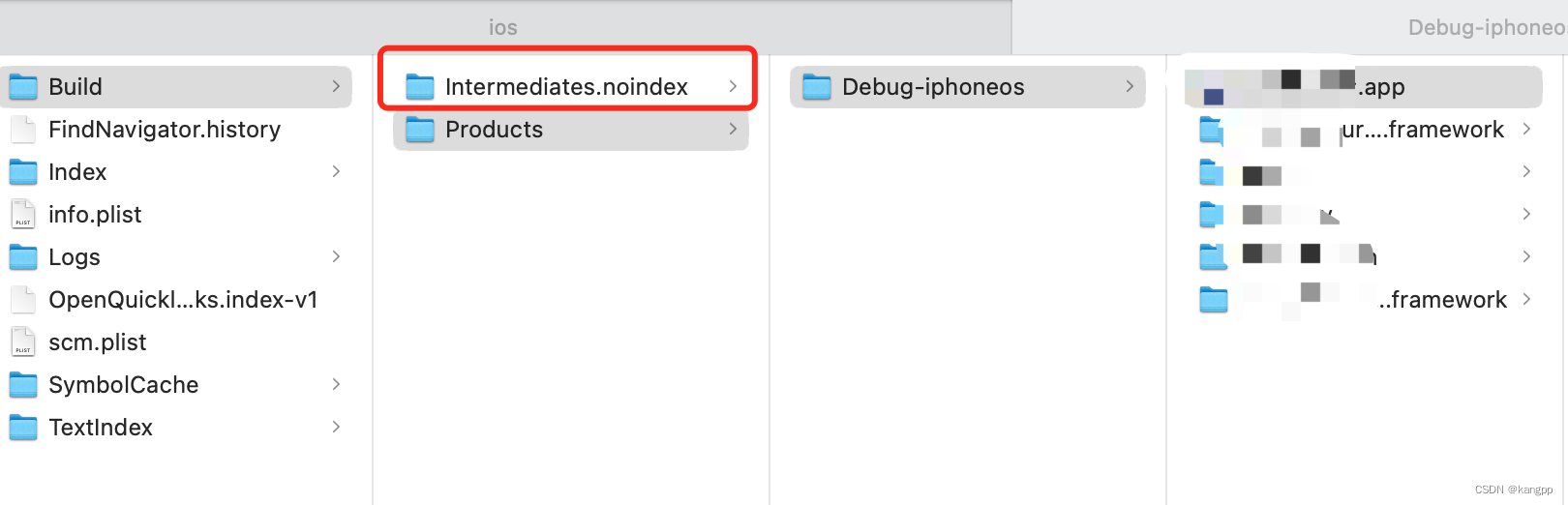

② 打开编译后生产的 .app 文件，在上两层目录找 Intermediates.noindex

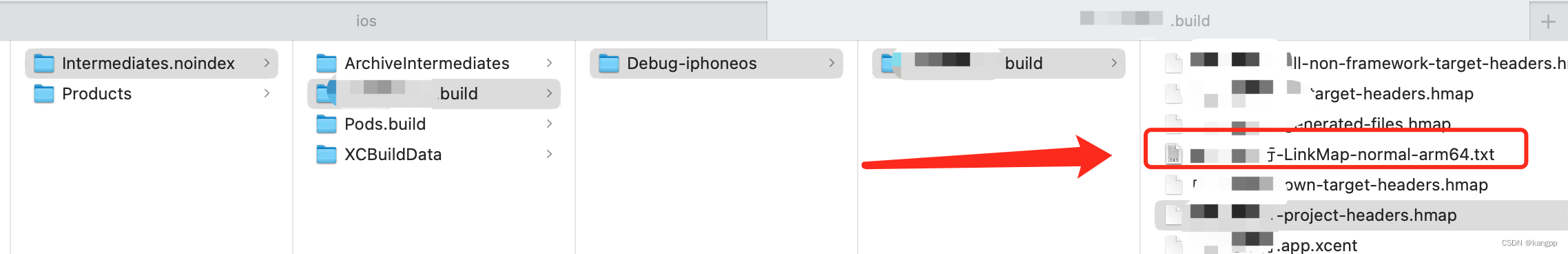

Intermediates.noindex/xxx(项目根目录名称).build/Debug-iphoneos/xxx(项目根目录名称).build/xxx-LinkMap-normal-arm64.txt
这个txt就是默认的排列顺序，我们配置.order后，这个文件的排列顺序会按照.order给定的顺序编译后排序。
在这里插入图片描述

1.3 配置`.order` 文件

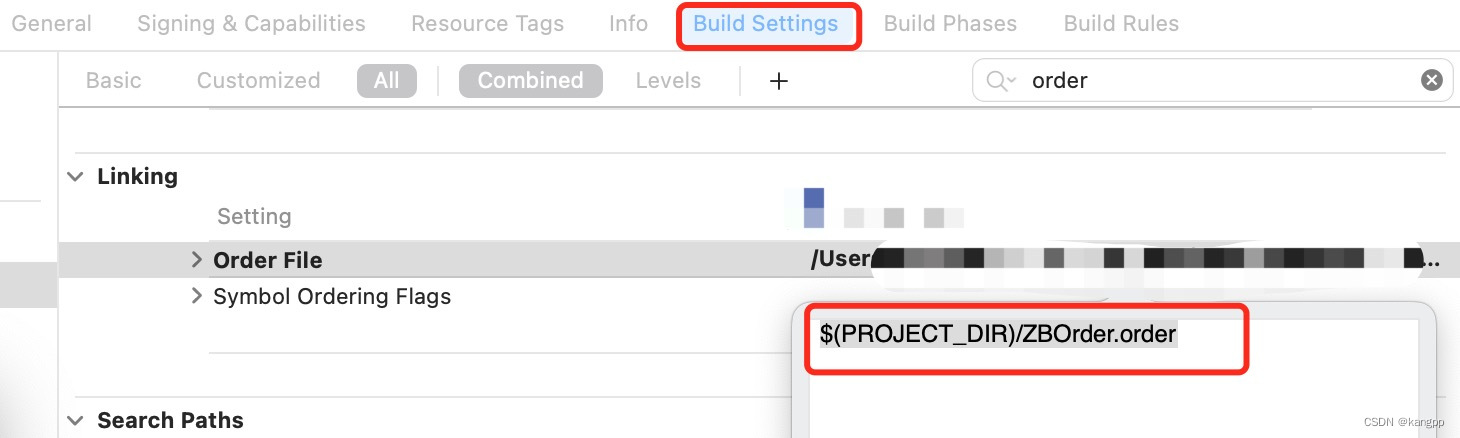

打开 Build Setting，搜索 Order File 配置生成的.order文件路径。
.order里写点什么，稍后再说（利用 clang 插桩技术，找到启动过程中用到的方法、函数、block等）。
在这里插入图片描述
至此，环境上的配置，其实已经完成了，但是我们留下了一个 .order 文件填充符号的问题，这也是核心的问题。

2. 利用插桩获取重排符号

需要说明的是，获取到符号表后，以下配置我们就可以删除掉了。
插桩获取符号可以参考LLVM官网的介绍。
原理就是在每一个OC的方法、函数、block 的汇编代码中，插入一条__sanitizer_cov_trace_pc_guard汇编指令，读取pc寄存器的指令指针，回调到我们自己添加的C函数__sanitizer_cov_trace_pc_guard，然后根据指针恢复出OC的方法名、函数名、block。

2.1 配置pc寄存器跟踪配置

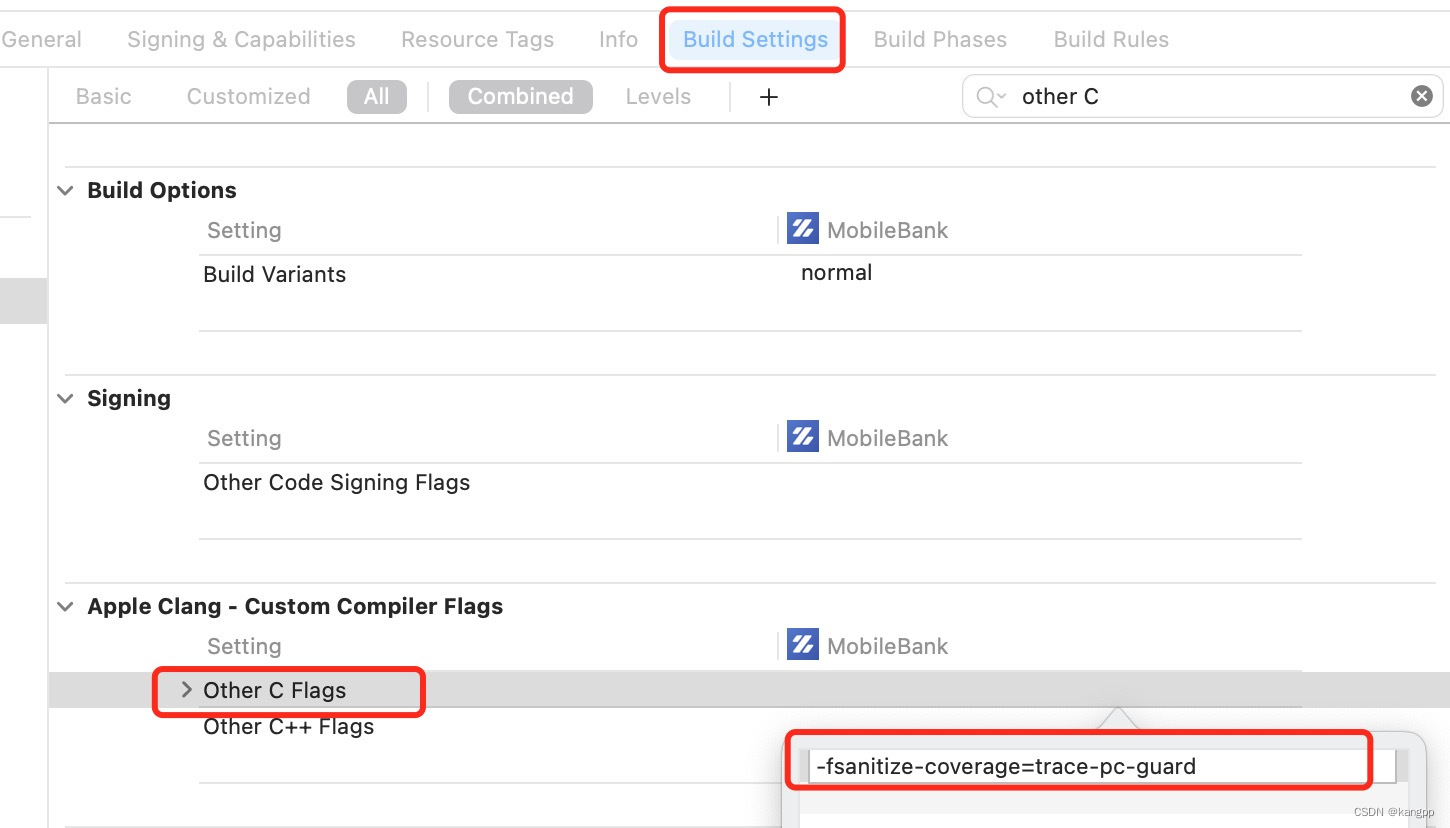

Build Settings —> Other C Flags —> 添加 -fsanitize-coverage=trace-pc-guard
在这里插入图片描述
此时编译会报错，因为插入的函数找不到。

2.2 引入插桩函数

以下代码来自 LLVM官网

void __sanitizer_cov_trace_pc_guard_init(uint32_t *start,
                                                    uint32_t *stop) {
  static uint64_t N;
  if (start == stop || *start) return;
  printf("INIT: %p %p\n", start, stop);
  for (uint32_t *x = start; x < stop; x++)
    *x = ++N;
}
void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  if (!*guard) return;
  void *PC = __builtin_return_address(0);
  char PcDescr[1024];
  //__sanitizer_symbolize_pc(PC, "%p %F %L", PcDescr, sizeof(PcDescr));
  printf("guard: %p %x PC %s\n", guard, *guard, PcDescr);
}

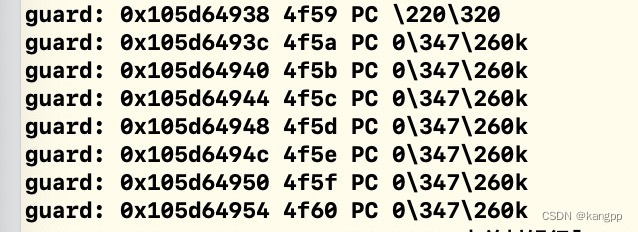

此时项目已经可以编译通过，运行后拿到的东西并不是我们想要的（如下）：
在这里插入图片描述

2.3 恢复函数信息

引入头文件 #import <dlfcn.h>
使用如下C函数恢复pc存储的函数信息，结果存储在 DL_info结构体中。

	Dl_info info;
    dladdr(PC, &info);
    printf("%s\n", info.dli_sname);

完整代码如下：

void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
  if (!*guard) return;
  void *PC = __builtin_return_address(0);
  Dl_info info;
  dladdr(PC, &info);
  printf("%s\n", info.dli_sname);
}

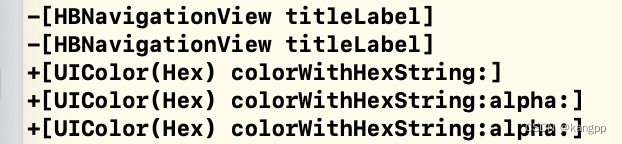

到这里我们已经拿到了二进制重拍需要的OC方法、C函数及block函数（如下图）：
在这里插入图片描述

2.4 填充`.order`文件

上一步拿到的log 信息就是我们要在.order文件中写入的二进制重排数据。
需要注意的是，非OC函数，都需要添加 _ 开头。
其实打印出来的block函数已经有下划线了，但是还要再加一个。
完成这些工作后，我们就可以把2.1至2.3的配置删除了。

3. 问题记录

3.1 循环的问题

插桩也会对循环进行拦截插桩。
解决方案是，在步骤2.1中修改编译配置：

Build Settings —> Other C Flags —> 添加 `-fsanitize-coverage=func,trace-pc-guard`

3.2 swift 工程 / 混编工程问题

无法捕捉到swift函数。
解决方案：
搜索Other Swift Flags , 添加两条配置即可 :
-sanitize-coverage=func
-sanitize=undefined

结语

但是，有一个问题，这些log信息有重复函数，例如2.3图中所示。另外我们如果能自动生成 .order文件，会更好。后面的实现就不再赘述了，有兴趣可以自行实现。
文末也提供了这样的工具。
