在做一个蓝牙HID设备的时候，从机使用的SensorTile，主机使用的Android 5.0平板（内核3.4），在内核中的HID驱动和HID设备是通过VID PID匹配的，而这个SensorTile的VID PID一直是0x00, 0x00。为了快速验证，我把generic-usb或者hid-multitouch的hid_device_id表中添加了如下代码以兜底这个VID PID均为0x00的蓝牙HID设备，经测试是可以顺利驱动的。

// for generic-usb
{ HID_BLUETOOTH_DEVICE(HID_ANY_ID, HID_ANY_ID) },
// for hid-multitouch
{ .driver_data = MT_CLS_DEFAULT, HID_BLUETOOTH_DEVICE(HID_ANY_ID,HID_ANY_ID) },

必经上面这种改法只是为了验证，最终这样改不合适，那么蓝牙设备的VID PID是在哪里设置的呢？我作了进一步追踪。
内核的上一级是uhid，通过查看在external/bluetooth/bluedroid/btif/co/bta_hh_co.c的bta_hh_co_send_hid_info这里进入到uhid的。

/*******************************************************************************
**
** Function         bta_hh_co_send_hid_info
**
** Description      This function is called in btif_hh.c to process DSCP received.
**
** Parameters       dev_handle  - device handle
**                  dscp_len    - report descriptor length
**                  *p_dscp     - report descriptor
**
** Returns          void
*******************************************************************************/
void bta_hh_co_send_hid_info(btif_hh_device_t *p_dev, char *dev_name, UINT16 vendor_id,
                             UINT16 product_id, UINT16 version, UINT8 ctry_code,
                             int dscp_len, UINT8 *p_dscp)
{
    ...
    APPL_TRACE_WARNING("%s: vendor_id = 0x%04x, product_id = 0x%04x, version= 0x%04x,"
                                                                    "ctry_code=0x%02x",__FUNCTION__,
                                                                    vendor_id, product_id,
                                                                    version, ctry_code);
    ...
}

向上再追踪到了：

/*******************************************************************************
**
** Function         SDP_GetDiRecord
**
** Description      This function retrieves a remote device's DI record from
**                  the specified database.
**
** Returns          SDP_SUCCESS if record retrieved, else error
**
*******************************************************************************/
UINT16 SDP_GetDiRecord( UINT8 get_record_index, tSDP_DI_GET_RECORD *p_device_info,
                        tSDP_DISCOVERY_DB *p_db )
{
        ...
        p_curr_attr = SDP_FindAttributeInRec( p_curr_record, ATTR_ID_VENDOR_ID );
        if ( p_curr_attr )
            p_device_info->rec.vendor = p_curr_attr->attr_value.v.u16;
        else
            result = SDP_ERR_ATTR_NOT_PRESENT;
        ...
}

通过查看得知该函数是通过SDP协议获取VENDOR_ID的，在蓝牙协议官网上一查，还真就查到了：

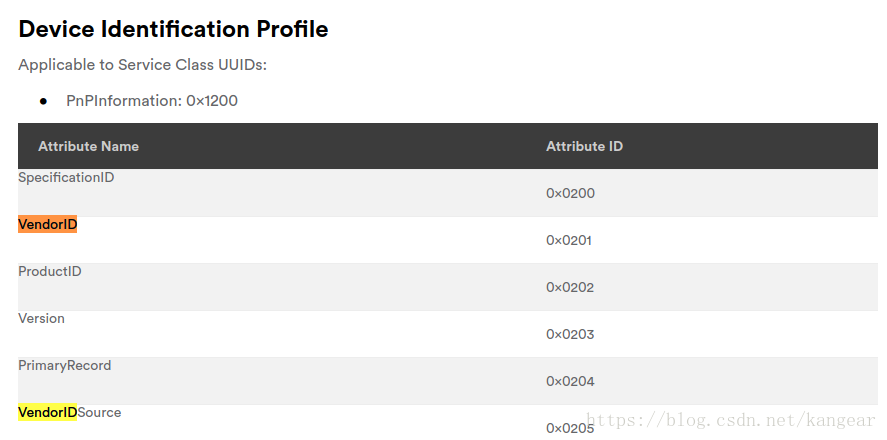

SDP协议中的VendorId
来源：https://www.bluetooth.com/specifications/assigned-numbers/service-discovery

那么现在就清楚了，蓝牙中也是有VID 和 PID，方便区别不同的厂商，这样主机系统驱动中就可以加以区分。需要具体到从机的SDP协议中查看一下。下回分解。

更新：
经查看3.5以上的内核不需要在内核中指定VID PID了，根据HID描述符来确定是否为多点触控设备，如果描述符中包含HID_DG_CONTACTID则就是多点触摸设备，自动使用hid-multitouch进行驱动。这也就是为什么在Ubuntu 16.04上什么都不用改就可以驱动起来了。

《完》
