UEFI FD 文件分析

FD 生成流程

                                 《edk2-BuildSpecification-release-1.28 p.173》

上图是 UEFI edk2 spec 中 《Overview of Flash Device Layout》时序。

• GenSec: 用于生成 Sec section， Sec 的定义在 FDF 文件中
• GenFfs: 用于生成 FFS 文件，它是构成FV的基础文件，其生成规则定义在 FDF文件
• GenFv: 用于生成 Fv 文件，它定义 FFS 在 Fv 中存放的方式和规则
• GenFds: 用于生成 Fd 文件

根据上述流程描述，一个重要规则是 FDF 来定义的。

FD layout 定义

FDF

                                《edk2-FdfSpecification-release-1.28.01 P.25》

FDF文件用于描述整个 FD 生成的规则。

通常在进行编译时， FDF 文件 和 DSC 文件位于同一级目录，DSC 中描述中编译各个EFI 文件，之后通过Tools 生成 FD images.

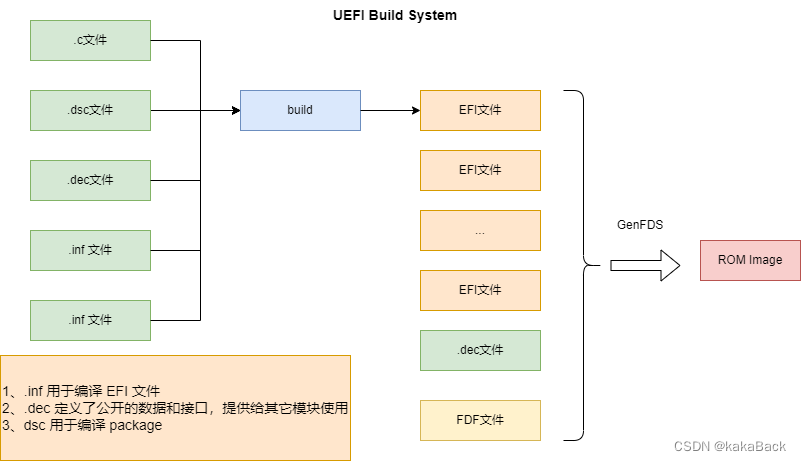

整体流程可以整理如下：

 FDF语法

Define Section

[Defines]
    DEFINE FVMAIN_COMPACT_SIZE  = 0x2ff000

Define section 通常用于定义全局的变量。上面就是定义了一个 FVMAIN_COMPACT_SIZE 的全局变量，这个变量在后面的编译中用到。

FD Section

FD 的语法规则如下：

Token = VALUE [| PcdName]

Token 后面的 PcdName 是可选的，如果后面有 PcdName , 那么会将 VALUE 赋值给 PcdName.

FD 支持的 Token限定为如下的几个：

• BaseAddress : flash device 的 基地址
• Size : flash device 的大小，单位是 Bytes
• ErasePolarity : 擦写极性，只有0或者1 两种数值
• BlockSize: 支持定义多个 BlockSize, 如果有多个 BlockSize, 通常第一个 size 是 block0 的，之后依次是 block 1:N
• NumBlocks: 连续 block 的个数

典型定义如下：

[FD.XXX_EFI]
BaseAddress   = 0x80000000|gXXXTokenSpaceGuid.PcdEmbeddedFdBaseAddress  #The base address of the FLASH Device.
Size          = 0x002A0000|gXXXTokenSpaceGuid.PcdEmbeddedFdSize         #The size in bytes of the FLASH Device
ErasePolarity = 1
BlockSize     = 0x1000
NumBlocks     = 0x2A0

FV Section

定义方式：[FV.UiFvName], 其中 UiFvName 是通常是 FVMAIN_COMPACT.

语法规则：

1. DEFINE 语法： 用于定义FV SECTION 中使用的宏变量。

DEFINE EDK_VERSION = 10

Block 语法

BLOCK_SIZE = VALUE
NUM_BLOCKS = VALUE

FV  Set 语法

SET <PcdName> = VALUE

用于定义 Pcd 变量

1. INF 语法

INF 用于引用 edk2 inf 文件或者component。在 FV section 使用 INF 会默认创建一个引用 module 的 inf 文件中设定的 MODULE_TYPE 的 ffs 文件。

同时，在 FV.FVMAIN_COMPACT 之后定义的 INF 顺序规定了相关的 module 的在 FD 中的顺序。

1. FILE 语法

FILE 关键字用于引用 ffs 文件，格式如下：

FFS file specification syntax is one of the following:
FILE Type $(NAMED_GUID) [Options] FileName
OR
FILE Type $(NAMED_GUID) [Options] {
    SECTION SECTION_TYPE = FileName
    SECTION SECTION_TYPE = FileName
}

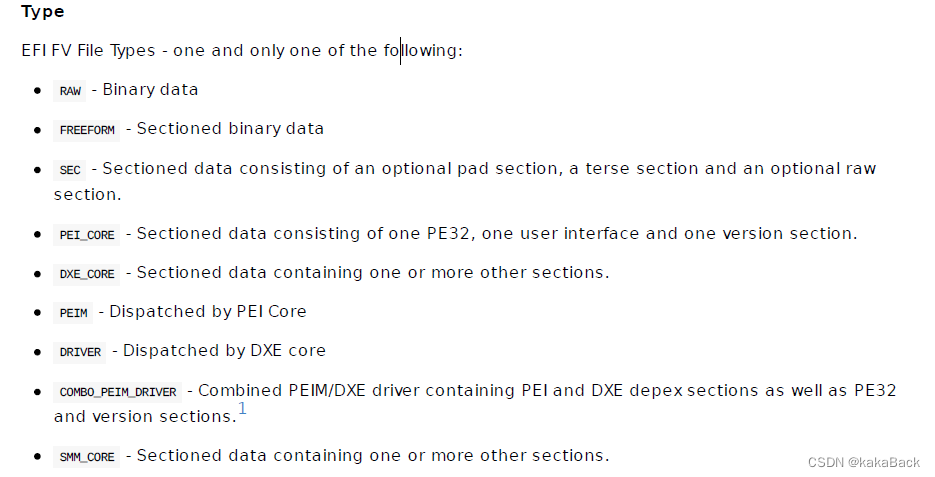

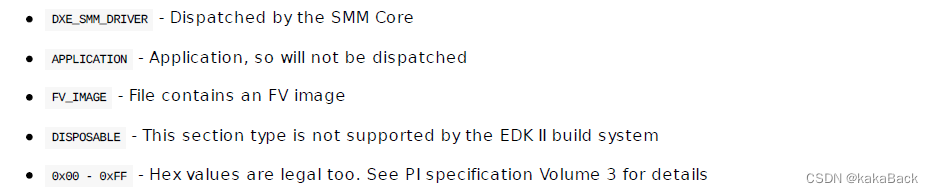

引用文件的类型定义如下：



 Named_GUID 通常是从 INF file's [Defines] section FILE_GUID 获取得到。
