HCIP D12

8、路由反射器

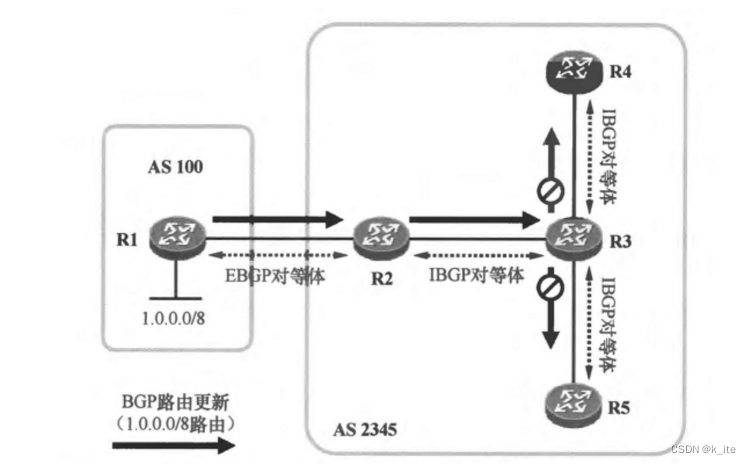

      Router Reflector---------路由反射器--------RR---------我们可以通过配置，将某些设备在一定条件下设置成为路由反射器，之后，该设备将可以反射所学习到的IBGP路由信息

我们在指定一台路由器称为路由反射器( RR ）的同时，必须在他的 IBGP 对等体关系中选择一个或者多个设备称为他的客户( client ), RR 和客户之间所构成的系統我们称为反射熊( Cluster )。每一个反射簇都将使用 RR 的 RID 作为族 D ．其余没有称为 RR 客户的 IBGP 对等体关系，我们将称其为非客户

路由反射器的反射规则：
1，当路由反射器从自己客户处学习到条路由，则他将会把这条路由信息反射给自己所有的客户以及非客户
2，如果路由反射器从自己的非客户处学习到一条路由，则他将把这条路由信息反射给自己所有的客户但是不能反射给非客户
         “非非不传“
3，当路由器执行路由反射时，他只将自己使用的最优的 BGP 路由进行反射

       因为 IBGP 水平分割是为了防止环路的产生，而路由反射器将路由反射之后就打破 IBGP 的水平分割，就可能造成环路的出现----------所以，路由反射器为了防止环路的出现，又引入了两个属性-----
 Originator _ ID （起原者 D ), Cluster list （簇列表）

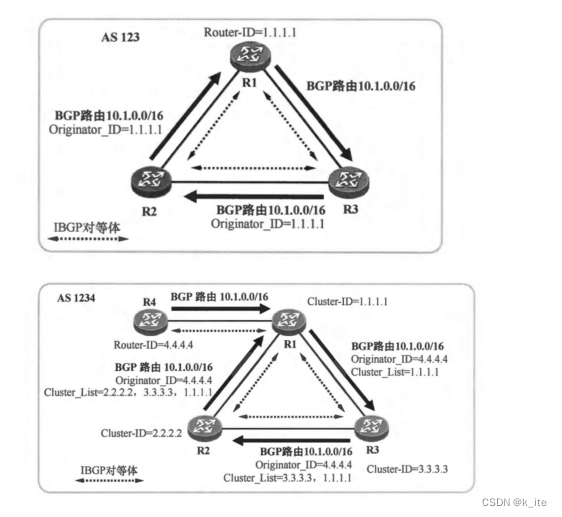

起源者 D -------O_ID-------当一条路由信息来到路由反射器时，反射器需要将这条路由信息反射，反射前将在该路由信息中添加这个属性，这个属性的值为该反射器收到这条路由信息的通告者的 RID ，之后，别的路由反射器收到一条路由信息如果其中包出O_ID ，则他将不会改变这个属性。如果一台设备收到一条路由条目其中起源者 ID 为自己本地的 RID ，则将不再学习这条路由信息，起到防止环路的效果

如果在一个AS当中，存在多次反射，则一定存在多个反射簇，则每个 RR 在反射路由信息时都会在其中簇列表属性中添加本地的簇 ID 。当一个设备收到一条反射的路由信息后，其中的簇列表属性中包含本地簇 ID ，则将不再学习该路由，防止环路的产生。

[r3-bgp]peer2.2.2.2 reflect client ----------指定R2作为反射客户，则同时R3自动成为 RR

9，联邦
   联邦的思想就是将同一个 AS 当中的IBGP对等体关系改变为 EBGP 对等体关系，通过这种方法来打破 IBGP 的水平分割。这就需要将不同的 IBGP 对等体划分到不同成员 AS 当中，成员 AS 之间建立的 EBGP 对等体关系是一种特殊的 EBGP 对等体关系，他们之间仅遵循 EBGP 对等体的传递性，而从传递的内容角度看，依然需要遵循 AS - BY - AS 规则，因为从宏观上看，他们依然处于同一个 AS 当中．
联邦的做法也相当于打破了 IBGP 的水平分割，则也将可能出现环路问题，则需要考虑防环。防环方法可以直接借鉴 EBGP 水平分割，在AS_PATH 属性当中添加成员AS号来防止回传。注意，为了区分成员 AS 和正常的AS，成员 AS 号将使用小括号括起来。

联邦的配置
[r2]bgp64512--------联邦成员设备启动 BGP 进程时需要使用小号来启动
[r2-bgp]confederation id 2---------声明联邦成员的大号
[r2-bgp]peer 3.3.3.3 as- number 64512----------联邦成员之建立 IBGP 对等体关系需要使用小号来建立
 [r3- bgp]confederation peer - as 64513------在需要建立联邦的 EBGP 对等体关系的设备上需要声明建邻的成员 AS 号
 [r3-bgp]peer 4.4.4.4 as- number 64513----------联邦的 EBGP 对等体关系使用小号建邻
[r3-bgp]peer 4.4.4.4 ebgp- max - hop------------因为联邦的 EBGP 对等体关系之间需要遵循 EBGP 对等体的传递性，所以，其TTL 值默认为1，在非直连建邻时需要将TTL值修改才能正常建邻

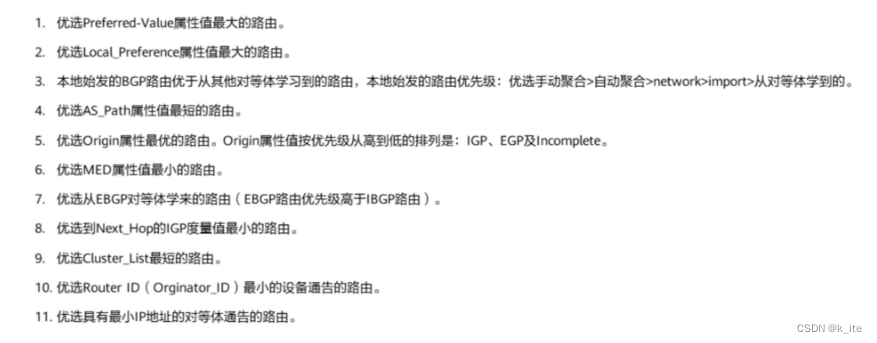

10、BGP的选路原则

BGP选路的前提条件-------丢弃所有不可用的路由信息

1，优选 PV 值最大的路由
        PV 值是华为的私有属性，可以理解为是权重，数值越大，其优先级越高，又因为他是所有选路原则中的第一条原则，所以，该属性是本设备上选路最方便的一个属性。-------这个属性只能在本设备上生效，他无法传递给任何 BGP 对等体。

修改 PV 影响选路的配置：
      方法一：全局修改
[r4-bgp]peer 3.3.3.3 preferred - value ?
 INTEGER <0-65535> Preference value
[r4-bgp]peer 3.3.3.3 preferred - value 100
 AS-path 1, origin igp ,MED 0, localpref 100, pref - val 0, valid , internal ,ore 2
 55, IGP cost 1, not preferred for PreVal

负载分担--------即让不同的流量走不同的线路，分担单一线路的压力

      方法二：精细化控制
1，抓取流量
[r4]ip - prefix PV permit 10.0.0.0 24
2，做路由策略
[r4] route - policy PV permit node 10
[r4-route- policy]if - match ip - prefix pV
[r4-route- policy]apply preferred - value 100

[r4-route- policy]q
[r4] route - policy PV permit node 20--------注意，必须要配置空表

放通剩余所有流量
 Info : New Sequence of this List

[r4-route- policy]q

3，在 BGP 中调用路由策略
[r4-bgp]peer 3.3.3.3 route- policy PV import


2，优选 LP 属性值最大的路由
 LP-------本地优先级------默认值为100，越大越优。这个属性可以在 IBGP 对等体之间进行传递，所以，他是 AS 内部选路最常用的属性。路由信息在传递给 EBGP 对等体时将不携带这个属性

通过修改 LP值来影响选路
方法一：全局修改
[r3-bgp]default loca - preference 200----R3之后发给 BGP 对等体的路由的 LP 属性都将被改为200
方法二：精细化控制
在R3的出方向做
1，抓取流量
[r3] ip - prefix Ip permit 10.0.0.0 24
2，做路由策略
[r3] route - policy lp permit node 10

Info : New Sequence of this List .
r3-route - policy]if - match  ip - prefix lp
[r3-route - policy]apply local - preference 300

[r3-route- policy]q
[r3] route - policy Ip permit node 20

Info : New Sequence of this List .
[r3-route- policy]q
3，在 BGP 进程中调用
[r3-bgp]peer 4.4.4.4 route - policy Ip export


3，自己始发的路由优先级高于从对等体处学来的，自己始发的方法也存在多种，他们的优先级关系为手工聚合＞自动聚合＞ network > import


4，优选AS_PATH属性最短的路由
    AS _ PATH 属性进行选路时，需要注意一下两点：
1，我们在进行路由聚合时，如果激活 AS_SET 关键字之后，将不同 AS 的明细路由进行聚合，则我们将在 AS_PATH 属性中携带所有明细 AS 的 AS 号，并用大括号括起来。在进行选路比较时，大括号的内容当作一个 AS 号来看待
2，在联邦时，我们联邦内部也需要使用 AS _ path 来进行防环，我们将使用小括号将 AS 号括起来，在进行选路比较时，将不计算小阔号里的内容。

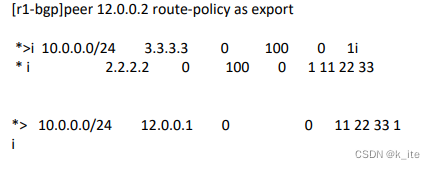

方法一：在R1的出方向修改 AS _ PATH 属性。
1，抓取流量

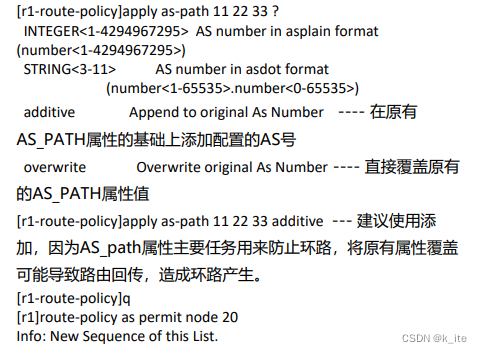

2，配置路由策略



3，在 BGP 中调用策略

[r2-route- policy]apply as - path 1 1 1 additive ----------建议在 AS_PATH 属性中添加真实离开的AS 的 AS 号，因为 AS_PATH 属性本身具有防环作用，添加 AS 号后可能导致路由无法发送到对应的 AS 当中，影响路由的传递。 AS_PATH 属性在进行选路时，仅关注 AS 号的长短，不关注内容

5，优选起源码属性最优的路由。起源码的优先级-------I > E >?
 OGN ------起源码--------I, e .?--------用来标识路由条目的起源I-------代表该路由信息起源于 IGP 协议（不局限于 IGP 协议，包括静态，直连），代表该路由条目起源于 AS 内部------通过 network 发布出来的路由信息其起源码为I

 E -------代表该路由信息起源于 EGP 协议------- EGP 指的是 BGP 之前使用的外部网关协议

?---------通过除了以上两种方式学习到的路由------重发布导入的路由起源码都是？

控制选路的方法：
1，抓流量
[r2]ip - prefix ogn permit 10.0.0.0 24

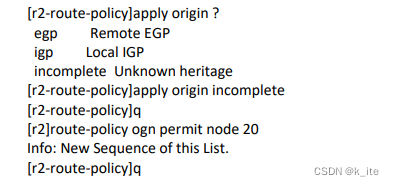

2，配置路由策略
[r2]route- policy ogn permit node 10

Info : New Sequence of this List .
[r2-route- policy]if - match ip - prefix ogn

6，优选 MED 属性值较小的路由
 MED -----多出口鉴别属性----- MED 值默认初始值并不是0，而是继承了路由表中该路由条目的开销值，所以，它可以反应到达目标网段在本 AS 内部的开销大小，通过这个参数，别的 AS 的流量在进入本 AS 时将可以选择开销较小的入口进入。通过修改这个属性值，我们也可以影响其他 AS 的流量流入本 AS 的路径。若本地通过 IBGP 对等体学习到一条 BGP 路由，其中存在 MED 值，之后需要将这条路由再传递给本地的 EBGP 对等体，则他将不再携带这个 MED 值。这种设置将有可能造成选路不佳的情况。所以，建议，如果存在多组边界设备需要将路由发送给 EBGP 对等体关系时，需要将所有的路由信息都发布。（每台设备都需要发布）

干涉选路的方法：
在R2上配置，影响R1的选路
1，抓取流量
[r2] ip - prefix med permit 4.4.4.0 24

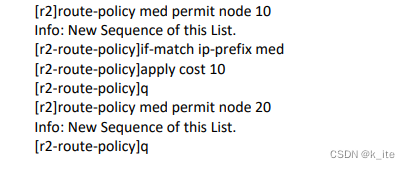

2，配置路由策略

3，在 BGP 进程中调用

注意， MED 值响的是别的 AS 的流量通过个出口进入到本 AS 内部，如果流入的不是同一个AS，即收到的路由条目中 AS_PATH 属性最左边的AS号不同，则将不比较第六条，直接比较第7条。

7, EBGP 对等体路由优于IBGP对等体
