HCIP D10

BGP------边界网关协议



AS-----自治系统------由单一机构或组织管理的一些列IP网络及其设备的集合

            1、网络范围太大,协议跑不过来,需要进行划分;

             2、自治管理

    为了方便区分和标定不同的AS,我们给每个自治系统设计了一个编号-----AS号----16位二进制构成----0-65535;其中0和65535为保留值,不用,所以,AS号真正的取值范围为1-65534;我们将64512-65534AS号称为私有AS号-----因为传统的AS号存在不够用的问题,所以目前也存在拓展版AS号------32位构成-------目前绝大多数设备已经支持拓展版AS号

     BGP 协议在之前还存在一款写意思-----EGP,但是由于其功能有限,后来在其基础上进行优化和改进,生成了现在的BGP协议。目前AS之间使用最广泛的协议-------BGP协议

      在目前IPV4环境下,使用最广泛BGP版本是BGPV4.目前市场上已经存在BGPV4+。BGPV4+又可以称为MP-BGP------可以支持多种地址族的应用

       在没有BGP协议的情况下,仅使用重发布技术,也可以实现AS之间的路由信息的共享。但是,之所以不采用这种方案,其原因如下:

            1、重发布技术本省存在缺陷------在多点重发布中,因为种子度量值问题,必然造成选路不佳

             2、ASBR设备归属问题

BGP之间传递路由信息的方式一定是和RIP类似,通过传递路由条目信息来实现------之所以不使用拓扑信息,主要因为:

                1、拓扑信息资源占用量太大,而BGP需要传递的数量是巨大的;

                 2、传递拓扑信息将暴露本AS内部的拓扑连接情况

BGP------无类别的路径矢量型协议

                距离矢量-----在距离矢量型协议中,距离是开销的体现,将跳数作为开销值的评判标准。将一个路由器看作是一个单位计算距离

                 路径矢量-----是将一个AS看作一个整体

                路径矢量不牵扯算法,因为BGP仅仅是将IGP计算出来的路由信息发送到其他AS之中,相当于仅将现成的路由进行传递而不需要计算

IGP-----选路佳,收敛快,占用资源少

BGP协议的关注点

       1、可控性------AS之间需要传递大量的路由信息,所谓可控,就是可以更方便的干涉选路,更容易做路由策略

            为了保证可控性,BGP舍弃了开销值。取而代之的是BGP给每条路由信息附加了很多路径属性。之后 ,可以通过这些属性来进行选路。因为多种属性的存在,将导致我们的选路变得更加灵活和方便,使得BGP协议具有强大的可操控型

            因为BGP协议需要传递大量的路由信息,所以,其本身不可能存在周期更新机之上制。BGP仅存在触发更新

        2、可靠性-----需要保证数据传输的可靠。BGP为了保证传输的可靠性,其传输层协议直接 选择使用TCP协议。使用TCP的179号端口进行工作

              IGP协议不选择使用TCP的原因

                        1、TCP传输效率较低

                         2、TCP传输占用资源较大

                         3、TCP协议只能实现单播,所以,无法通过组播或者广播的形式发送,则将导致IGP协议无法自动发现邻居关系,只能手工指定

因为BGP选择使用的是TCP协议,所以吗,BGP需要手工建立邻居关系

BGP因为传输层使用的是TCP协议,所以,只有在TCP协议可以正常建立会话的基础上就可以完成BGP的建邻工作------BGP支持非直连建邻(网络可达)-----BGP的非直连建邻建立在IGP(静态)之上

在BGP中,我们将邻居关系称为对等体关系

EBGP对等体关系------如果建立对等体的两台路由器位于不同AS中

IBGP对等体关系------如果建立对等体的两台路由器位于同一AS中

因为,EBGP对等体之间一般使用直连建邻,所以,EBGP对等体之间发送的数据包中的TTL值我们将其设置为1。如果遇到EBGP对等体之间需要进行非直连建邻,则需要手工修改TTL值。IBGP对等体关系在AS内部一般都是非直连建邻,所以,TTL值设置为255

3、AS-BY-AS------在BGP当中,我们将一个AS看作一个整体。

BGP协议是不支持负载均衡的------在BGP当中,如果到达同一目标网段存在多条路径可以走时,BGP将会根据其中的路径属性来选择一条最优的加载到路由表中,而不会进行负载均衡

1、BGP的数据包

        BGP协议所有数据包的传输的可靠性均由TCP协议来保证。所有BGP数据包均属于TCP建立的会话通道发送

        OSPF的Hello-----可以周期性的发现,建立和保活邻居关系

在BGP中,发现邻居关系的过程变为由人手工指定,主要因为TCP协议需要建立会话通道,之后才会基于通道发送数据包

open包-------建立BGP对等体关系------邻居关系的建立无非就是参数协商的过程。BGP建立邻居关系需要通过OPEN包来携带参数,进行比对协商

           AS号----在创建邻居关系时需要制定邻居所在的AS号,这个参数将被携带在OPEN的报文中发送给对方,对方将比对这个AS号和本地所在的AS号是否一致,如果一致,则可以正常建立邻居关系

ROUTE-ID----区分和标定路由器的,也是由32位二进制构成,按照IP地址的格式来表示-----1、手工配置;2、自动获取(先看设备是否存在环回接口,如果存在则将选择环回接口中IP地址最大的地址作为RID,如果没有,则将在物理接口中选择IP地址最大的作为RID)

这个RID将在OPEN包中携带,发送到对端之后,对端将检测这个RID,如果和本地的RID不同,则将可以正常的建立邻居关系

手工建立邻居关系时所指定的建邻的IP地址必须和收到的open包中的源IP地址相同才能正常建立邻居关系。否则,邻居关系将建立失败

Holdtime----保活时间----默认时间为180s,在保活时间内,如果没有收到对方发送的keeplive包或者update包,则将断开BGP邻居关系

keeplive包---周期保活----周期发送时间等于保活时间的1/3,默认保活时间180s,则默认的周期发送时间为60s

   除了保活之外,keeplive包还将在open报文协商参数时临时充当确认包的作用

   TCP协议进行确认的目的是为了保证数据传输的可靠性,而keeplive报文确认的目的是为了确认认可对方发送的open报文中的参数

update包----更新包-----携带需要传递信息的路由信息的数据包。表示一条路由条目信息,需要携带的参数主要就是目标网络号和子网掩码信息,以及路径属性

              在更新包中,存在一个撤销路由条目字段,在这个字段下的路由条目将需要对端删除,而不再需要通过带毒传输的方式来表达

notification包

Route-refresh包------用于改变路由策略变更后请求对等体重新发送路由信息。(前提条件是双方均支持)

2、BGP的状态机

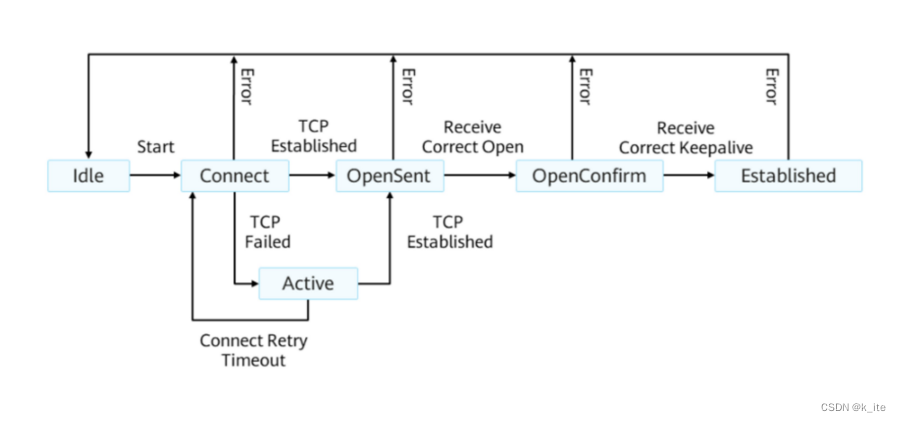

       BGP的状态机描述的是BGP对等体建立过程中状态的变化。因为BGP这个协议可以将邻居建立过程

IDLE------空闲状态------路由器启动BGP进程之后,将先处于idle状态。当你手工

Connect------连接状态,该状态完成TCP会话的确立

                     如果TCP会话建立成功,则将进入到opensent状态,发送open 报文

                     如果TCP会话建立失败,则将进入ACTIVB状态,尝试重新建立TCP会话

                     在建立TCP会话过程中,因为双方都会主动发起建立会话的过程,而最终建立的都是一个双向的会话。所以,最终只需要保持一个会话通道即可。选择方式是通过后续open报文中的RID进行比较,选择保留RID大的设备发起的TCP会话

Opensent------发出本地的open报文。收到对端发送的open报文,查看里面的参数,之后,如果确认参数无误,则将回复keeplive报文作为确认

Openconfirm--------open报文确认状态------对端也收到本地发送的open报文,之后根据里面的参数进行确认。如果确认无误则将发送keeplive报文。本段收到对方发送的keeplive报文之后将进入下一个状态。

Established-------建立状态--------标志着BGP对等体关系的建立

3、BGP的工作机会

             1、基于IGP协议实现IP可达

              2、指定邻居关系,通过三次握手,建立TCP的会话通道。之后所有BGP的数据报都将基于TCP会话通道来进行传递

               3、使用open报文和keeplive报文进行邻居关系的建立。之后将邻居关系收集到一张表中-----------邻居表

                4、通过update报文传递路由信息。传递的路由条目信息中主要包含目标网络号,掩码信息,以及各种路径属性。之后,设备会将所有自己发出的以及收到的路由信息记录在一张表中-------------BGP表

                5、之后将BGP表中的最优路径加载到路由表中

                 6、收敛完成后,BGP将周期使用keeplive报文进行保活。保活时间默认为1810s,周期发送时间默认为保活时间的1/3,即60s

                  7、若出现错误信息,将使用notification报文进行告警

                  8、若发生结构突变,则将使用update报文进行处罚更行

4、BGP的路由黑洞

      1、在R3上将BGP协议 的路由信息重发布到GP当中

       2、直接在R4上运行BGP协议

       3、MPLS

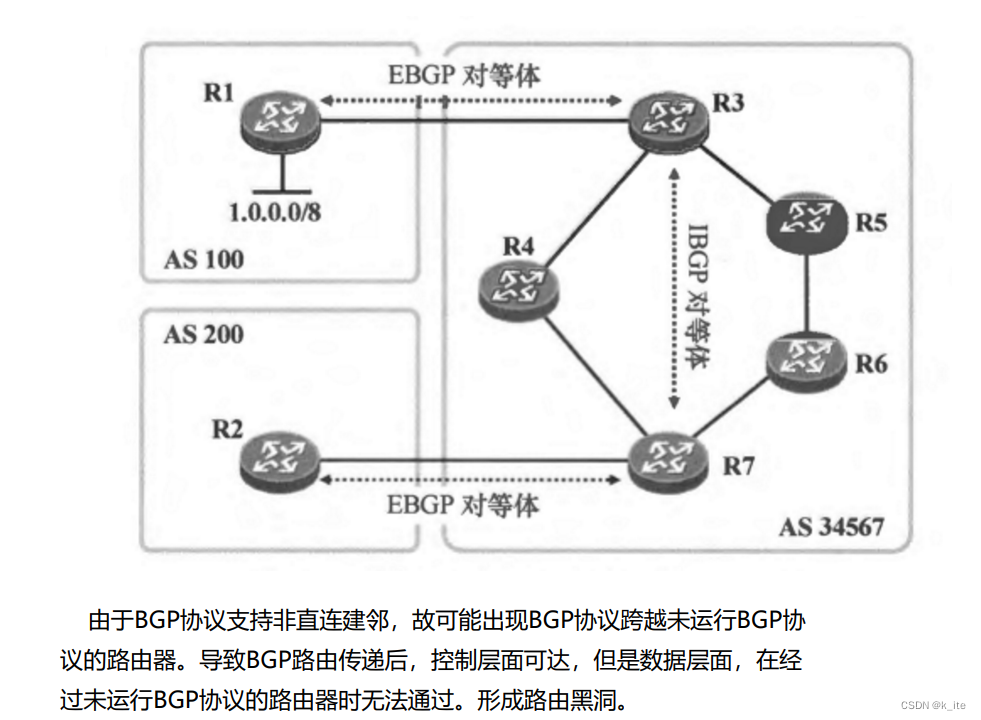

              为了避免路由黑洞的情况产生, BGP 提出了同步机制------即当一台路由器从自己的 IBGP 对等体学习到一条 BGP 路由时,他将不能把他通告给自己的 EBGP 对等体,除非他又从 IGP 协议当中学习到这条路由。
5, BGP 的防环
          BGP 使用的防环机制---水平分割机制


 EBGP 的水平分割---一种专门应用在 EBGP 对等体之间,用来解决EBGP 对等体之间可能出现的环路问题。
            BGP 协议将在路由条目中记录所经过的 AS 编号---- AS_PATH ----记录 AS 路径的一个属性。(这个属性除了可以完成 EBGP 的水平分割外,还可以作为选路的依据。)---------------接收到的BGP 路由条目中,其中的 AS_PATH 属性中,若存在本地的 AS 号,则将拒绝接受。


 IBGP 的水平分割---一种专门应用在 IBGP 对等体之间,用来解决 IBGP 对等体之间可能出现的环路问题

IBGP水平分割----------当一个路由器从一个IBGP对等体处学习到某条BGP路由时,他将不能在将这条路由信息通告给其他的IBGP对等体关系



因为IBGP水平分割的限制,导致IBGP对等体之间的路由信息只能传递一跳,在这种情况下,可能会造成通信障碍。----解决方案:

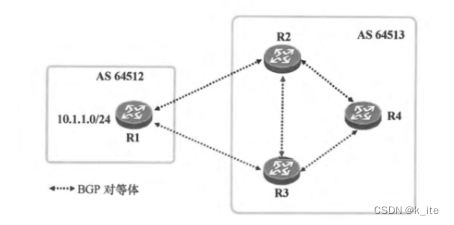

          1、构建全连的IBGP对等体关系------这样子的方法弊端在于---------1,全连建邻4会导致资源消耗增加;2、可能会导致网络的可拓展性降低

          2、路由反射器

          3、联邦

6、BGP的基本配置
