arcgis10.7利用python批量出图

需求背景

现有张一张二张三等100余户宗地shp文件，需要以谷歌影像为底图绘制各户宗地范围图

文件准备

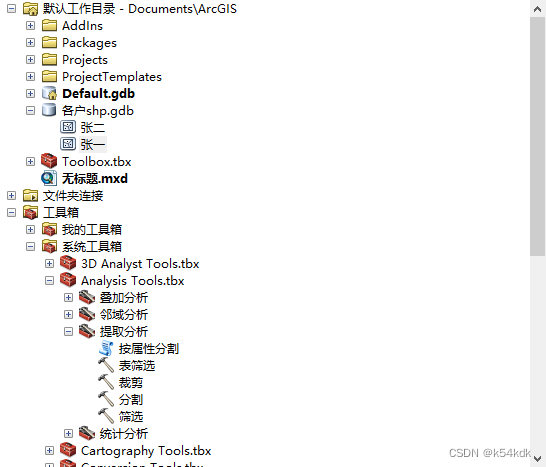

包含各户shp的gdb文件

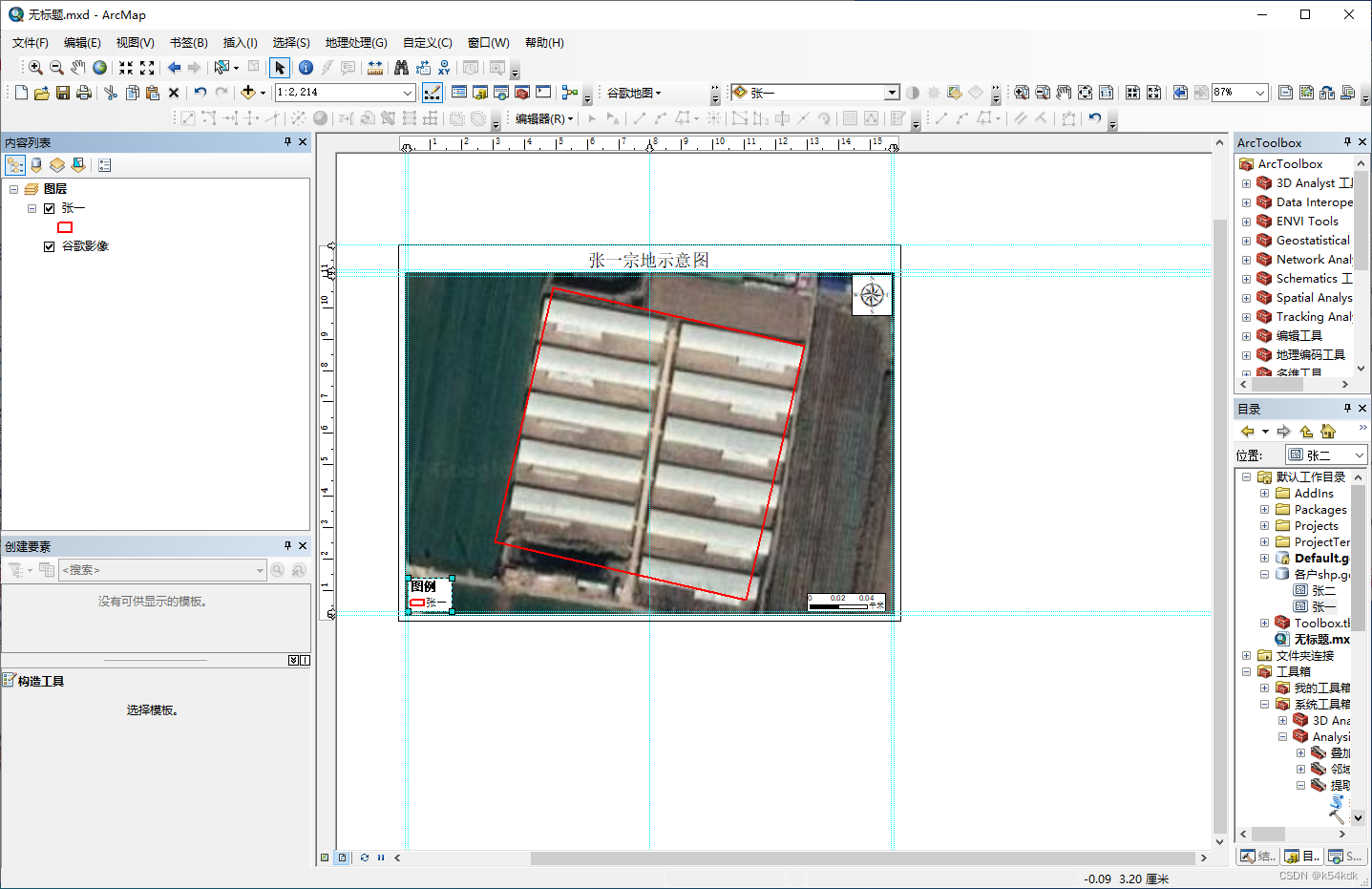

制作出图模板

制作出图模板



 出图模板

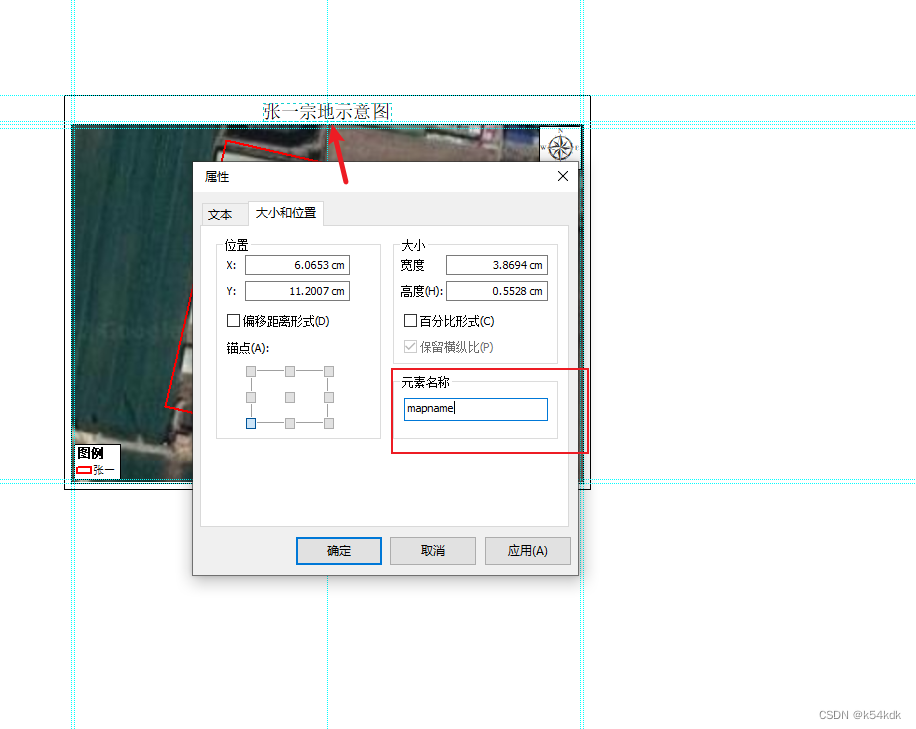

设置成果图的标题元素名称为mapname

实现代码

import arcpy
mxd = arcpy.mapping.MapDocument(r'C:/Users/Administrator/Documents/ArcGIS/model.mxd')
df = arcpy.mapping.ListDataFrames(mxd, "图层")[0]
Layers=arcpy.mapping.ListLayers(mxd, "", df)
# 读取gdb中的shp
arcpy.env.workspace = r"C:/Users/Administrator/Documents/ArcGIS/各户shp.gdb"
datasets = arcpy.ListFeatureClasses('*','Polygon')
all_shps=datasets
# 替换数据源,生成新的mdx
for r in datasets:
    for layer in Layers:
        if  layer.name ==u'宗地边界':
            layer.replaceDataSource(r"C:/Users/Administrator/Documents/ArcGIS/各户shp.gdb","FILEGDB_WORKSPACE",r)
# zoomToLayers
            arcpy.SelectLayerByAttribute_management(layer, "NEW_SELECTION")
            df.zoomToSelectedFeatures()
            arcpy.SelectLayerByAttribute_management(layer, "CLEAR_SELECTION")
# 修改图标题
            for elm in arcpy.mapping.ListLayoutElements(
                            mxd, 'TEXT_ELEMENT'):
                if elm.name=="mapname":
                    elm.text=r+u'宗地示意图'
    mxd.saveACopy(r'C:/Users/Administrator/Documents/ArcGIS/'+r+'.mxd')
# exportTojpg
    arcpy.mapping.ExportToJPEG(mxd,
                    resolution=600,
                 out_jpeg=r"C:/Users/Administrator/Documents/ArcGIS/"+r+".jpg")
# 从内存中释放
del mxd

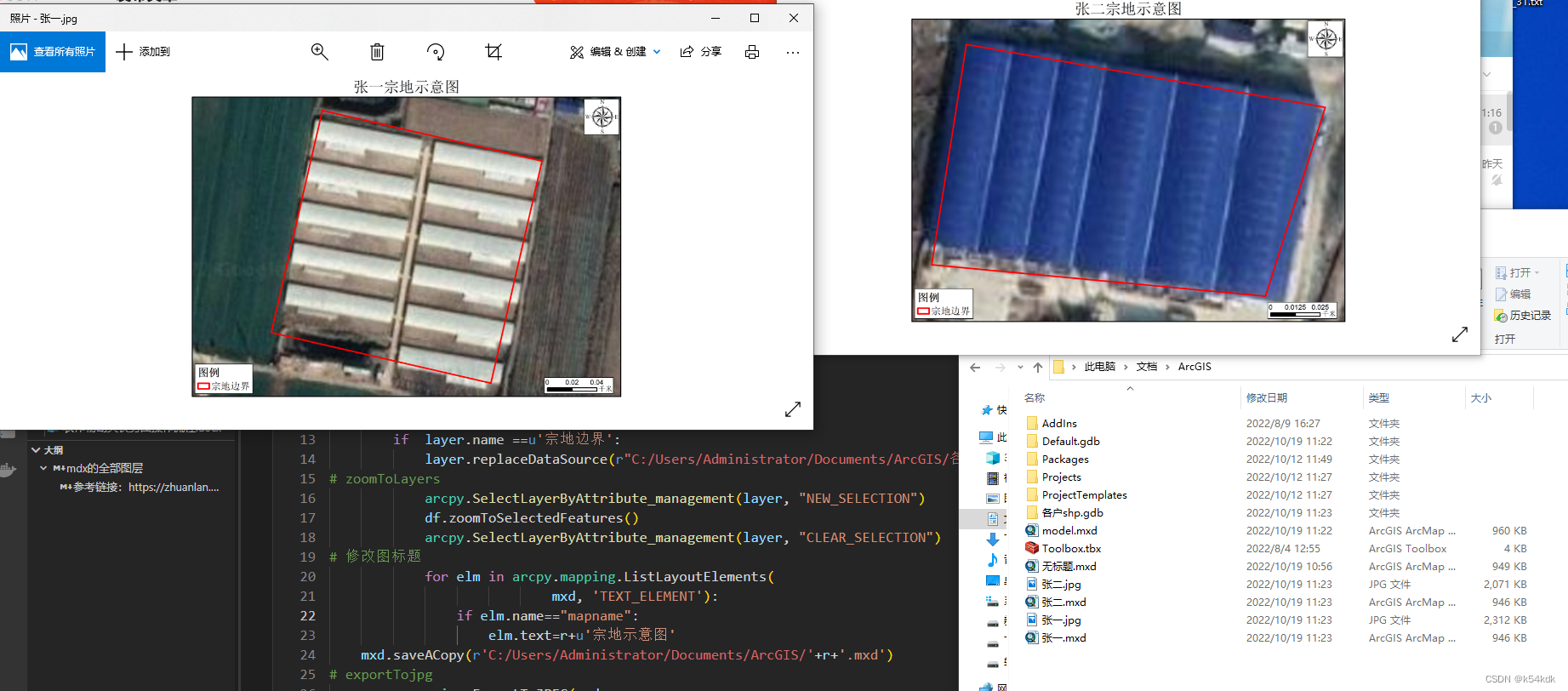

成果图件

 注意

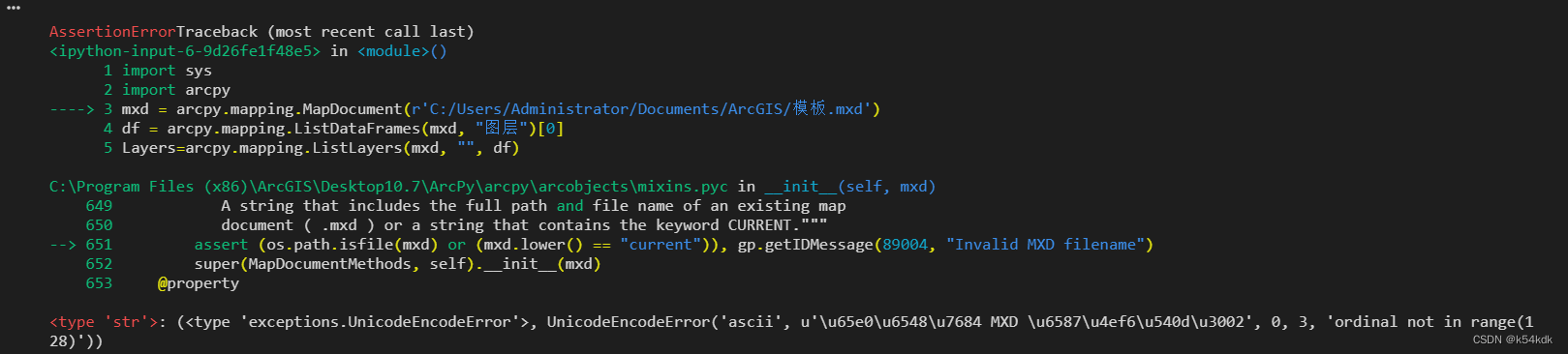

1. 作为模板的model.mxd文件名必须是英文，否则python2.x版本没法读取中文会报错如下

2. 涉及到中文的地方最好都加上u，比如u'宗地示意图'。

3. 本方法适用于图例名字不改变的图

附件

全部文件在我的仓库中

k54kdk / arcpyBatchDrawing · GitCode
