基于Arduino开发板的火焰报警器

**

基于Arduino开发板的火焰报警器*

概述

本文将通过使用火焰传感器与Arduino UNO组成一个简单的火灾报警系统。该火焰传感器是基于IR（红外线 Infrared Radiation）的火焰传感器，通过红外线感应是否存在火焰，若存在火焰，火焰传感器传达高电平信号到Arduino UNO主板上，触发蜂鸣器，蜂鸣器响，LED灯亮。

本文所需要用到的材料

火焰传感器
无源蜂鸣器
LED灯
arduino开发板
杜邦线若干
面包板一个

火焰传感器

火焰探测器是一种设计用于探测和响应火焰或火灾的传感器。对检测到的火焰的响应方式取决于加装的设备，可以包括发出警报、停用燃料管线（例如丙烷或天然气管线），以及启动灭火系统。
在这个项目中，我们使用的是基于红外的火焰传感器。输出高电平代表发生火灾。输出低电平代表没有火灾。

火焰传感器接线：

火焰传感器	Arduino
VCC	3.3 / 5V
GND	GND
DO	4

无源蜂鸣器

无源蜂鸣器利用电磁感应现象，为音圈接入交变电流后形成的电磁铁与永磁铁相吸或相斥而推动振膜发声，接入直流电只能持续推动振膜而无法产生声音，只能在接通或断开时产生声音。

Arduino和火焰传感器的工作过程

火焰传感器根据火焰发出的红外波长检测火灾是否存在。如果检测到火焰，它将输出逻辑1，否则它将输出逻辑0。 Arduino Uno检测传感器输出引脚上的逻辑电平状态，然后执行进一步的任务，如激活蜂鸣器和LED、发送警报信息。

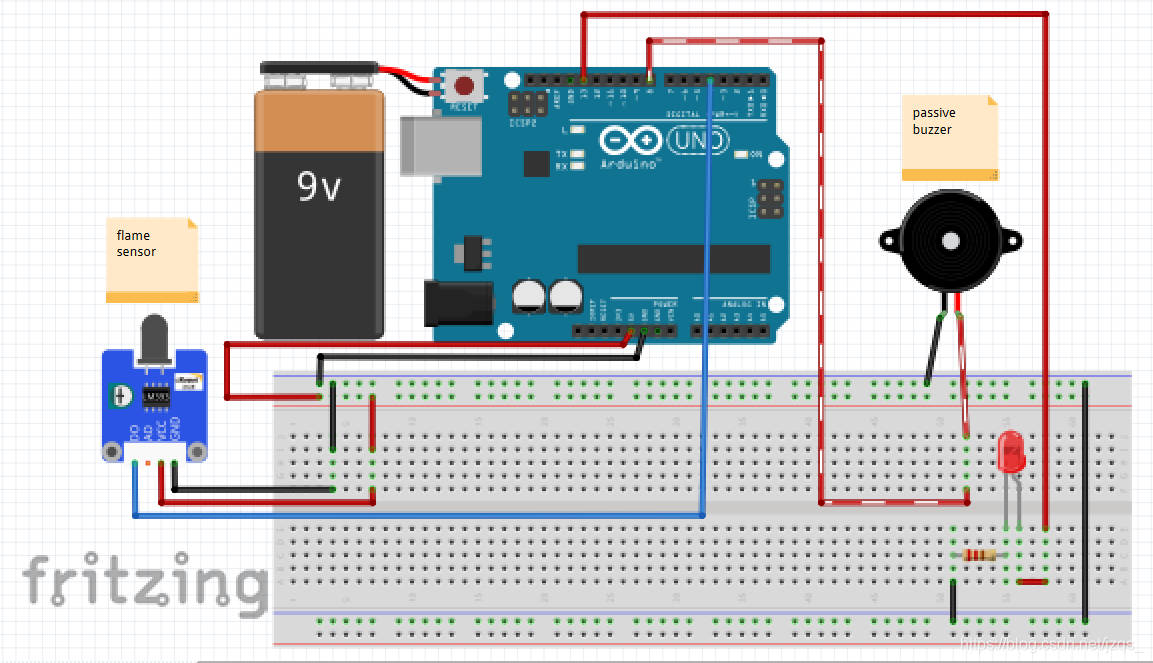

连接线路图↓

具体代码如下：

int buzzer = 8;       //设置蜂鸣器的数字引脚为8
int LED
