基于RSTP与VLAN技术组建网络

jyr学习日记

已于 2024-11-04 00:09:30 修改

阅读量290

点赞数 3

文章标签：网络服务器运维

于 2024-11-03 23:55:01 首次发布

本文链接：https://blog.youkuaiyun.com/jyr56789_/article/details/143472936

版权

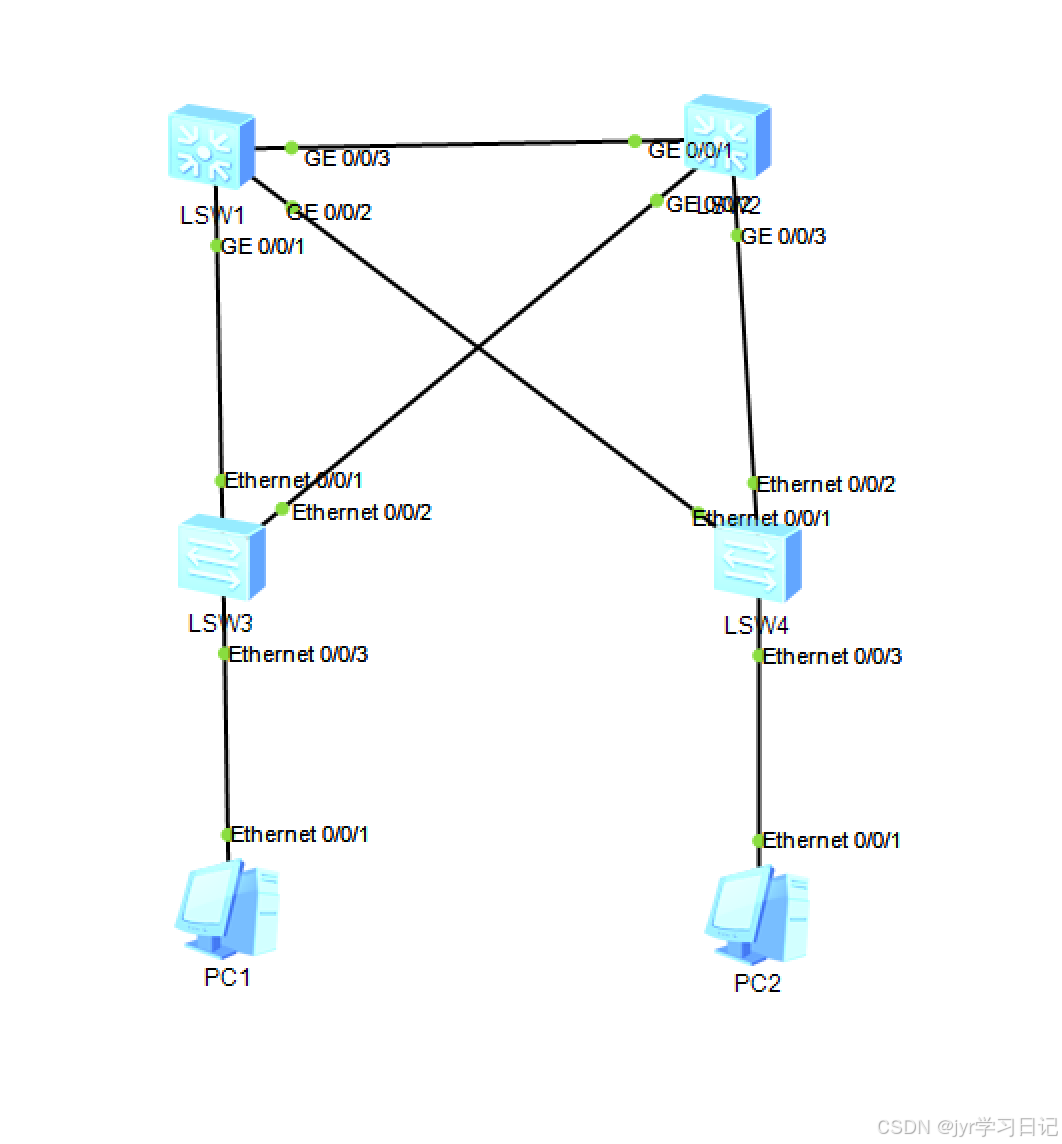

使用了两台高性能交换机作为核心交换机，接入层交换机与核心层交换机互联，形成冗余结构SW1 为根交换机，SW2 为备用根交换机，SW1-SW3 和 SW1- SW4 为主链路；且网络地址为 10.0.1.0/24。

具体配置步骤如下：

创建 VLAN
将端口划分至相应 VLAN
开启 RSTP
配置 RSTP 优先级
配置边缘端口

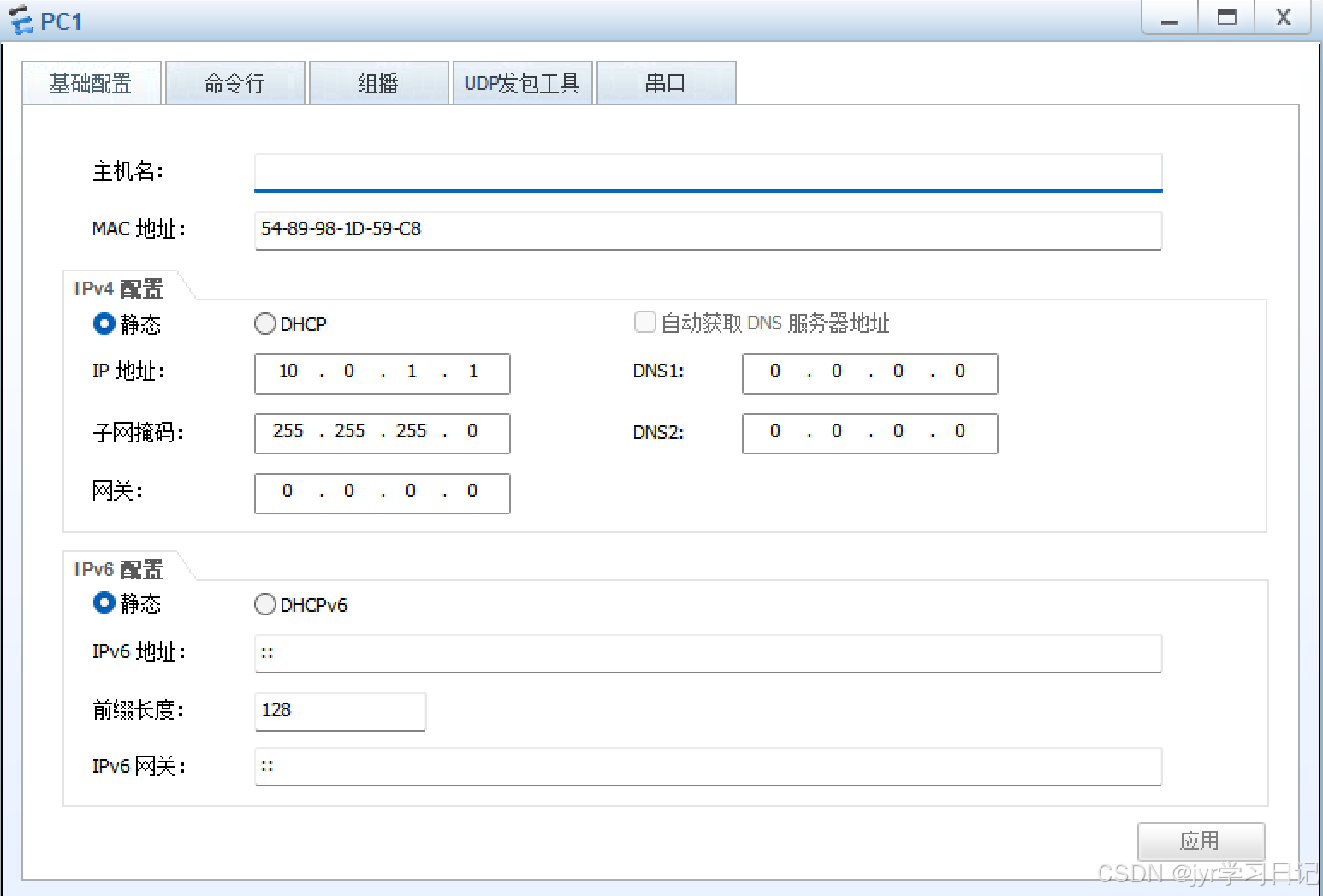

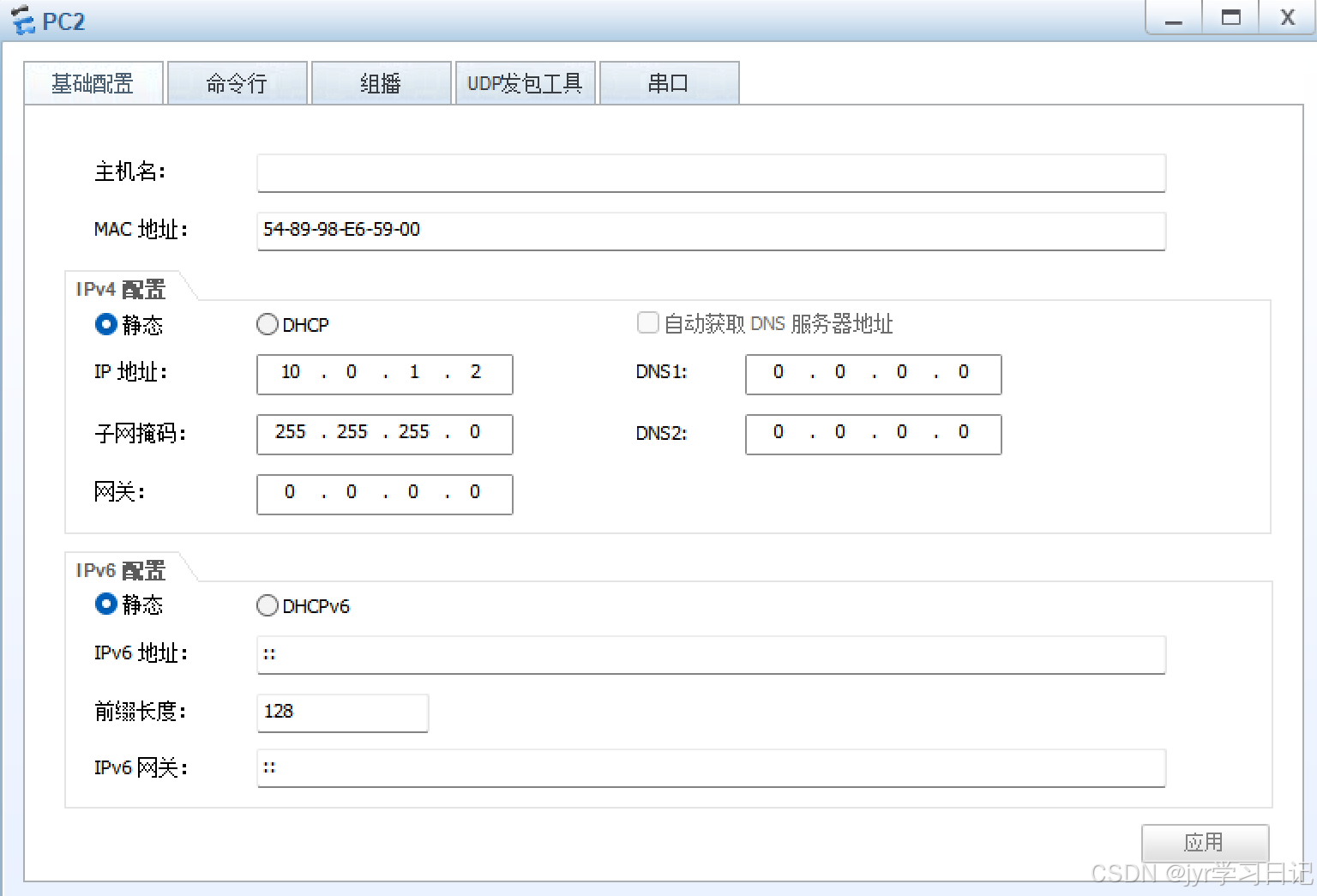

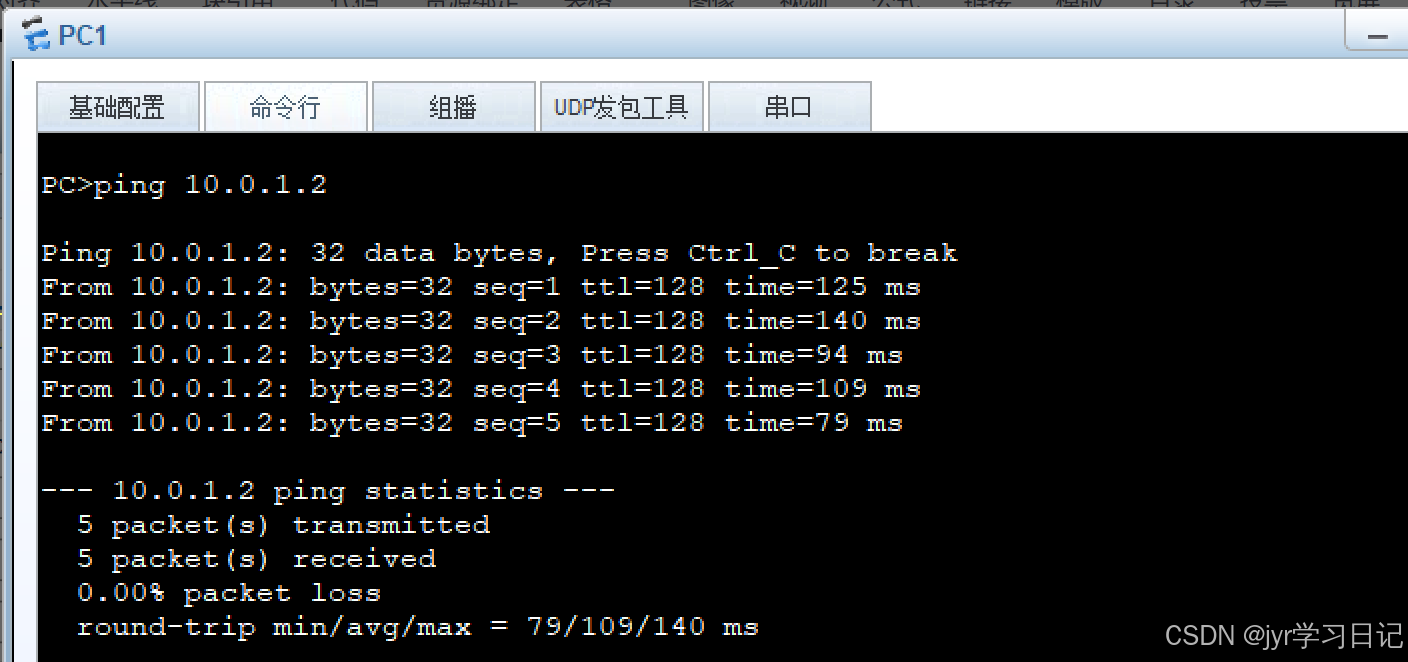

配置各部门计算机的 IP 地址

[SW3]vlan batch 10   //创建vlan
[SW3-Ethernet0/0/3]port link-type access    //配置接口类型为access
[SW3-Ethernet0/0/3]port default vlan 10    //将端口划分给vlan10
[SW3]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/2  //将端口e0/0/1到e0/0/2
划分到一组
[SW3-port-group]port link-type trunk      //将组内的接口类型改为trunk
[SW3-Ethernet0/0/2]port trunk allow-pass vlan 10    //trunk接口允许vlan10通过
[SW3]stp mode rstp   //配置stp类型为rstp （默认为mstp）
[SW3-Ethernet0/0/3]stp edged-port enable   //将该端口配置边缘端口

[SW4]vlan batch 10
[SW4-Ethernet0/0/3]port link-type access
[SW4-Ethernet0/0/3]port default vlan 10
[SW4]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/2
[SW4-port-group]port link-type trunk
[SW4-port-group]port trunk allow-pass vlan 10
[SW4]stp mode rstp
[SW4-Ethernet0/0/3]stp edged-port enable

[SW1]vlan batch 10
[SW1]port-group group-member g0/0/1 to GigabitEthernet 0/0/3    //端口g0/0/1到g0/0/3组成组
[SW1-port-group]port link-type trunk    //配置组中的接口类型为trunk
[SW1-port-group]port trunk allow-pass vlan 10    //配置trunk接口允许vlan10通过
[SW1]stp mode rstp
[SW1]stp priority 0

[SW2]vlan batch 10
[SW2]port-group group-member g0/0/1 to g0/0/3
[SW2-port-group]port link-type trunk
[SW2-port-group]port trunk allow-pass vlan 10
[SW2]stp mode rstp
[SW2]stp priority 4096

dis vlan    //查看交换机的vlan配置信息
dis stp     //查看交换机的stp状态
display stp brief   //查看端口角色与状态
display port vlan  //查看交换机端口所属的 VLAN、端口的链路类型
