【STM32CubeMX学习教程】——2.工程创建

STM32CubeMX工程创建

1.新建工程

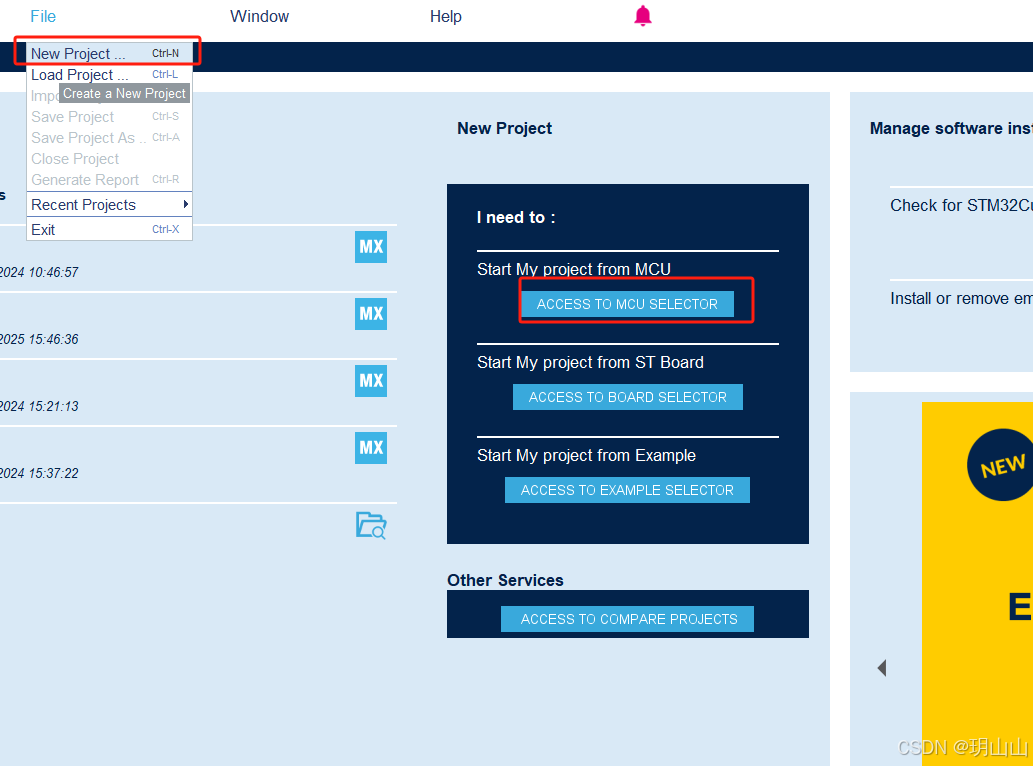

1.双击打开桌面下载好的STM32CubeMX，点击File–>New Project，或直接点击ACCEE TO MCU SELECTOR

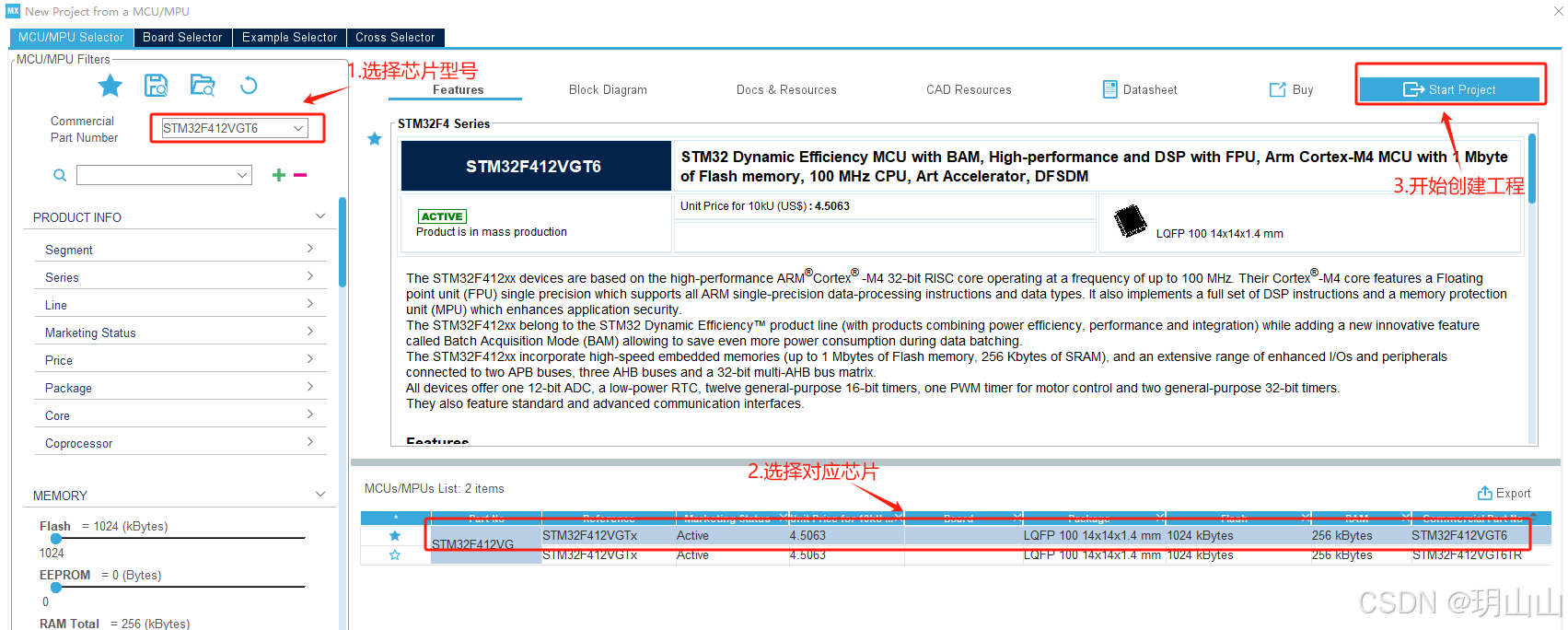

2.在左边搜索栏里输入使用的芯片型号，右边选中并开始创建

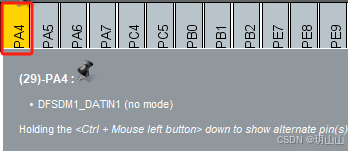

3.在弹出的界面引脚配置栏里，左边是外设配置，右边是是芯片引脚视图和系统视图，随便点击一个引脚可查看配置功能。
这里我们设置一下RCC时钟源，高低速时钟源都由外部晶振产生。

提示：

• 引脚为下图颜色表示配置成功:


• 引脚为下图颜色表示未初始化相对应的外设功能 引脚处于no mode 状态:


• 引脚为下图颜色表示不可配置引脚:

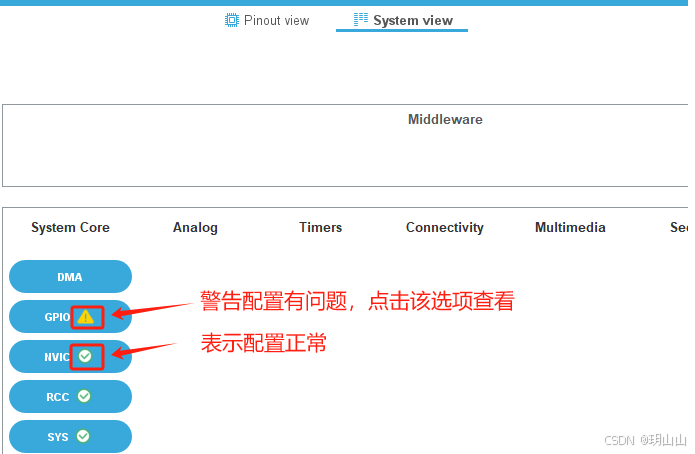

• 在系统视图里面:


2.时钟配置

1.时钟源设置

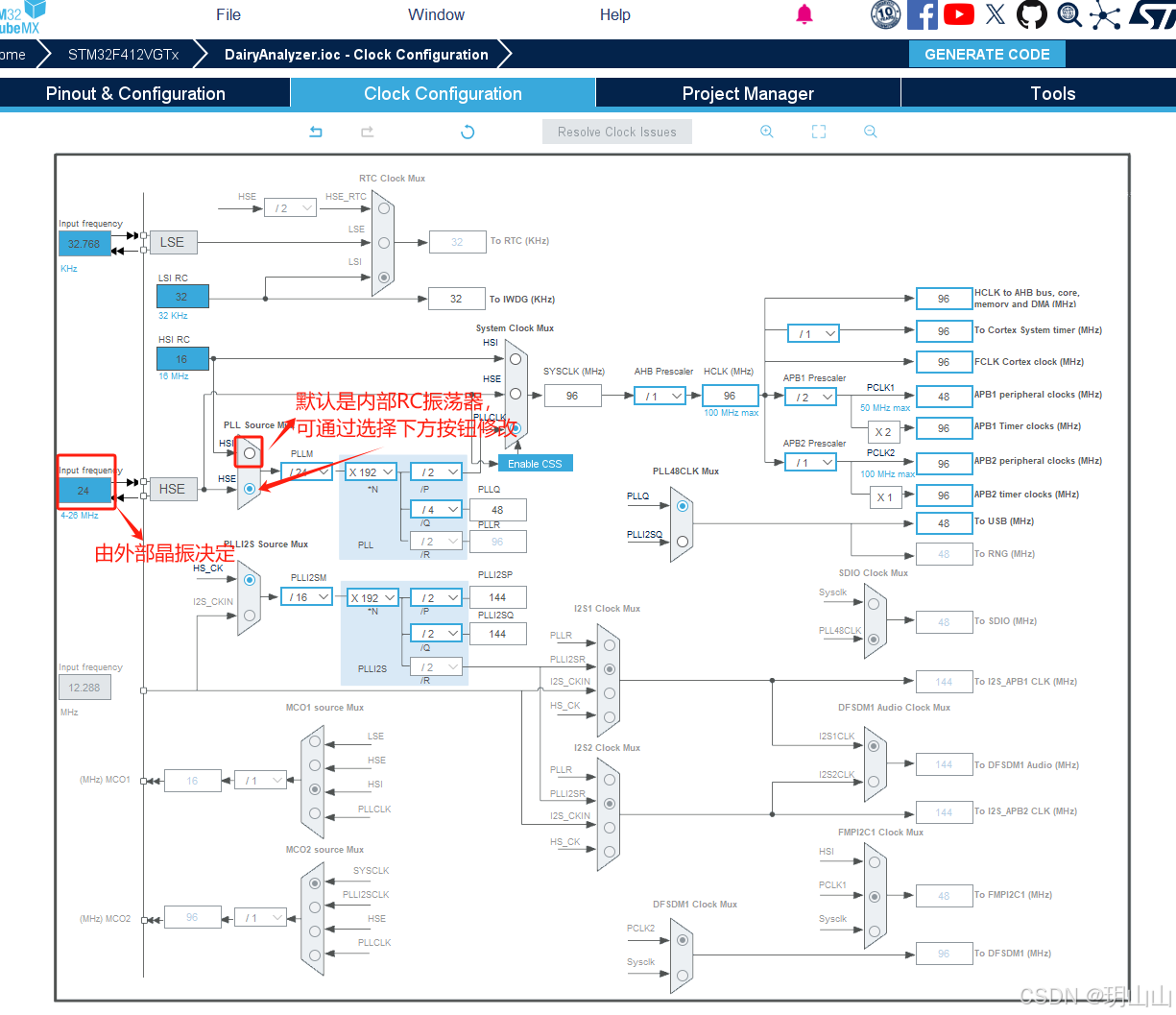

默认时钟源是由内部RC振荡器产生，可通过图中按钮进行修改，外部晶振数值取决于实际电路板上的晶振大小.

提示：

• 这里用到的芯片的最大时钟频率是100MHz，有的芯片最大只有72MHz，实际最大频率可通过查看芯片数据手册确定。

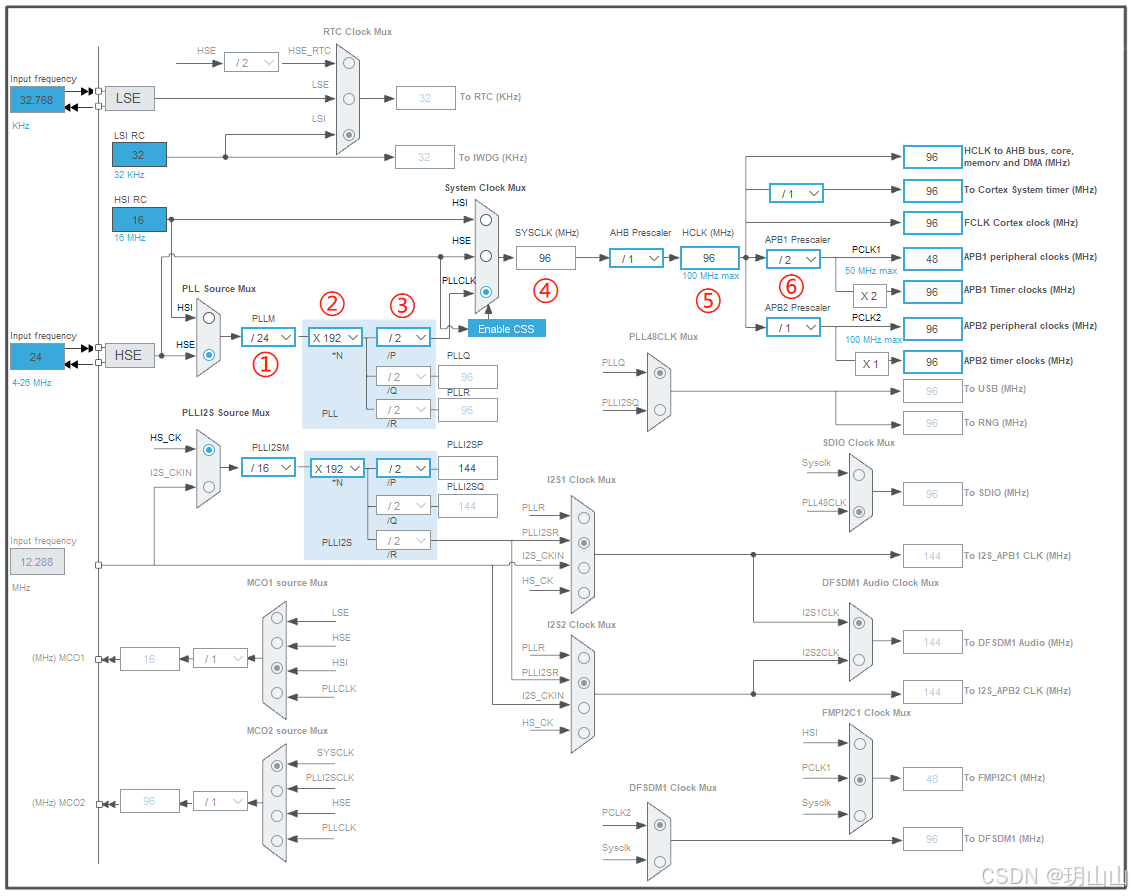

2.时钟频率设置

①PLLM—PLL输入时钟分频系数，根据自己需要的系统时钟频率来进行修改
②PLLN—主PLL倍频系数（自动计算）
③PLLP—主PLL分频系数（自动计算）
④SYSCLK—系统时钟
⑤HCLK—AHB总线时钟，由系统时钟SYSCLK 分频得到，一般不分频，等于系统时钟
⑥APB1/APB2 Prescaler—APB1/APB2总线的预分频系数，可根据需要修改

3.工程管理

1.工程设置
注：工程路径中不能有中文，否则会输出错误。
库文件要提前下载好，具体方法在上一篇文章中有提到。

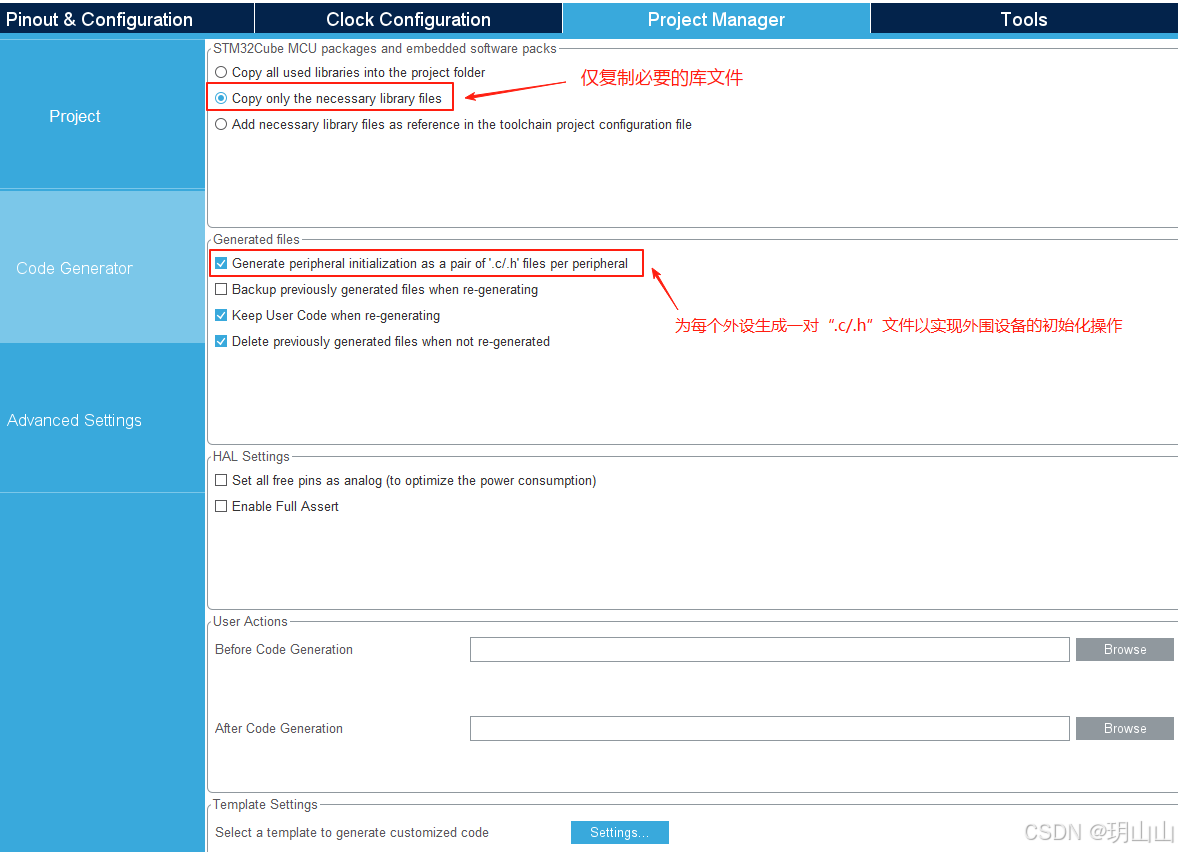

2.代码生成设置

4.生成源码

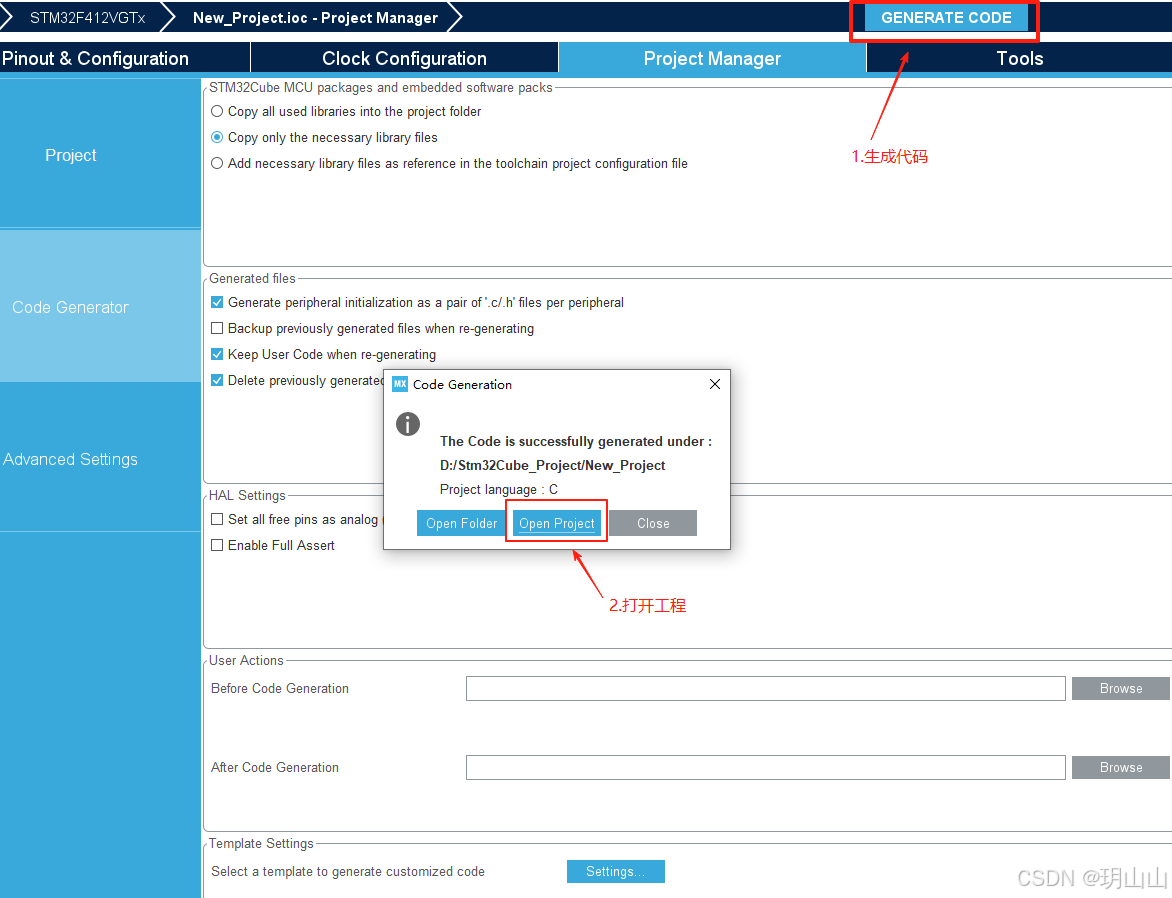

1.点击右上角按钮生成代码，之后会出现下面的窗口，再点击打开工程即可在用keil查看工程代码。

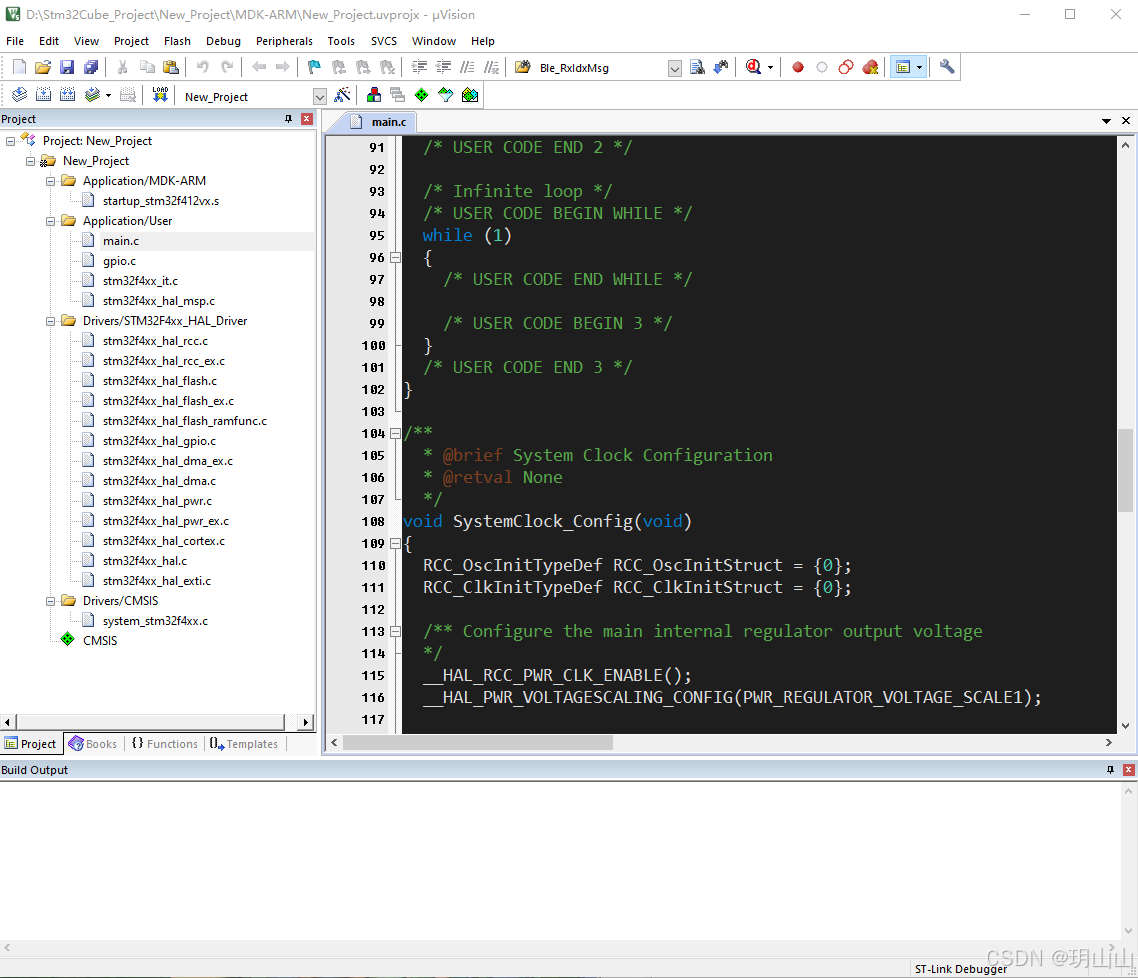

2.打开工程如下图所示，之后可自行添加代码。

到此，STM32CubeMX的工程创建完毕。
