DY-SY17F语音模块串口连接以及播放问题

最新推荐文章于 2024-12-25 06:00:00 发布

原创最新推荐文章于 2024-12-25 06:00:00 发布 · 1.2k 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#语音识别 #人工智能 #单片机 #stm32

🍀此帖记录学习过程，见证你我一同成长🚀

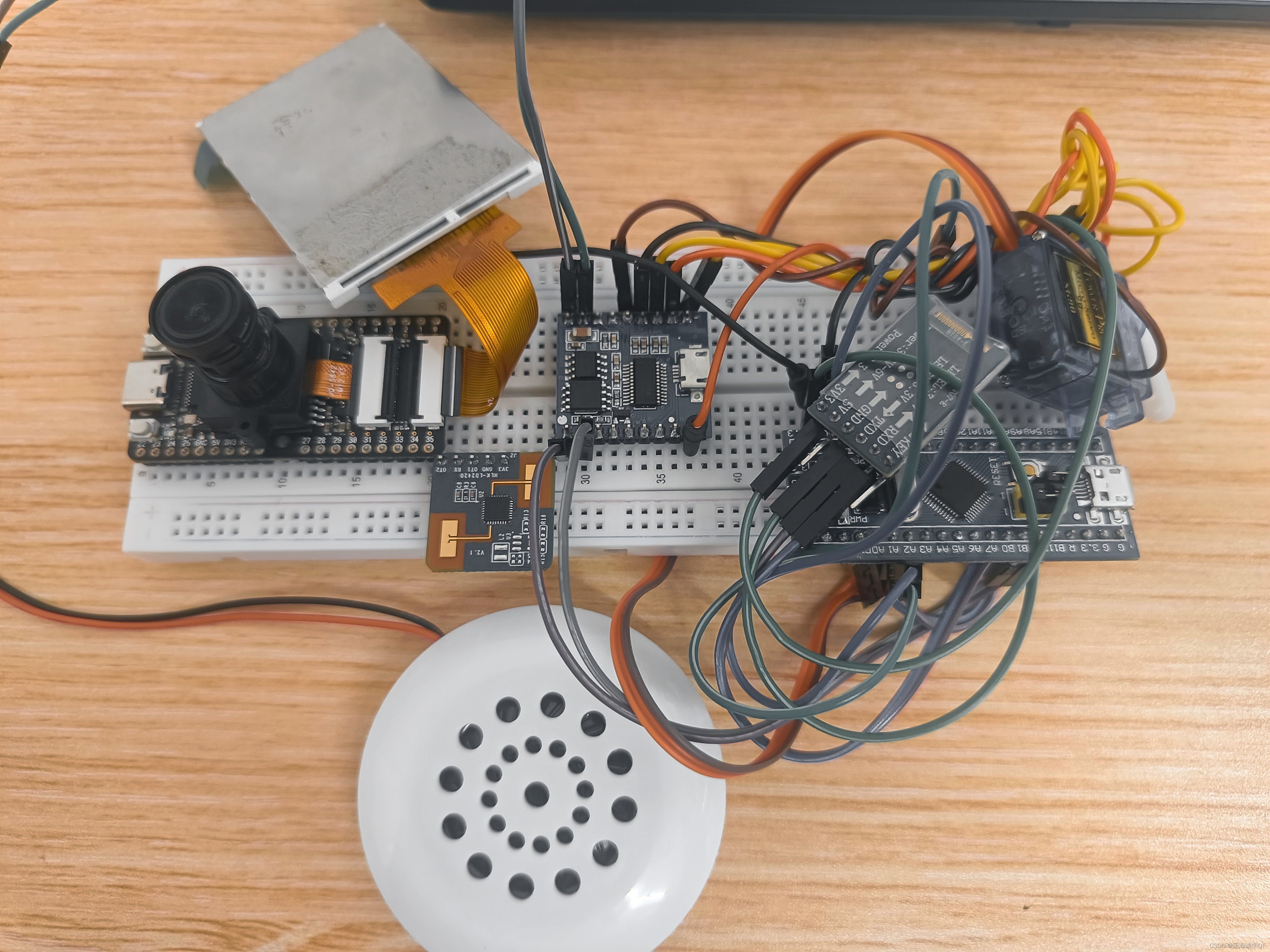

语音模块接喇叭如上图所示

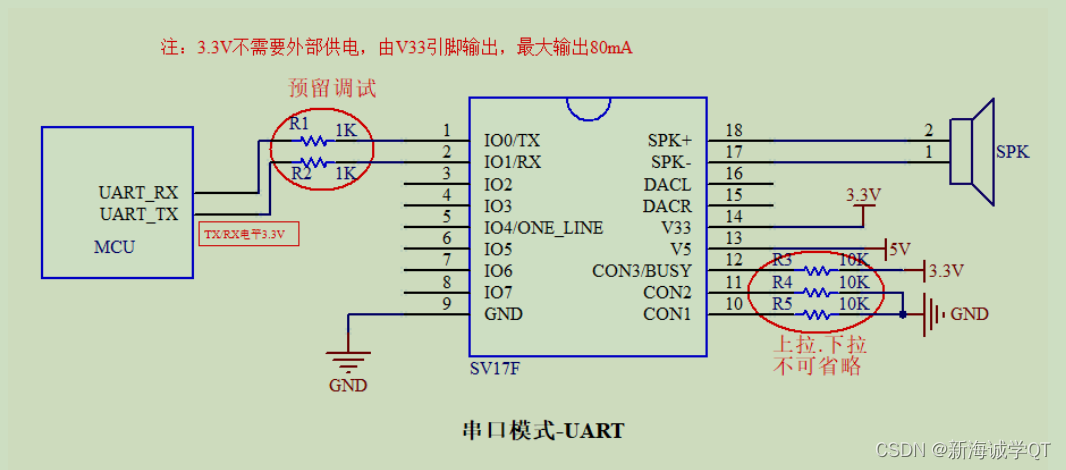

按照官方教程，使用串口模式连接模块，连接喇叭，USB-TTl和CON1-3连接加上10k电阻。

问题现象:官方给的调试工具能够连接串口，发送数据却接收不到数据，选择播放曲目喇叭没有反应。

尝试：去掉串口连接的电阻后，喇叭有时能够有语音播放，但仍然不能解决问题。中途接上5V电源（开始只接了3.3v电源，猜测电源不够），问题依然存在但好像好一点了。最后干脆把CON链接的电阻去掉（打算换1k电阻，但10k电阻都是找别人借的，唉~），发现语音模块瞬间清醒了！！

但发现曲目播放顺序不对，研究之后发现在STM32里面让它播放曲目1，实际播放曲目4，曲目2对应5......顺便附上语音模块USART模式串口函数。（详细数据参考官方资料，可以找卖家）

void USART_MUSIC(u8 num)
{
	u8 i;
	u8 Music_Cmd_Appoint[] = {0xAA,0x07,0x02,0x00,0x00,0x00};
	Music_Cmd_Appoint[4] = num;			//写入播放曲目
	Music_Cmd_Appoint[5] = 0;
	for(i=0; i<5; i++)		//SM 把前面 数组0~4 总共5个数加起来
	{
		Music_Cmd_Appoint[5] += Music_Cmd_Appoint[i];
	}
	for(i=0; i<6; i++)		//把修改后的曲目发送出去(每次发送一个数据，分6次发送完)
	{
		USART_SendData(USART3,Music_Cmd_Appoint[i]);
		delay_ms(10);
	}
}

总之最后顺利使用该模块，虽然折腾了一下午，唉官方教程有时候害人不浅啊
