如何使用单总线？

一、什么叫单总线？

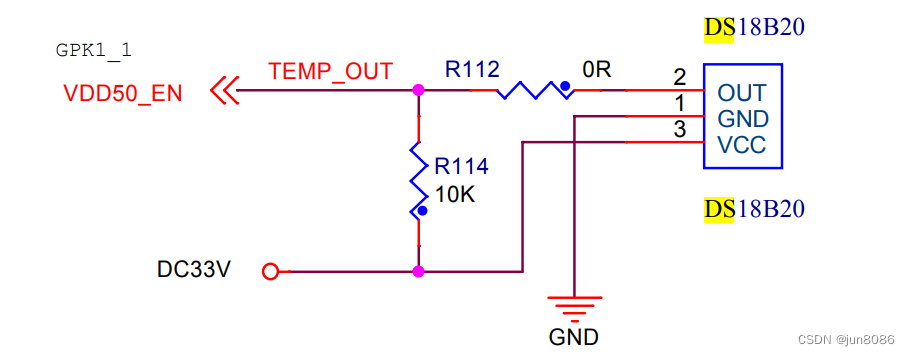

1.如下图，使用单总线的传感器DS18B20

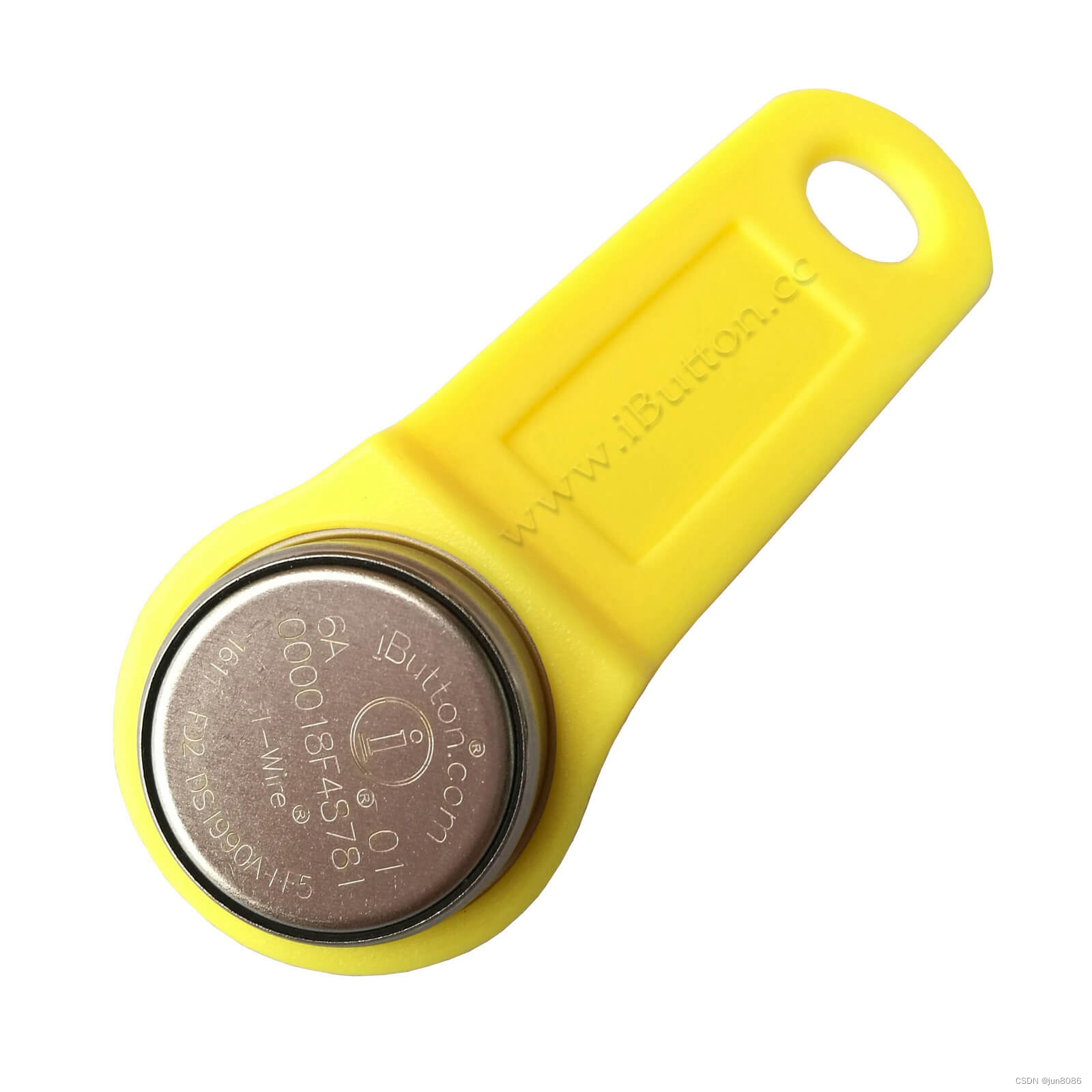

2.使用单总线的储物柜钥匙

3.定义：采用单根数据线，即传输时钟，又传输数据的通信协议。
4.硬件结构及要求，单总线实际上是一根数据线，一根GND，共两根线实现数据的传输；在使用过程中，MCU作为主机，总线需要一个连接5KΩ的上拉电阻，使得总线在空闲时处于高电平。
5.单总线适用于一个主机控制一个从机或者多个从机的系统。

二、单总线协议？

1.单总线命令序列包括
（1）第一步：初始化
1）初始化包括主机发送复位脉冲和从机发送应答脉冲两部分组成；
2）主机 发送复位脉冲时拉低总线至少480us;
3）从机响应应答脉冲时，检测到总线被释放，并由5k上拉电阻拉高，从机检测到上升沿15-60us,拉低60-240us产生响应脉冲；
（2）第二步：ROM命令（跟随需要交换的数据）
（3）第三步：功能命令（跟随需要交换的数据）
2.主机每次访问单总线设备，严格按照此命令序列，当执行搜索ROM命令（）和报警搜索命令时，第三步不能再执行，需要回到第一步。
3.单总线写数据包括向单总线器件写‘0’和写‘1’；
（1）写‘0’，主机在拉低总线后，保持低电平至少60us即可；
（2）写’1’，主机在拉低总线后，在15us内释放总线，由上拉电阻拉高电平；
4.单总线读数据
（1）主机发送读数据命令后，发送读请求（拉低总线至少1us,然后释放），总线被上拉电阻拉高，从机此时发送1，则保持总线为高电平，若发送0，则拉低总线；
（2）注意：读取的每一个0 或者1，都是在主机发送读请求（拉低总线至少1us,然后释放）之后，上拉电阻拉高总线，15us内，从机改变总线状态，拉低为0，拉高为1，自主机发送读请求开始计时15us内从机把0或者1放到总线上，15us后释放总线。每读一个0或者1，至少需要60us;

三、怎么使用单总线来做开发？

IBUTTON 钥匙读取复制设备项目
