本文介绍了一种用于动态调整数据面板布局的算法，该算法能够根据用户权限控制显示不同的可视化内容，确保即使在模块数量变化时，布局依然保持整齐有序。

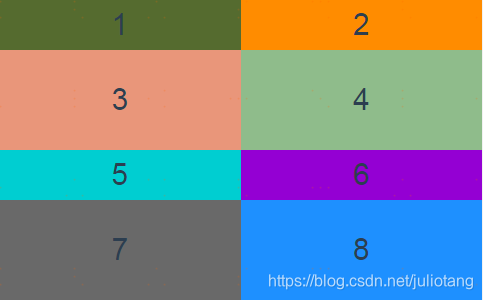

最近接到一个需求，要做一个数据面板，展示可视化数据，具体的布局大概是如下这样的
在这里插入图片描述

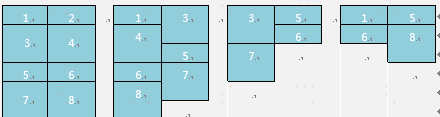

面板有8个模块，展示不同的可视化内容，布局横向平分，纵向，1、2、5、6高度为1x，3、4、7、8为2x，同时，这8个模块带有权限控制，用户会给分配1-8数量不等的权限。与需求方交流后大概了解到需求方的意图，同时给了以下几种可能出现的布局，以此类推。
在这里插入图片描述
可以看出，并不是一个非常常规的按序布局，大概含义是如果后面有可以插空到前面的，需要进行插空布局。
首先拿到需求，我们先看一下主要要处理的东西，我们能拿到的直观的是用户有权限的模块的逻辑顺序，比如用户有1、3、5、8的权限，或者有2、3、4、7、8的权限，那么这个直接形成数组就是用户的权限逻辑顺序。

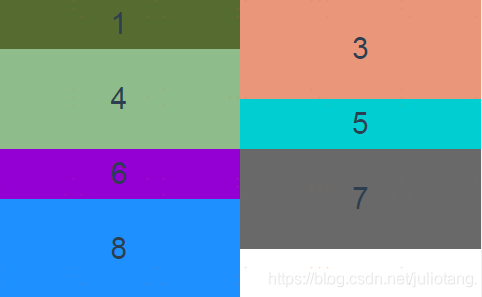

从这个逻辑顺序，我们要能找到规律形成一个界面顺序的数组，比如需求里面第二个布局，我们先看行，1、3、4、5这个可以被当作一整行，而当我们放置元素时，按照顺序先放置1，然后放置3，这时候，因为放置3后右边的高度比左边高了，所以我们先找到下一个元素4补放到左边，然后再放置3，这时候左边比右边高了，我们找到下一个元素5，放置到右边，这时候左右一样高，当前行放置完成了。这时候另起一行，后面的6、7、8也是一样，我们先将6放置到左边，然后找到下一个7，试图放到右边，此时发现如果放置了7，右边就比左边高了，这时候我们找到下一个元素8补放到左边，放置结束。于是分析一下就找到了如下逻辑。

首先，当前行放置结束的标识是左右两边高度相等
任何新的一行时，先放置元素到左边，
然后开启一个while循环，只要左右高度不相等，而且没有将所有元素都放完的情况下，就持续循环
在这个循环中，判断接下来要放置的元素，如果放之前左边高那就往右放，如果右边高，就往左放
循环放置时，如果此时放的是左边的元素，直接放置就可以。如果放置的是右边的元素，此时需要判断一下，如果右边放完之后，右边高度不超过左边，那么直接放就ok；如果右边放置完高度超过左边，那么先停止放置，找到下一个元素（如果有下一个元素的话）放到左边，然后再放之前的元素到右边，之后因为这时候右边已经不会比左边高度高了，直接继续循环下一次

在这个过程中，如需求2被转化为1、4、3、5、6、8、7这样一个界面顺序，同时在我们进行上述逻辑的时候，往左放还是往右放，这时候会在界面顺序进行属性标记，增加一个isLeft属性，左边就是true，右边则为false；同时，还会有个属性size记录高度，比如1x的模块size=1，2x的模块size=2。

至此我们完成了从逻辑顺序到界面顺序的转变，得到了这个界面顺序数组。然后分析一下我们怎么从界面顺序形成真正的布局顺序呢？
思考一下布局，貌似左右切分为两个div，然后左边右边各有一个数组，我们从界面顺序数组里依次拿出来分别放到左边和右边各一个div就好了。但是这里有个问题，组件的逻辑关系是我们再写html时候就决定的了，不可能根据最后这两个界面数组再去反过来推算谁在前谁在后，除非动态注册子组件，但这未免也太复杂而且没有必要。
换一个角度思考，我们能不能用绝对定位来解决，8个模块div在html中还是1-8的顺序，我们通过给父容器一个position:relative，然后每个模块子容器position:absolute，然后在通过left和top进行绝对定位。
这样思考感觉是可以的，我们依旧定义两个数组leftModules，rightModules，从界面顺序数组里遍历分别往里面放置，isLeft:true的就放到leftModules且left:0，isLeft:false的就放到rightModules且left:‘50%’，至于top，根据放置的元素大小累加高度就可以了。比如上面说到的需求第二种布局的元素6就是left:0，top:3x；元素5就是left:‘50%’，top:2x（x是元素1的高度，比如x为50，3x为150px，2x为100px）。
由此就能完成需求要求的布局，当然上面的分析也不是一蹴而就思考得来，也是边写边分析，遇到问题解决，遇到情况进行归类得来。
如下为具体的代码实现，感兴趣的小伙伴可以到我的git项目
去查看，里面是完整代码实现。
首先所有模块数组：

mPermission: {
  m1: { display: true, size: 1 },
  m2: { display: true, size: 1 },
  m3: { display: true, size: 2 },
  m4: { display: true, size: 2 },
  m5: { display: true, size: 1 },
  m6: { display: true, size: 1 },
  m7: { display: true, size: 2 },
  m8: { display: true, size: 2 }
},

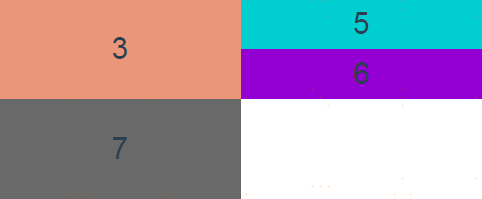

这里面display属性代表当前用户是否有权限查看这个模块，实际应用中我会从权限中获取到每一个，如果没有权限display置false，客官可以直接更改属性值，来查看布局效果。
通过如下代码后得到了逻辑顺序数组logicOrder

this.allModules.forEach(m => {
  if (this.mPermission[m].display) {
    this.logicOrder.push({ name: m, size: this.mPermission[m].size })
  }
})

下面代码是逻辑顺序到界面顺序uiOrder的代码，这就是上面列出的1-5步骤的具体代码实现

let moduleCount = this.logicOrder.length // 总共的模块数
let locateNum = 0 // 已经放置的模块数
let finishCurrentRow = true // 已经填满了某一横行
while (locateNum < moduleCount) {
  if (finishCurrentRow) { // 新的一行
    let nextModule = this.locateNextModule()
    this.uiOrder.push({ name: nextModule.name, size: nextModule.size, isLeft: true })
    locateNum++
    finishCurrentRow = false
  } else { // 放右边元素
    let leftSize = this.uiOrder[locateNum - 1].size
    let rightSize = 0
    while (locateNum < moduleCount && leftSize !== rightSize) { // 左右高度不相等时，进行放置，相等则完成此行放置
      let nextModule = this.locateNextModule()
      if (leftSize < rightSize) { // 左边放，直接放
        this.uiOrder.push({ name: nextModule.name, size: nextModule.size, isLeft: true })
        locateNum++
        leftSize += nextModule.size
      } else { // 右边放
        if (leftSize >= rightSize + nextModule.size) { // 右边放完后若没有超出左边高度，直接放
          this.uiOrder.push({ name: nextModule.name, size: nextModule.size, isLeft: false })
          locateNum++
          rightSize += nextModule.size
        } else { // 右边放完后超出了左边高度，这时候先找到下一个放到左边，再放右边
          if (locateNum + 1 < moduleCount) { // 如果有下一个元素才找，如果此时已经是最后一个元素那就不用找了
            let nextLeftModule = this.locateNextModule(nextModule)
            this.uiOrder.push({ name: nextLeftModule.name, size: nextLeftModule.size, isLeft: true })
            locateNum++
            leftSize += nextLeftModule.size
          }
          this.uiOrder.push({ name: nextModule.name, size: nextModule.size, isLeft: false })
          locateNum++
          rightSize += nextModule.size
        }
      }
    }
    finishCurrentRow = true
  }
}

值得注意的是locateNextModule方法，传参与不传参有区别，正常查找不传参，直接能够定位到下一个元素，而当循环放置右边元素发现放置后右边高度超出时，这时找下一个元素补位到左边，就需要把当前即将放到右边的这个元素抛开去，于是把右边元素传入过滤掉

locateNextModule (exceptOne) { // exceptOne:需要额外排除，放右边之前需要先向左边放一个时
  let nextModule = {}
  for (let i = 0; i < this.logicOrder.length; i++) {
    const isAlreadyLocated = this.uiOrder.find(uM => {
      return uM.name === this.logicOrder[i].name
    })
    if (!isAlreadyLocated) {
      if (exceptOne && exceptOne.name === this.logicOrder[i].name) {
        continue
      }
      nextModule = this.logicOrder[i]
      break
    }
  }
  return nextModule
}

下面将界面顺序转化为布局顺序leftModules和rightModules，这里面我将1x的高度定位50，主要为了方便缩小浏览器截图显示效果，实际项目中不是这个高度

this.accLeftHeight = 0
this.accRightHeight = 0
this.uiOrder.forEach(uO => {
  if (uO.isLeft) {
    let leftModule = uO
    leftModule.top = this.accLeftHeight
    this.accLeftHeight += leftModule.size * 50
    this.leftModules.push(leftModule)
  } else {
    let rightModule = uO
    rightModule.top = this.accRightHeight
    this.accRightHeight += rightModule.size * 50
    this.rightModules.push(rightModule)
  }
})

template的元素写了8个div，并且给了颜色和1-8的文字方便看效果，实际项目里是8个子组件引用进来，分别为1-8的可视化模块：

<div class="group-module">
  <div v-if="isExist('m1')" :style="{position:'absolute',width:'50%',height:'50px','line-height':'50px','font-size':'30px',left:`${getLeft('m1')}`,top:`${getTop('m1')}px`,'background-color':'#556B2F'}">{{1}}</div>
  <div v-if="isExist('m2')" :style="{position:'absolute',width:'50%',height:'50px','line-height':'50px','font-size':'30px',left:`${getLeft('m2')}`,top:`${getTop('m2')}px`,'background-color':'#FF8C00'}">{{2}}</div>
  <div v-if="isExist('m3')" :style="{position:'absolute',width:'50%',height:'100px','line-height':'100px','font-size':'30px',left:`${getLeft('m3')}`,top:`${getTop('m3')}px`,'background-color':'#E9967A'}">{{3}}</div>
  <div v-if="isExist('m4')" :style="{position:'absolute',width:'50%',height:'100px','line-height':'100px','font-size':'30px',left:`${getLeft('m4')}`,top:`${getTop('m4')}px`,'background-color':'#8FBC8B'}">{{4}}</div>
  <div v-if="isExist('m5')" :style="{position:'absolute',width:'50%',height:'50px','line-height':'50px','font-size':'30px',left:`${getLeft('m5')}`,top:`${getTop('m5')}px`,'background-color':'#00CED1'}">{{5}}</div>
  <div v-if="isExist('m6')" :style="{position:'absolute',width:'50%',height:'50px','line-height':'50px','font-size':'30px',left:`${getLeft('m6')}`,top:`${getTop('m6')}px`,'background-color':'#9400D3'}">{{6}}</div>
  <div v-if="isExist('m7')" :style="{position:'absolute',width:'50%',height:'100px','line-height':'100px','font-size':'30px',left:`${getLeft('m7')}`,top:`${getTop('m7')}px`,'background-color':'#696969'}">{{7}}</div>
  <div v-if="isExist('m8')" :style="{position:'absolute',width:'50%',height:'100px','line-height':'100px','font-size':'30px',left:`${getLeft('m8')}`,top:`${getTop('m8')}px`,'background-color':'#1E90FF'}">{{8}}</div>
</div>
