汇编学习笔记（二）

二、8086计算机组织
2.1 8086微处理器
计算机主要由存储器、运算器+控制器、输入设备、输出设备

3种运行模式：实模式、保护模式、虚拟86模式

2.2 基于微处理器的计算机系统构成

计算机系统包括：硬件部分、软件部分

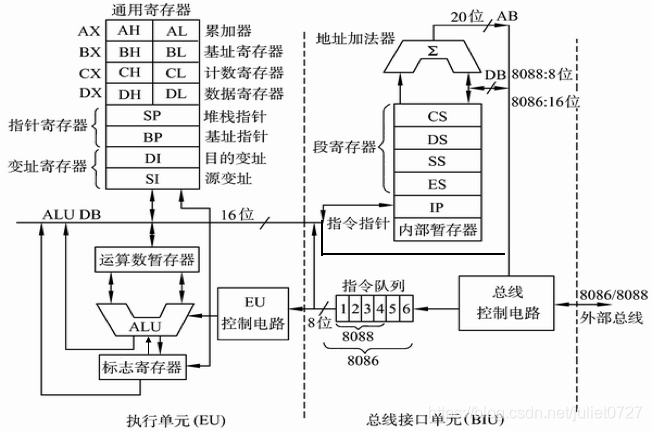

2.3 中央处理器CPU
CPU组成：

1. 算术逻辑部件ALU
2. 控制逻辑EU

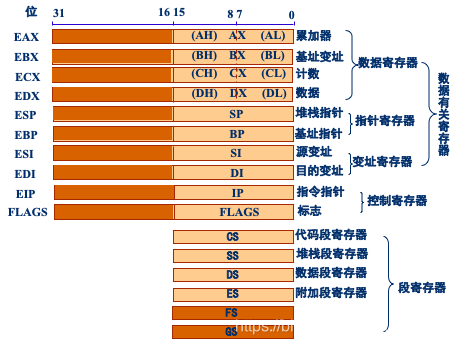

3. 工作寄存器：
   程序不可见寄存器
   程序可见寄存器：
   通用寄存器
   专用寄存器
   段寄存器

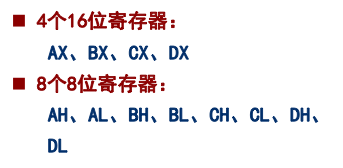

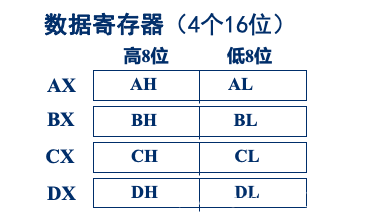

   通用寄存器：
   1、


   AX：累加器，是算术运算的主要寄存器
   BX：通用寄存器，基址寄存器
   CX：通用寄存器，计数寄存器
   DX：通用寄存器，数据寄存器

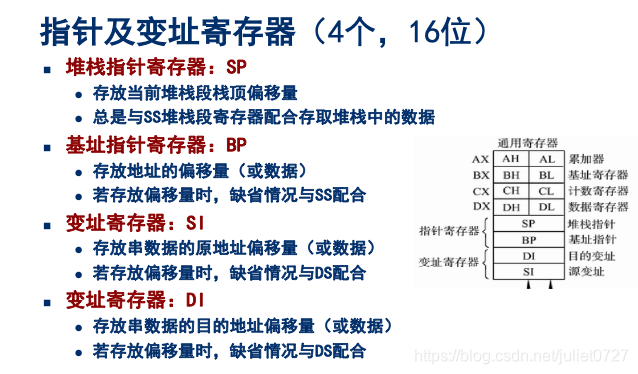

2、

专用寄存器：

8086的专用寄存器组包括IP、SP、FLAG3三个16位寄存器
IP：指令指针寄存器，用来存放代码段中的偏移地址，总是和CS段寄存器配合指出下一条要执行指令的地址
SP：堆栈指针寄存器，用来存放栈顶的偏移地址
FLAGS：标志寄存器，存放条件码标志、控制标志、系统标志

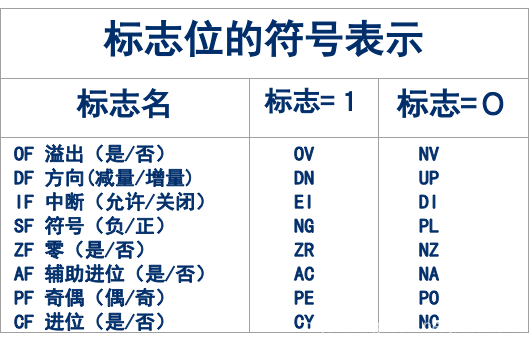

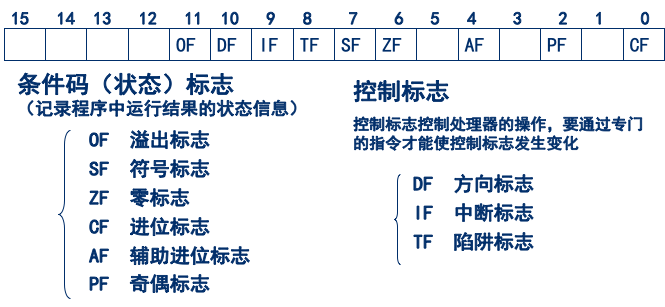

标志位分类：
条件（状态）标志：OF、SF、ZF、AF、CF、PF
控制标志：DF、IF、TF

OF：溢出标志
字节（8位）：-128 ~ +127
字（16位）：-32768 ~ +32767
溢出时，OF=1；不溢出，OF=0

SF：符号标志
运算结果位正，SF=0；运算结果为负，SF=1

ZF：零标志
运算结果位0，ZF=1；运算结果不为0，ZF=0

CF：进位标志
最高有效位产生进位或借位，CF=1；否则，CF=0

AF：辅助进位标志
若D3向D4有进位或借位，AF=1；否则，AF=0

PF：奇偶标志
1的个数为偶数，PF=1；否则，PF=0

DF：方向标志
DF=1，串操作后使变址寄存器SI、DI自动减量
DF=0，串操作后使SI、DI自动增量

IF：中断标志
IF=1，允许CPU响应INTR
IF=0，禁止响应INTR

TF：陷阱标志
TF=1，CPU处于单步运行方式
TF=0，CPU处于正常工作方式

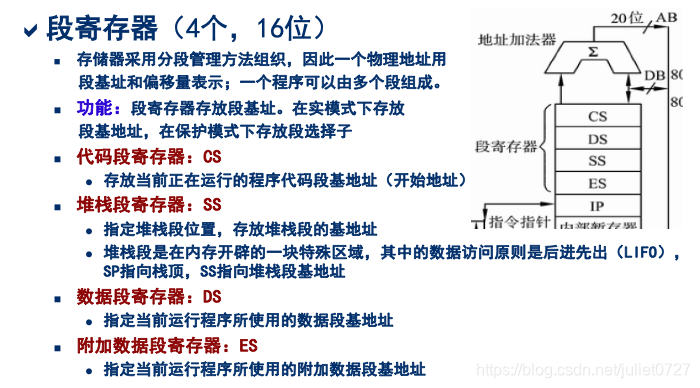

段寄存器：

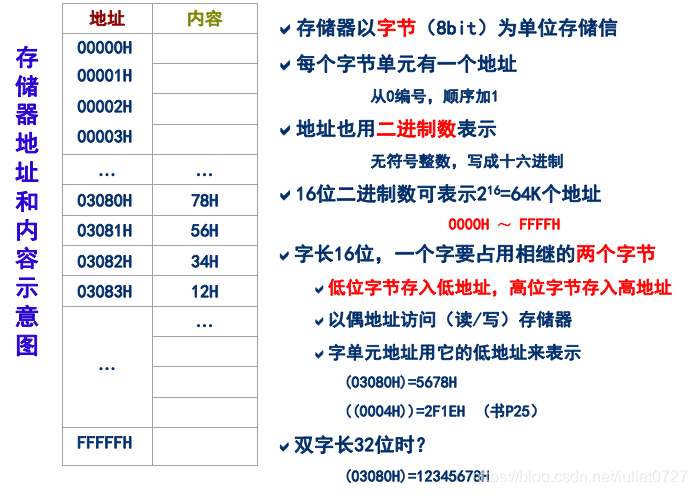

2.4 存储器
存储器是用来存放程序、数据、中间结果和最终结果的记忆装置
计算机存储信息的基本单位：一个二进制位
8086：字长为16位，地址长度为20位

1、存储器管理方式
X86机的存储器采用分段管理的方法
表示为 段基址：偏移量

2、实模式存储器寻址
段基地址：段起始地址的高16位
偏移地址：段内相对于段起始地址的偏移量（偏移量又称为有效地址EA）
物理地址：每个存储单元的唯一的20位地址

3、保护模式存储器寻址

2.5 外部设备
外部设备：输入、输出设备，大容量的外存储器
1、外部接口
数据寄存器：存放主机与外设交换的数据
状态寄存器：存放外设和接口的当前状态信号
命令寄存器：存放CPU给外设的控制命令
2、端口地址
3、外设的例行程序
