第01章 16 vtkDataSet与vtkCell的含义用途和关系

在 VTK（Visualization Toolkit）中，vtkDataSet 和 vtkCell 是两个核心概念，分别用于表示数据集和单元（即几何形状的基本组成元素）。它们的功能和用途不同，但密切相关。以下是对它们的详细比较和说明：

---

1. vtkDataSet

含义

vtkDataSet 是 VTK 中表示数据集的基类，用于存储和管理几何数据（点、单元）以及与之关联的属性数据（标量、矢量、张量等）。它是 VTK 数据模型的核心，用于描述网格、点云、图像等数据结构。

用途

• 存储几何数据（点和单元）。
• 存储属性数据（标量、矢量、张量等）。
• 提供对数据的访问和操作方法。
• 作为 VTK 可视化管线的基础数据结构。

具体类

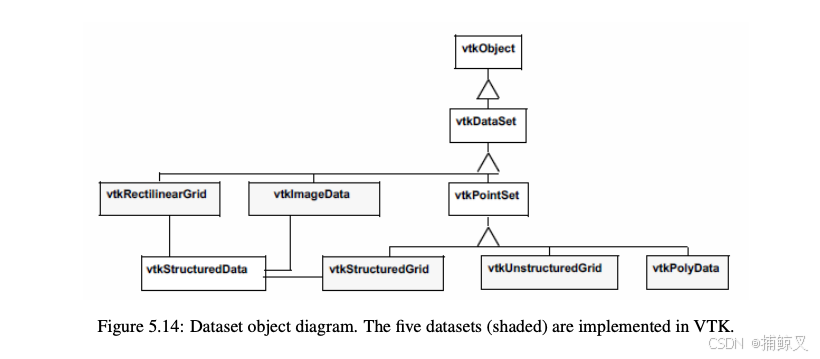

vtkDataSet 是一个抽象基类，其具体实现类包括：

• vtkImageData：用于表示规则网格（如 2D/3D 图像数据）。
• vtkStructuredGrid：用于表示结构化网格（点有序排列，但间距可以不规则）。
• vtkRectilinearGrid：用于表示矩形网格（坐标轴方向上的点间距可以不同）。
• vtkUnstructuredGrid：用于表示非结构化网格（点和单元可以是任意类型和排列）。
• vtkPolyData：用于表示多边形数据（如点、线、三角形、多边形等）。
• vtkPointSet：用于表示点集数据（如点云）。

特点

• 数据集包含几何数据（点和单元）和属性数据。
• 数据集可以表示规则或不规则的结构。
• 数据集是 VTK 可视化管线的基础，支持过滤、映射和渲染操作。

---

2. vtkCell

含义

vtkCell 是 VTK 中表示几何单元（即几何形状的基本组成元素）的基类。它定义了单元的类型、拓扑结构和几何形状。单元是构成数据集的基本元素，例如点、线、三角形、四边形、四面体等。

用途

• 定义几何单元的类型和形状。
• 提供单元的拓扑信息和几何计算方法（如求交、求面积、求体积等）。
• 作为数据集的基本组成单元。

具体类

vtkCell 是一个抽象基类，其具体实现类包括：

• vtkVertex：表示点单元。
• vtkLine：表示线单元。
• vtkTriangle：表示三角形单元。
• vtkQuad：表示四边形单元。
• vtkTetra：表示四面体单元。
• vtkHexahedron：表示六面体单元。
• vtkPolygon：表示多边形单元。
• vtkPixel：表示像素单元（用于图像数据）。
• vtkVoxel：表示体素单元（用于体数据）。

特点

• 单元是数据集的基本组成元素。
• 单元定义了拓扑结构和几何形状。
• 单元可以用于计算几何属性（如面积、体积、法向量等）。

---

3. vtkDataSet 和 vtkCell 的关系

• vtkDataSet 包含 vtkCell：vtkDataSet 是数据集，包含几何数据（点和单元）以及属性数据。vtkCell 是构成数据集的几何单元。
• vtkCell 是 vtkDataSet 的组成部分：一个 vtkDataSet 可以包含多个 vtkCell，这些单元定义了数据集的几何形状。
• 协作完成数据表示：vtkDataSet 提供数据集的整体结构和管理，而 vtkCell 提供单元的几何和拓扑信息。

---

4. 示例说明

以下是一个简单的示例，展示如何使用 vtkDataSet 和 vtkCell：

#include <vtkNew.h>
#include <vtkPoints.h>
#include <vtkTriangle.h>
#include <vtkCellArray.h>
#include <vtkPolyData.h>

int main() {
    // 创建点
    vtkNew<vtkPoints> points;
    points->InsertNextPoint(0.0, 0.0, 0.0);
    points->InsertNextPoint(1.0, 0.0, 0.0);
    points->InsertNextPoint(0.5, 1.0, 0.0);

    // 创建单元（三角形）
    vtkNew<vtkTriangle> triangle;
    triangle->GetPointIds()->SetId(0, 0); // 第一个点
    triangle->GetPointIds()->SetId(1, 1); // 第二个点
    triangle->GetPointIds()->SetId(2, 2); // 第三个点

    // 创建单元数组
    vtkNew<vtkCellArray> cells;
    cells->InsertNextCell(triangle);

    // 创建数据集（多边形数据）
    vtkNew<vtkPolyData> polyData;
    polyData->SetPoints(points);
    polyData->SetPolys(cells);

    // 输出数据集信息
    polyData->Print(std::cout);

    return 0;
}

解释

1. vtkPoints：存储几何点。
2. vtkTriangle：表示一个三角形单元。
3. vtkCellArray：存储单元（这里是三角形）。
4. vtkPolyData：表示多边形数据集，包含点和单元。

---

5. 总结对比

特性	vtkDataSet	vtkCell
含义	数据集的基类，包含几何数据和属性数据。	几何单元的基类，定义单元的形状和拓扑。
用途	存储和管理数据集，支持可视化和分析。	定义几何单元的类型和形状。
具体类	vtkImageData, vtkPolyData, vtkUnstructuredGrid 等。	vtkTriangle, vtkQuad, vtkTetra 等。
关系	包含多个 vtkCell。	是 vtkDataSet 的组成部分。
应用场景	数据集的管理和可视化。	几何单元的定义和计算。

通过理解 vtkDataSet 和 vtkCell 的区别和联系，可以更好地使用 VTK 进行数据建模、处理和可视化。
