jbpm3概览

前段时间选用JBPM来做为未来项目的工作流引擎，JBPM的版本目前主要是3，4，5，因为4在很多时候有BUG，并且

官方的的documentation也是不推荐的，所以没有去看4的一些相关信息，版本5中的内容比较新，融入的东西也比较多，特别是对BPMN标准的支持，但是因为内容过多，学习的曲线度也比较大，所以从tom研发的JBPM3着手，3，4，5的三个版本几乎是完全不一样的，不可能完全的掌握，只需要理解一种工作流引擎，找到一些核心的东西进行学习，其他的相关引擎都可以触类旁通，因为他们都是程序，具有共性。

JBPM是基于UML的活动图来进行流程的设计定义的，JBPM工作流引擎的核心有2个方面，第一个是定义流程，第二

个则是解释流程，在我们使用JBPM的时候，主要也就是干的这2方面的工作，我们用设计器来定义流程，拖拽出相应的流程图，然后在业务系统当中调用JBPM的API执行在配置文件上的流程，从而实现业务流程的流转。

一、定义流程，jbpm3定义流程采用的是JPDL，之前也说过，每一种工作流引擎都有自己的一套定义流程的规则，这

些规则其实就是定义流程的语言，JBPM是基于UML的活动图，采用JPDL来定义和设计流程的。

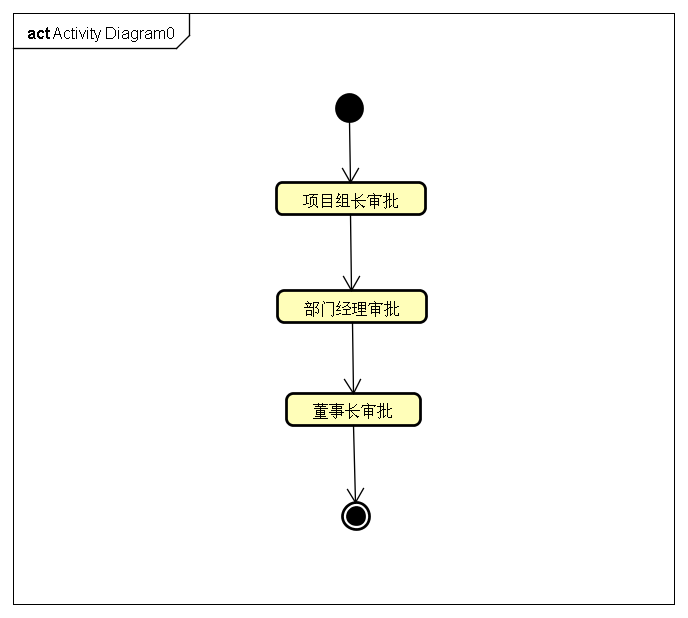

图示表示这是一个很简单的UML活动图，无论是怎么去构建一个活动图，都可以看到，其实活动图里面具有2个非常基本的元素，也就是JBPM的流程定义当中也具有2个很基本的元素。第一个是节点，第二个是线，所有的活动图都是由这2个基本元素来构成的，无论活动图是简单还是复杂，都离不开这2种基本的元素。JBPM里面依然是这样，因此我们把这两个基本元素定义为，1、node，2、transition，node就是节点
