带音视频解码液晶控制方案LT3688 TFT 串口屏控制芯片

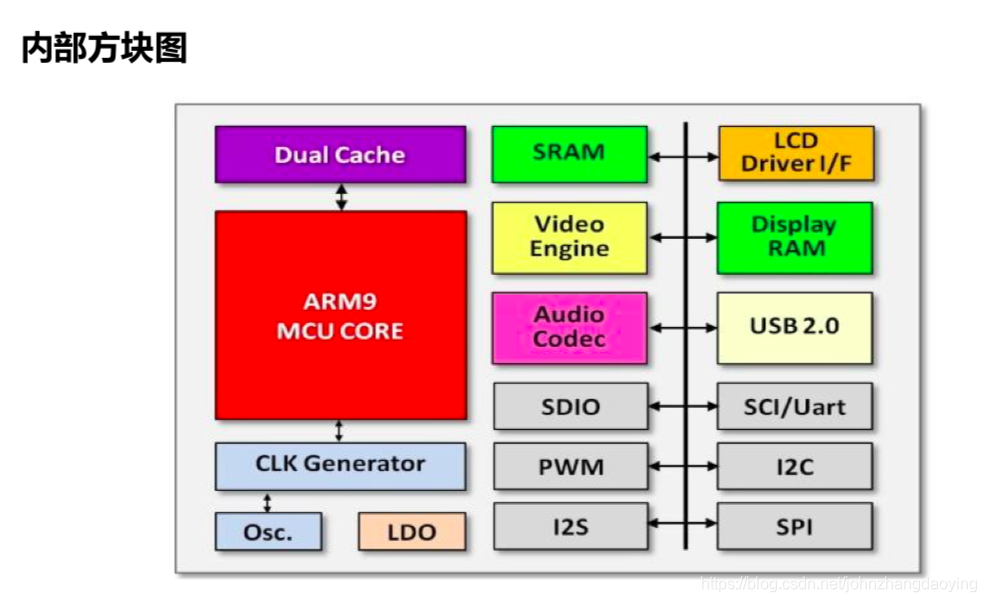

LT3688 是一款高效能 Uart TFT 串口屏控制芯片。其基亍 ARM 9 CPU 架构， 集成了视频解码、音频解码器、TFT LCD 控制器及乐升半导体的串口屏通讯协议。 主要的功能就是提供 Uart 串口通讯，让外部主控 MCU 透过简易的指令就能轻易的 将要显示的内容呈现在 TFT 屏上，内部 MCU 程序不硬件加速能读取 SD 卡戒是 SPI Flash 显示数据，降低主控 MCU 处理图形显示的时间。LT3688 支持的 TFT 显示分 辨率，可以由 320240(QVGA)到 1280720(HD)，支持 16bits 的 RGB 接口。
LT3688 主频为 400MHz，含有 512Mb DDR 显示内存，MCU 程序由外部 SPI Flash 提供，其代码支持 大部分 乐升半导体 的串口屏通讯协议，包括图片显示、图片卷动、画中画(PIP)、GIF 动画显示、几何图形、 矢量文字显示、二维码生成等功能，主要特点在亍 TFT 串口屏上支持 MP4 视频播放及 MP3 音乐播放，在开发 过程上使用 乐升半导体 的串口屏开发软件来迚行，能迅速实现产品的带 TFT 屏显示功能。除了提供 Uart 串 口通讯，也提供 USB2.0 及一些模拟输入 AIN、PWM 及 INT 中断接口，这些接口也可以设置成普通 IO 接口。 LT3688 非常适合用在有 TFT-LCD 屏的电子产品上，尤其是需要视频播放、带小尺寸 TFT 屏的电子产品，如各 式智能家电、汽机车仦表盘、工业控制、电子仦器、医疗设备、人机接口、检测设备等产品。
